81250A OLT的测试需要两路ONU的信号,同时ONU又需要enable信号,这样就需要四路信号。另外如果是GPON系统的OLT 器件,还需一路Reset信号,总共需要五路信号。

其他具体的配置是;

GEPONOLT:一个时钟模块,4个Generator1个Analzer模块。

GPON OLT:一个时钟模块,5个Generator,1个Analyzer模块。

针对GEPON的OLT灵敏度测试设置

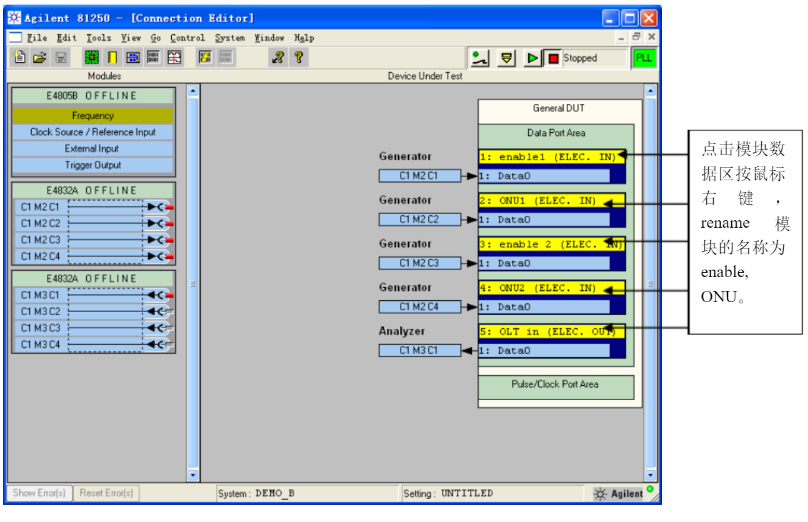

如图所示,连接4个Generator模块和一个Analyzer 模块到测试区。(受demo硬件的限制。

图中显示的模块E4832A测试速率只能覆盖到622Mb/s对于GEPON和GPON的器件,建议采用E4861A/E4862A/E4863A2.7Gb/s的模块或E4861B/E4862B/E4863B3.35Gb/s的模块。此界面只是用于界面演示。

设置信号的速率,Generator的输出电平,触发信号为Sequencer,具体步骤可以参照文件

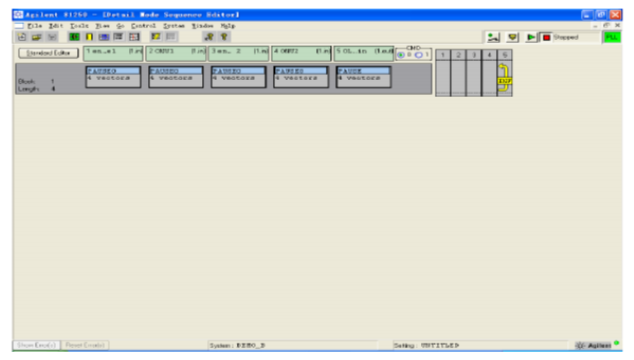

然后按Go,DetailEditor进入以下界面:


下面我们要根据GEPON测试的要求,设置每个序列的码型,enable信号是“0”和“1”,用于开启和关断激光器,ONU 需要发送Burst信号,由preamble和PRBS 组成。由于有两路ONU信号,而且它们的时序有先后,所以在编辑码型时,需要把两路 ONU发送 Burst信号的时间错开。

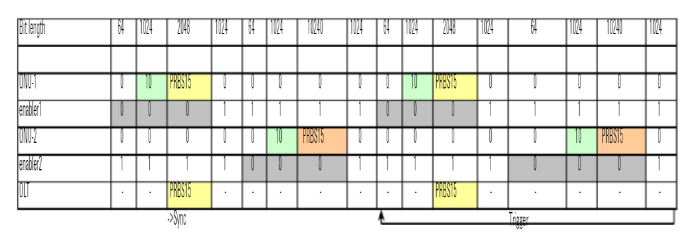

如下面的图表所示,表中的每一列的BitLength代表每个Block的长度。每行代表发送信号给ONU和enable或OLT的Generator模块发送的不同Block的信号,依图表所示依次编辑号(Block的长度可以根据具体器件的要求改变)。

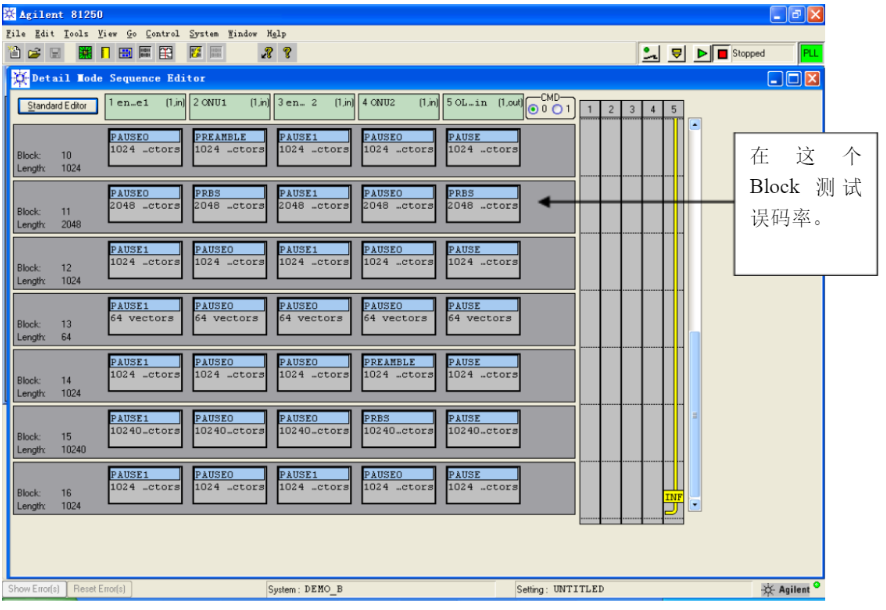

编辑好的码型界面如下图:

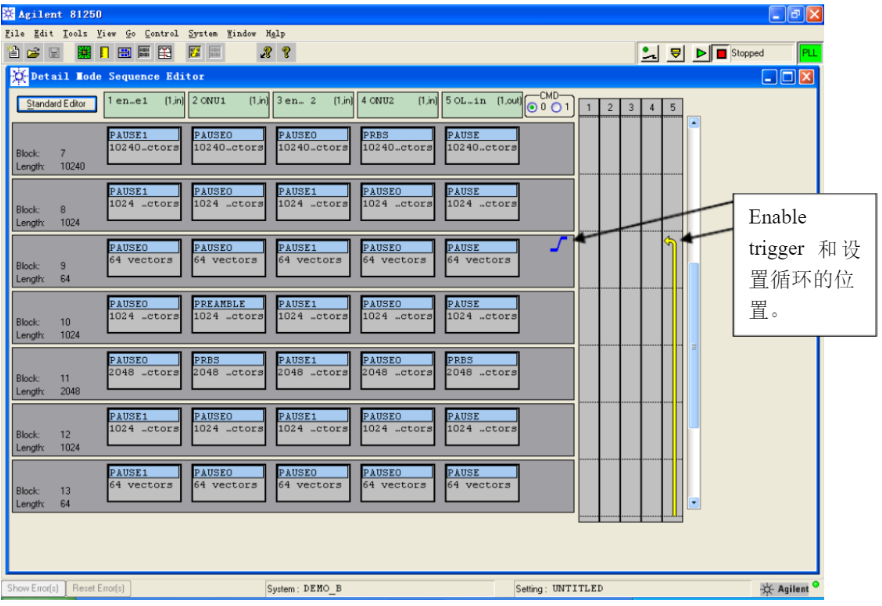

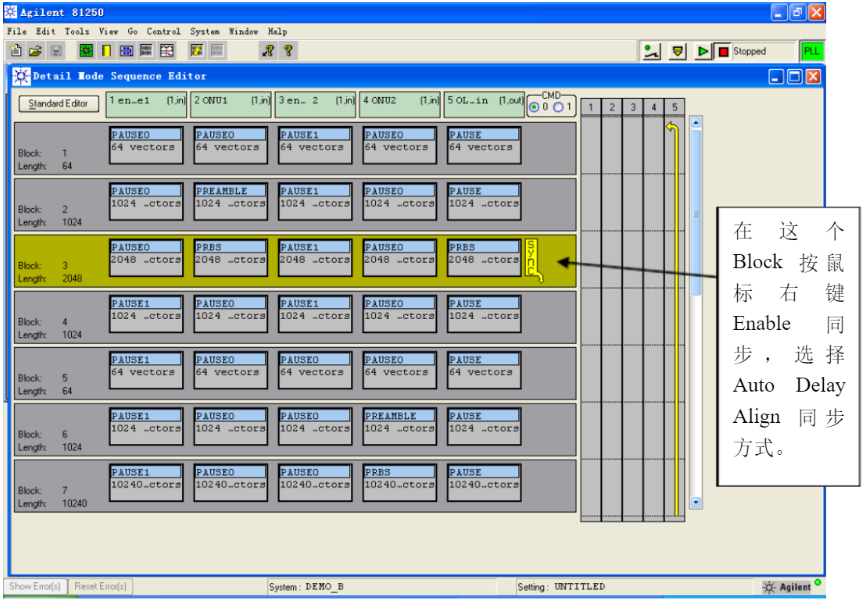

在第九个Block选择enable trigger,把循环的箭头也看拖到从触发Block开始


开始测试之前,需要手动方法在Analyzer上设置合适的延时。可以大概估算一下从Generator,经过电缆,ONU,光跳线,连接到OLT再接到Analyzer的时延,例如: ONU和OLT之间的2米光跳线延时:20ns

  • ONU 的延时:5ns

  • OLT的延时:5ns

  • 电缆的延时:10ns

总的时延为:40ns
