眼图的基本概念，以及不带眼图功能的示波器如何测试眼图
现今示波器的功能越来越强大，示波器已不只是简单的看波形，最近有很多客户想用示波器来测眼图，但预算有限，手头没有高端示波器（例如DPO7354C等），那么如何测眼图呢？
首先要了解，什么是眼图。

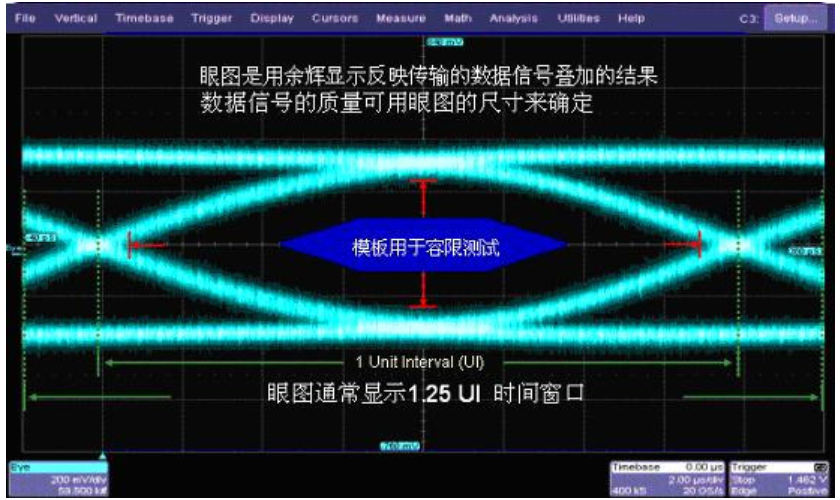

"眼图就是象眼睛一样形状的图形。”眼图是用余辉方式累积叠加显示采集到的串行信号的比特位的结果，叠加后的图形形状看起来和眼睛很像，故名眼图。眼图上通常显示的是1.25UI的时间窗口。眼睛的形状各种各样，眼图的形状也各种各样。通过眼图的形状特点可以快速地判断信号的质量。
由于眼图是用一张图形就完整地表征了串行信号的比特位信息，所以成为了衡量信号质量的最重要工具，眼图测量有时侯就叫“信号质量测试（Signal Quality Test,SQ Test）”。 此外，眼图测量的结果是合格还是不合格，其判断依据通常是相对于“模板（Mask）”而言的。模板规定了串行信号“1”电平的容限，“0”电平的容限，上升时间、下降时间的容限。所以眼图测量有时侯又被称为“模板测试（Mask Test）”。
模板的形状也各种各样，通常的NRZ信号的模板如图五和图八蓝色部分所示。在串行数据传输的不同节点,眼图的模板是不一样的，所以在选择模板时要注意具体的子模板类型。 如果用发送端的模板来作为接收端眼图模板，可能会一直碰模板。但象以太网信号、E1/T1的信号，不是NRZ码形，其模板比较特别。当有比特位碰到模板时，我们就认为信号质量不好，需要调试电路。有的产品要求100%不能碰模板，有的产品是允许碰模板的次数在一定的概率以内。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在 示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
用示波器测试眼图有三种方法，根据测试效果和对示波器的要求来分，如下：
1，示波器带有眼图测量功能。
这种情况下，直接打开功能，仪器自动测试，自动恢复时钟并测试出张开度、抖动等参数，效果最好，而且是定量测试。
2，示波器不带眼图测量功能，测试的信号包括数据线和时钟线。
这时可以使用时钟信号作为触发信号来测试数据信号的眼图。这种方法也很不错，可以比较准确的看出眼图形状，误差小，操作简单。
3，示波器不带眼图测量功能，信号只有一根数据线。
这个时候是不能做眼图测试的，如果一定要测也只能定性测试，方法是：使用示波器上升沿触发信号，并将触发点迁移到不能移动为止，触发示波器，打开波形保持，可以大致看信号的眼图，但是结果会偏好，至少抖动会偏小。
如果手头没有高端示波器，却需要在示波器上观察眼图，了解信号的大致情况，进行简单的测量，那么使用泰克DPO2000B，MSO2000B，MDO3000，DPO4000B，MSO4000B，MDO4000B系列等经济型示波器上，就可以通过简单的设置来实现眼图测量，具体设置如下：
1、用边沿触发时观测到的信号；
2、选择触发方式为升/降时间，斜率改为升或降；
3、将触发阈值高低电平调整到适合的位置，最好低值在10%－20%左右，高值在80％－90％附近，来表示升降时间触发的阈值范围；
4、根据被测信号(估计出来)的上升下降时间大约大小，选择触发时间小于该时间；
5、设置好后看到的波形如图，此时没有累积的效果；
6、打开余晖的功能，并且调高波形亮度，可以观测到是否有异常信号发生；
