如果您在电子电路上工作，那么您需要使用示波器！
但是什么是最简单的示波器？
示波器是一种用于测试电子电路的设备，可让您查看电压随时间的变化，以便诊断数字波形中的问题。它可以记录一段时间内电压的变化或变化。
学习如何使用示波器是电气工程师必不可少的步骤。使用此设备的能力对于电路分析是必要的。没有此工具，几乎不可能在复杂电路中查找故障。
让我们借助本文了解有关示波器的更多信息：
数字存储示波器和阴极射线示波器：
用于数字存储和分析而不是模拟技术的示波器是数字存储示波器。
它是一种复杂的电子设备，由各种电子硬件软件和模块组成。众所周知，它们统一工作以捕获，处理，存储和显示代表操作员拥有的感兴趣信号的数据。
也称为数字示波器或数字采样示波器，它是最常用的示波器。它用于各种目的，例如测量功能、存储、显示和高级触发器，它以向用户提供而闻名。
输入模拟信号是样本，并进一步转换为数字记录。发现这些数字记录是每个采样时间内信号的幅度。
数字存储示波器有许多子类型，在引入数字技术后开始使用。
通常，所有这些类型都由术语数字示波器本身来称呼。其他术语仅在要特别提及时才使用。
通常，它被称为数字示波器和数字荧光示波器或DPO。数字存储示波器 – 这个术语是在数字示波器推出后出现的。
该名称表示它具有可用于存储的内存。这些存储可能是长时间可见的波形。
数字存储示波器以存储和数字化输入信号而闻名。
它很方便，可用于各种应用程序和行业，以完成多项任务。
图片来源：卓越物理

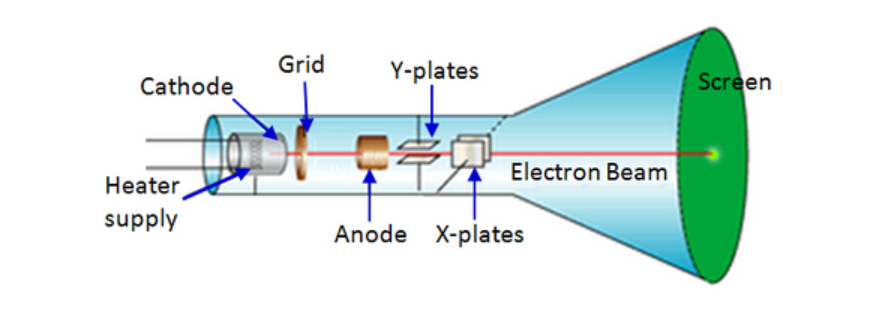

在早期，示波器由阴极射线管（CRT）组成。这就是为什么它们被称为阴极射线示波器。
O型示波器的基础知识：
O型示波器用于绘制随时间变化的电信号，因为您知道大多数示波器会产生两种类型的尺寸图。
它在 x 轴上生成一个图形等待时间，在 y 轴上生成另一个带有电压的图形等待时间。示波器屏幕上提供了不同类型的控件。
借助这些控件，可以垂直和水平调整图形的比例。这些控件允许放大和缩小信号。在控制器的帮助下，您可以设置分数的触发器，以帮助集中和稳定纪律。
示波器的历史：
安德烈·布隆德尔（Andre Blondel）是一位法国物理学家，他在1893年发明了示波器。
他制造并展示了第一台电子机械示波器，该设备记录了其中的电量值。
它记录了电流的电量，例如当前的遗传强度。在连接到线圈的墨水摆的帮助下，将信息记录在移动的纸带上。
这些机械设备的带宽在 10 到 19 kHz 之间。示波器于1957年成为通用测量工具，该设备的生产在所有技术先进的国家都开始。
该设备可分为模拟和数字两类，它们有其正反两面，并具有自己独特的功能。
数字存储示波器工作原理：
数字存储示波器用于存储和数字化输入信号。这是通过使用阴极射线管或CRT并在数字存储器的帮助下完成的。数字化通常通过使用各种周期波形的采样输入信号来完成。
现在，在DSO的帮助下测量信号的最大频率主要取决于两个因素。这些因素是采样率和转换器的性质。在采样率中，输入信号的安全分析是利用采样理论完成的。
该理论指出，信号的采样率是接收的输入信号最高频率的两倍，这一点至关重要。采样率是指模数转换速率快、高的事实。
在数字存储示波器的工作中，转换器使用昂贵的闪存工作，其分辨率随着采样率的增加而降低。由于采样率的原因，示波器的带宽和分辨率受到限制。
使用移位寄存器可以轻松克服对模数信号转换器的需求。移位寄存器用于采样和存储输入信号。信号被缓慢读出，并以数字形式从移位寄存器存储。
当遵循这种方法时，注意到转换器的成本大大降低。它以每秒可操作多达 100 个巨型样本而闻名。DSO在数字化过程中不接受数据输入，这是数字存储示波器的缺点。
为了可视化最终波，示波器以使用间极化技术而闻名。此技术是通过使用可变数据点创建新数据点的过程。这些点在线性插值和正弦插值两个过程的帮助下连接在一起。
在插值期间，这些线用于将点连接在一起。它用于创建方波或脉冲。在正弦波形的情况下，DSO中使用正弦插值。

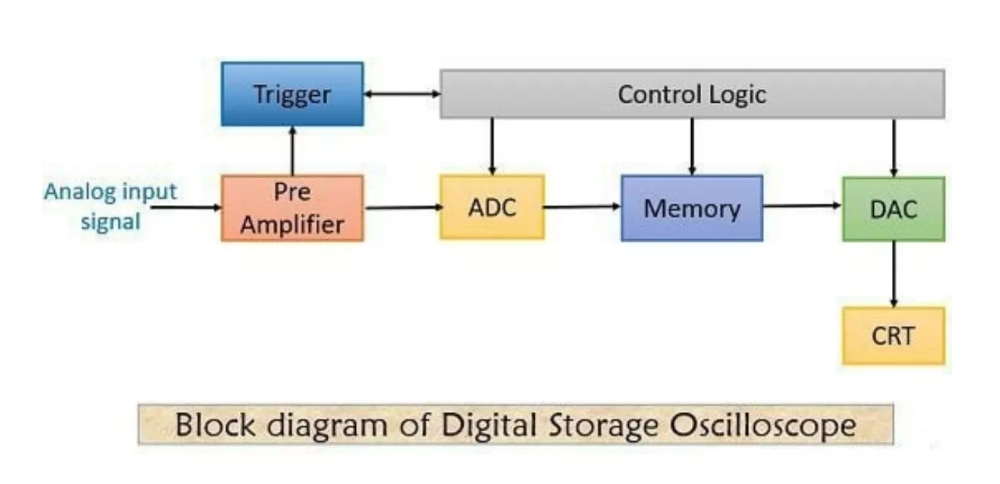

数字示波器包括数字化仪、放大器、分析仪电路、存储器、波形重建、水平板、垂直板、阴极射线管或CRT、触发器、时钟、时基电路、时钟和水平放大器。
DSO对模拟输入信号进行数字化处理，如果发现这些信号较弱，则放大这些信号。一旦放大发生，信号就会被数字化，并进一步存储在存储器中。一旦波形被重建，这些数字信号由分析仪电路处理。
