泰克示波器的触发原理及稳定触发的三个步骤
泰克示波器在使用时首先要得到稳定触发的波形，这样才能保证后续的测量、解码等高级功能的可靠性。现在数字示波器的触发功能越来越强大，从常规触发，到协议触发，再到模板触发，越来越强大。因此“触发”绝对称得上是数字示波器灵魂级的概念，如果没有合适的触发条件，波形观测也无从谈起。虽然很多工程师都非常熟悉示波器的触发功能，但大部分都是只知其表不知其里。在基本的触发设置中，也有些小细节不可忽视，灵活掌握后，对使用示波器亦大有裨益，那么想要深入的理解示波器的触发，就必须要熟悉示波器的触发原理及触发过程，今天安泰测试就给大家分享一下示波器的工作原理和触发过程。

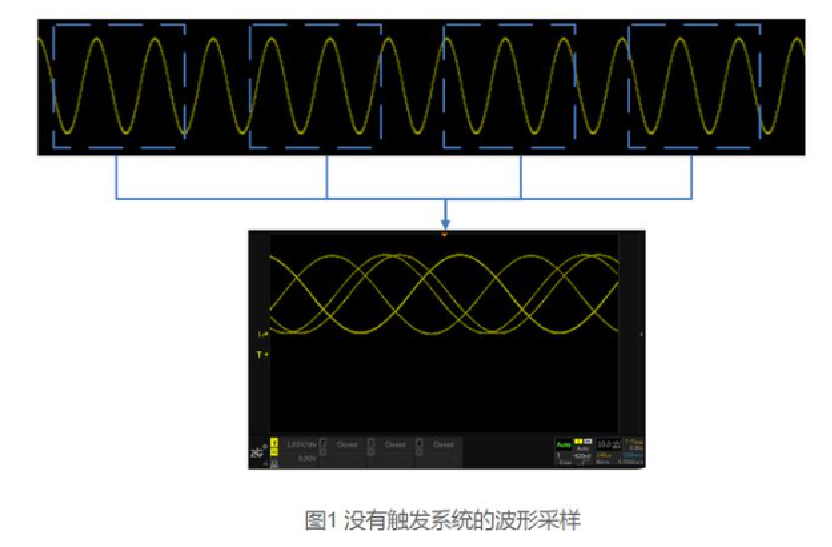

首先我们先一起来了解示波器的触发原理。大家都知道，示波器的触发系统与采样系统，是示波器的两个重要组成部分。采样系统负责将模拟信号数字化，但信号是源源不断过来的，该取哪部分显示在示波器的界面上呢？如果示波器没有触发系统，采用每隔一段时间或随机某个时间将采样的波形进行叠加，由于采样位置的不确定性和无规律，就会出现非常混乱的波形显示，在示波器屏幕上看起来就像来回滚动的波形，如下图所示的这种波形。

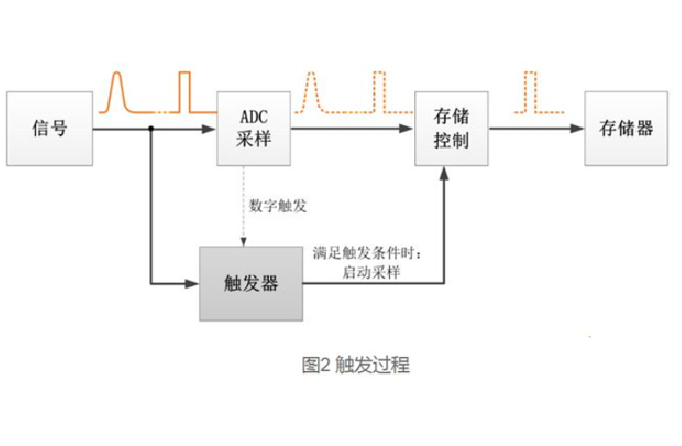

这就要靠触发系统来实现。触发的原理是一直监控信号流，若发现信号满足设定的触发条件，触发器记录满足条件的信号，启动采样；待数据采集完毕后，由控制器对信号进行处理和显示。具体如图2所示。
了解完泰克示波器触发原理，我们接着了解一下示波器稳定触发的三个步骤。
1、Auto确定波形的外貌

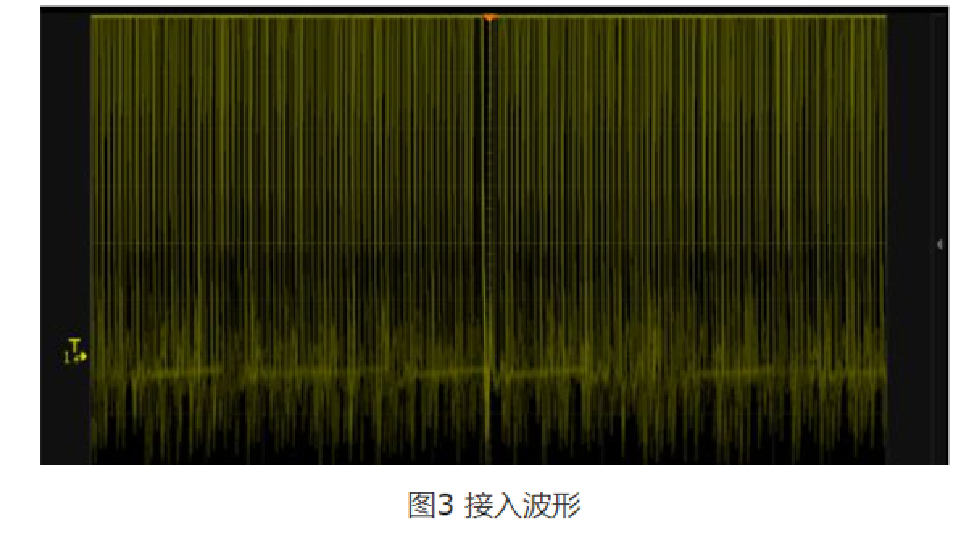

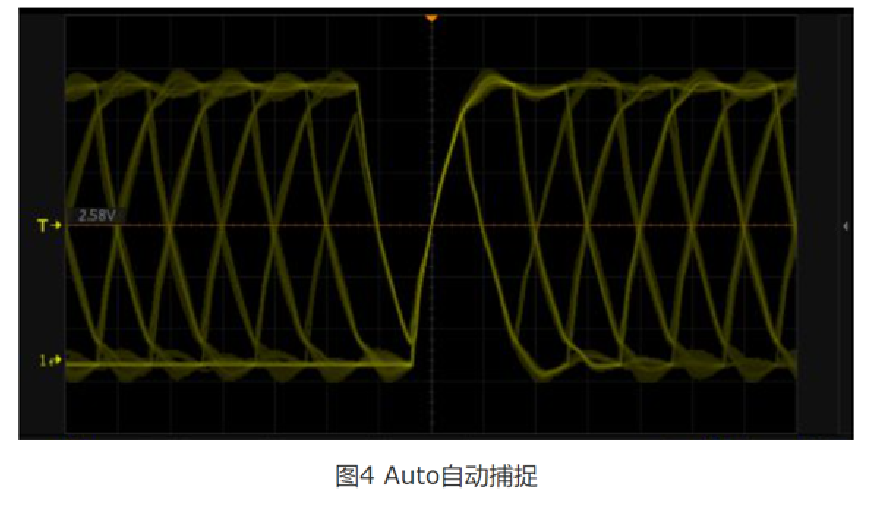

把信号接进示波器后我们对它还一无所知，所以第1步是要先用Auto功能，将波形捕捉下来。如图4，Auto功能会根据信号的幅值，自动确定垂直档位，把波形都包含进显示屏内，并把触发阈值设置在中间，这样，我们就对波形有了第一印象：波形幅值有多大。
现在，我们能确定的有：波形幅值，垂直档位。
2、Stop了解波形特征

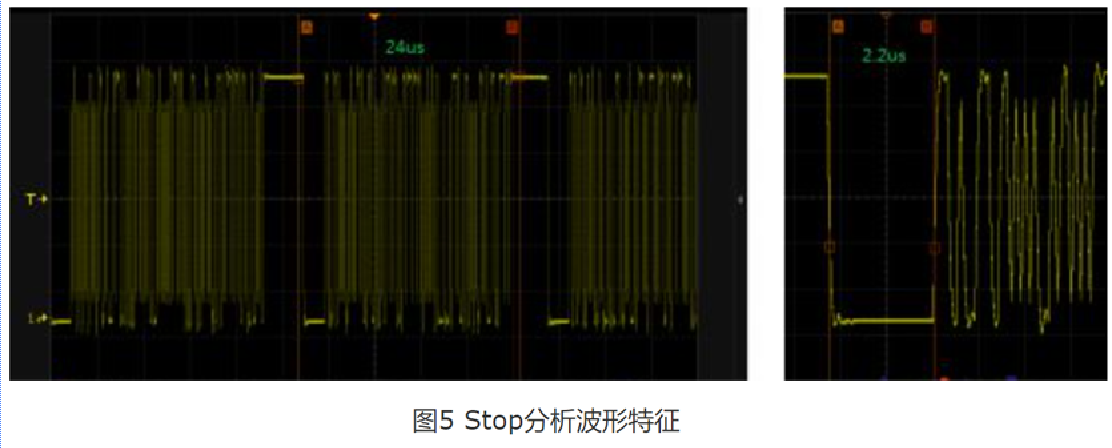

波形垂直方向的幅值特征确定了以后，接下来我们要确定水平方向的，也就是时间特征。对此我们需要进行两个操作，1) 稍微增大时基；2) 点击示波器面板中的【Run/Stop】将波形停止下来。
3、调整阈值和触发模式准确捕捉

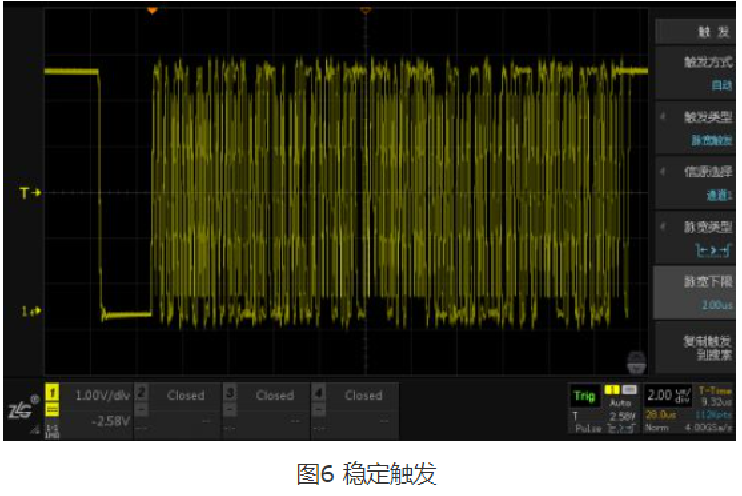

有了上面2个步骤的铺垫，第3步的设置就变得水到渠成了。我们选用脉宽触发->低电平，因为这个波形的毛刺干扰不大，所以触发阈值保持不变。点击示波器面板中的【Run/Stop】使示波器重新开始采集，如图6，波形已经稳定下来，可以做进一步的分析了。
