示波器的种类特点

示波器的种类有很多,可以根据示波器显示信号的数量、测量功能、波形的显示器件和测量范围等进行分类。其中,根据显示信号的数量来分有单踪示波器、双踪示波器; 根据示波器的测量功能可分为模拟示波器和数字示波器。


单踪示波器和双踪示波器

单踪示波器只有一个信号输入端,在屏幕上只能显示一个信号,它只能检测波形的形状、频率和周期,而不能进行两个信号或三个信号的比较;双踪示波器具有两个信号输入端和两个检测信号的通道,可以在显示屏上同时显示两个不同信号的波形,并且可以对两个信号的频率、相位、波形等进行比较。


单踪示波器

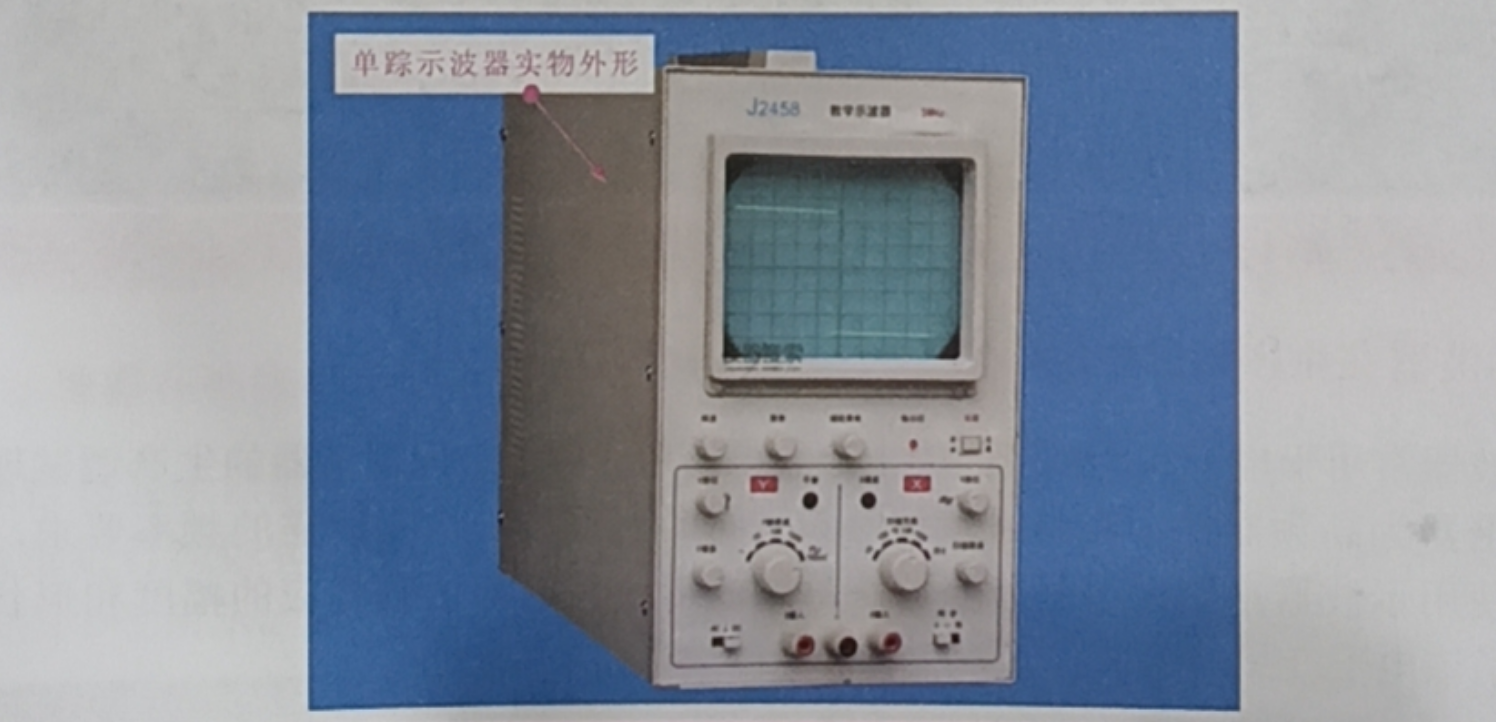

单踪示波器结构比较简单,功能相对也少一些,其实物外形如图所示。

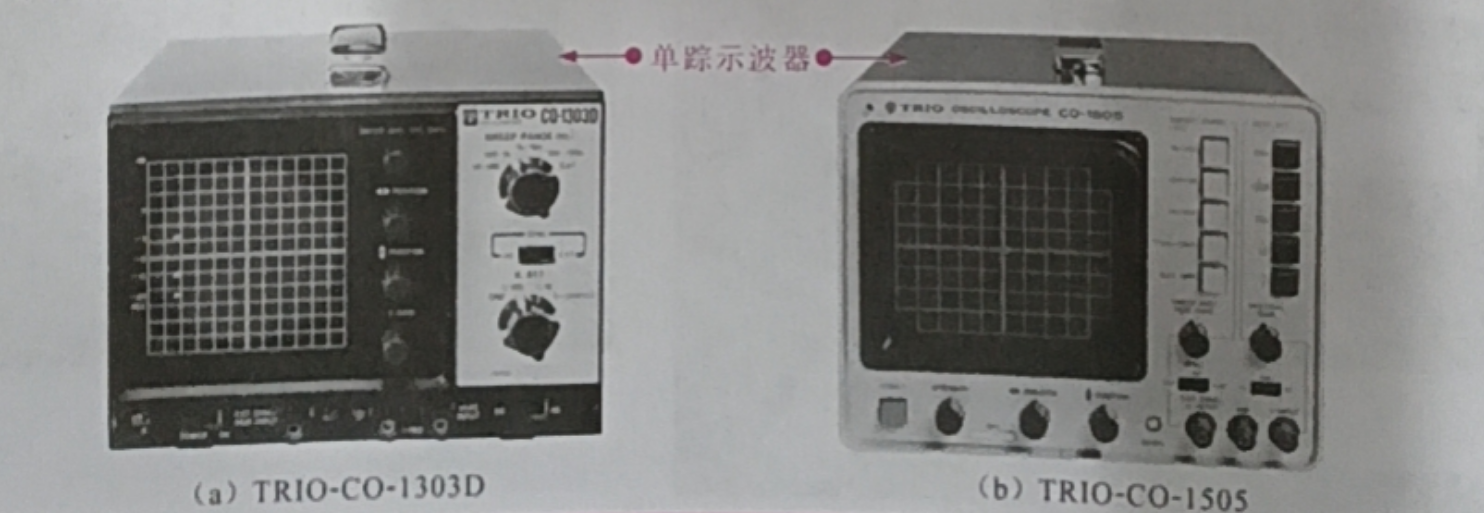

单踪示波器的按钮比较少,使用比较方便,常见的型号品种还有很多种,图 1-7所示为其中的两种。

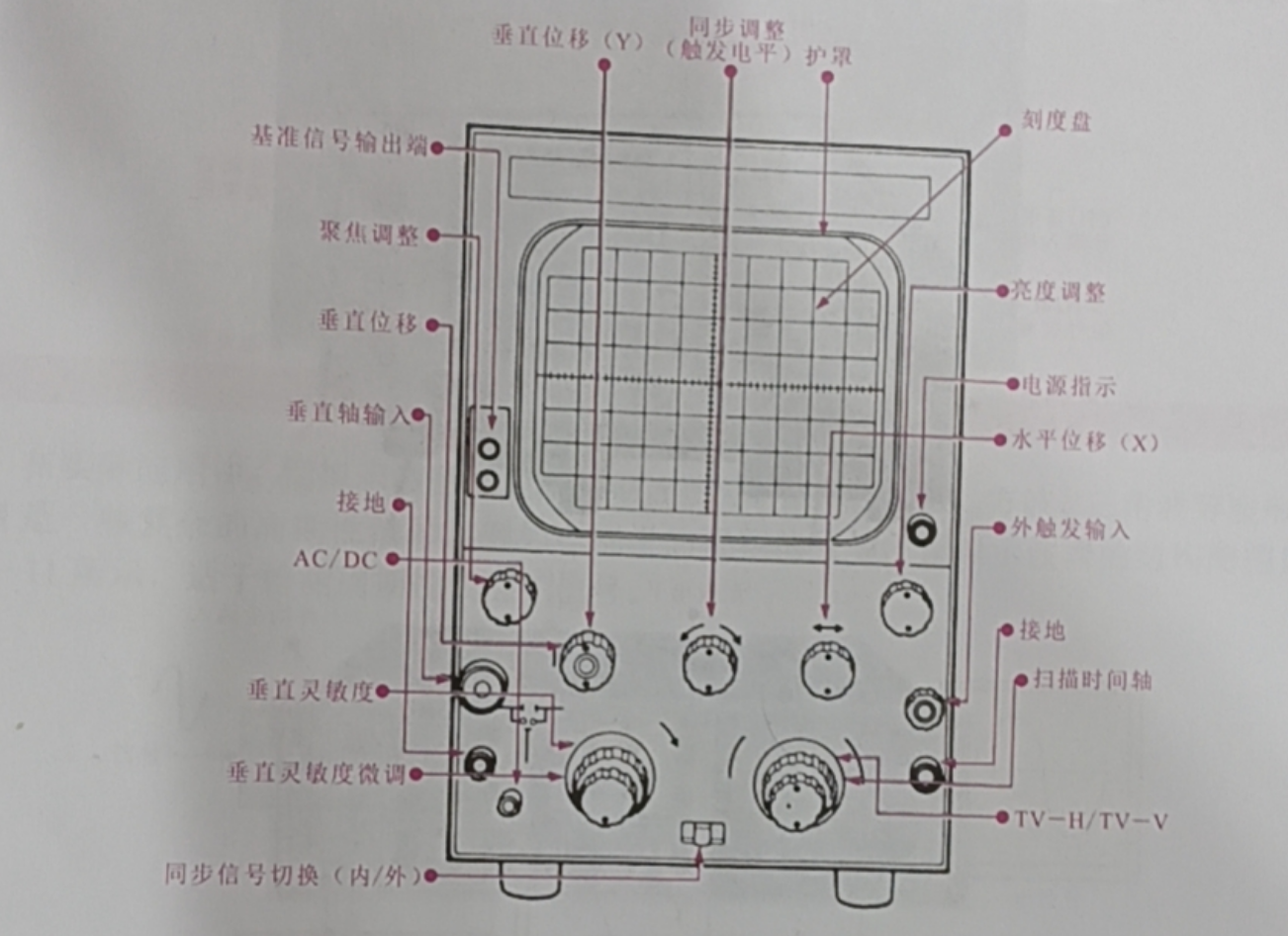

单踪示波器典型结构,其最高显示频率是 7MHz,在一般的音响设备和彩色电视机检修中可以使用,它有一个比较小的示波管,相对来说比较稳定。


提示说明

在单踪示波器中,亮度旋钮用来调整显示波形的亮度;聚焦按钮可以将波形调整到最佳聚焦状态。标有(+、-)极的是极性开关按钮,普通状态下是正极性,按下去是负极性,一般在检查电视信号时比较常用,而检测一般正弦信号和脉冲信号时是不必考虑信号极性的。


在示波管下面有三个按钮,其中标有Y位移的按钮表示垂直方向上的波形位移,标有X 位移的按钮表示水平方向上的波形位移,标有同步的按钮用于调整信号的同步,当显示的波形不同步时,调整此按钮使波形同步,否则不容易看清楚波形。单踪示波器的电压衰减挡的范围是从最小 10mV 挡到最大 30V 挡,如果使用1: 10 减头,测量范围扩大 10 倍就可以达到 300V 或者更高。


单踪示波器周期按钮的周期是从 10ms 到0.3s,这个范围比较宽。示波器有一个X轴输入通道,与其对应的左边是Y 轴输入通道,这两个按钮可以同时观测到X 轴和Y 轴输入的信号的合成波形。另外,测量交流信号和直流信号也有相对应的按钮,如测量直流信号将 DC按钮按下去;测量交流信号将其按钮弹出来。


双踪示波器

双踪示波器具有两个信号输入端,可以在显示屏上同时显示两个不同信号的波形并且可以对两个信号的频率、相位、波形等进行比较。

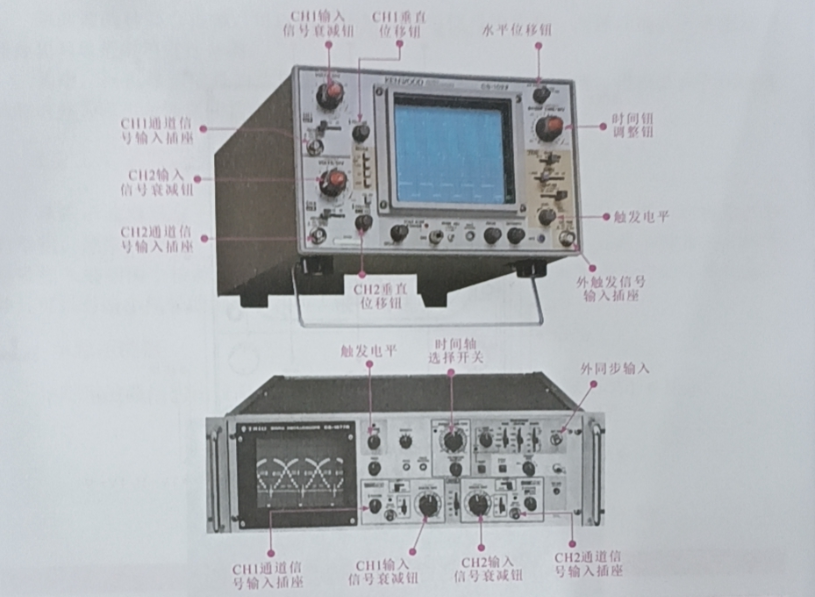

典型的双踪示波器外形结构,它主要是由两个信号输入端、各种调整旋钮、显示屏、外亮等部分构成。(如下图:双踪示波器的外形结构)



提示说明:


双踪示波器的频率范围有0~ 20MHZ、 0~40MH 等规格,根据需要用在家电维修中。在电视机、摄录像机中,所处理的亮度信号的频率范围是0~6MHz,色度信号的频率范围是 4.43~ 4.93MH2,而伴音信号的频率在 20kHz 以下,而中高频示波器除了可以检测音频信号、视频信号之外,还可以检测20MHz 左右的一些时钟振荡信号和部分频率比较高一点的信号,在实际使用当中,比如检测录像机、彩色电视机内部电路,它们的频率大部分都在 10MHz 以下,一般是可以使用 20MHz 的示波器进行维修的。


但是这些示波器都不能检测彩色电视机的射频信号,因为电视机的射频信号的频率在 40MHz 以上,而且信号强度较小,不宜用示波器检测。值得说明的是电视机的射频信号一般也不用示波器测量。在维修有线电视机系统的工作中,主要是使用场强仪或频谱分析仪检测射频信号。
