检测光模块发射光功率,常见有几种方法,保存收藏!
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

检测光模块发射光功率,常见有几种方法,保存收藏!

2023-05-23
浏览次数:2270次

光模块在送货前一般历经了严苛的硬件测试和电子光学检测,电子光学检测关键检验光模块的兼容模式,硬件测试主要是主要参数检测,在其中包括发送激光功率、接收机灵敏度、操作温度、参考点电流量这些。


一、光模块发送激光功率的必要性


发送激光功率(OutputPower)指光模块推送端灯源的均值輸出激光功率,也叫輸出激光功率。企业:W或mW或dBm,单位转换公式计算:P(dBm)=10Log(P/1mW)。


光模块发送激光功率是危害光模块传送间距的主要主要参数,当发送激光功率过小,控制模块协调器的接收光功率这时会低于控制模块的接收机灵敏度,控制模块不能正常的接受数据信号光;当发送激光功率过大时,尽管在协调器可利用提升光衰减器来做到控制模块协调器的接收光功率范畴,但所要求的参考点电流量也会稍大,会干扰数据信号的传递品质及控制模块的使用期限。


不一样光波长、传输速度和传递间距的光模块发送激光功率存有不一样,您能够利用下列四种方法查询光模块的发送激光功率,分辨是不是处在一切正常情况。


二、检验光模块发送激光功率的方式

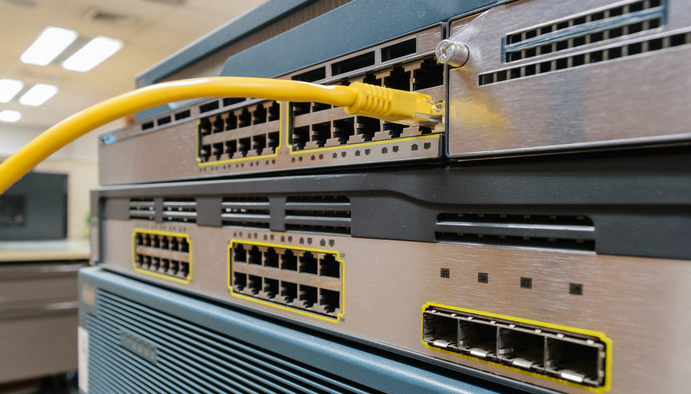

1、网络交换机载入DDM信息内容


数据确诊作用(DDM)如同“医师”,能够确诊光模块的“病况”,它能够确诊光模块的运行状态,还能够实时监控系统光模块內部主要参数是不是一切正常。根据对检验到的发送和接收光功率、工作电压、参考点电流量的告警信息开展综合分析,能够预测分析常见故障,精准定位问题的部位,减少常见故障恢复時间,减少损失。


网络交换机查询DDM信息内容的指令各不相同,可依据您实际运用的型号开展实际操作。



2、眼图仪检测

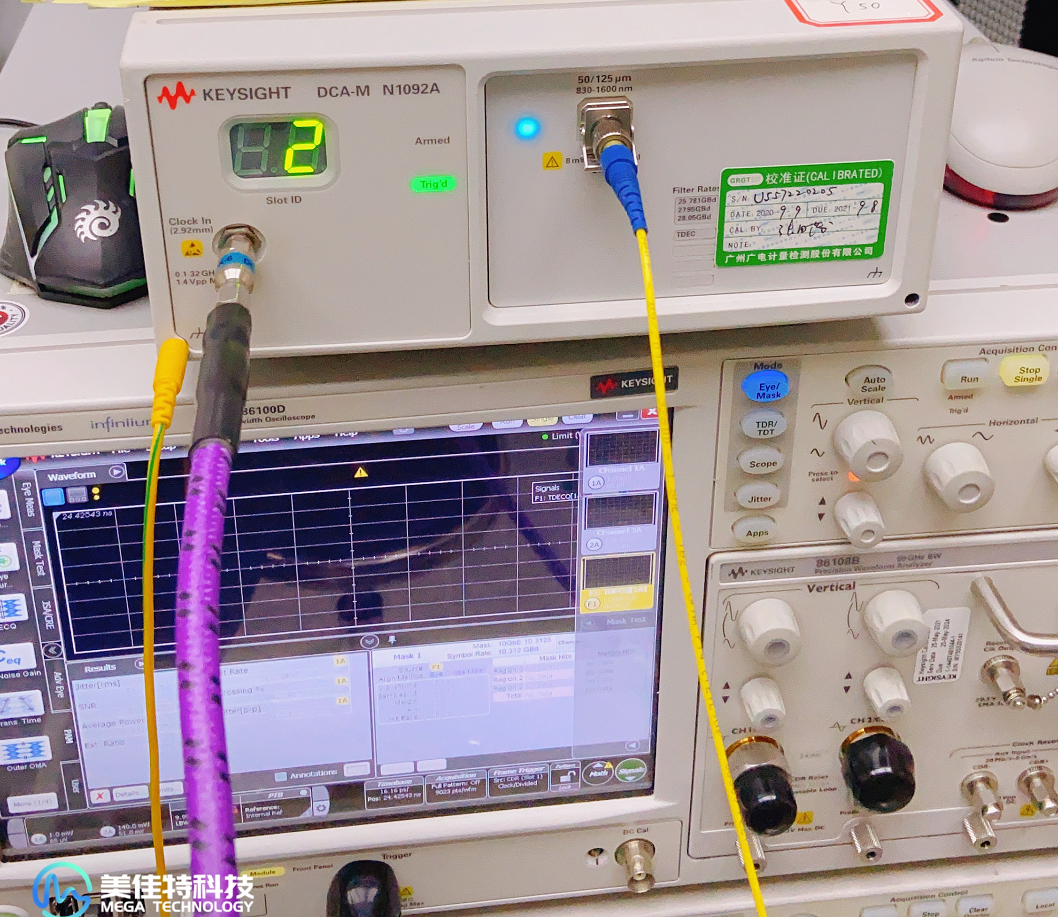

光模块发送激光功率可以用发送端光眼图信息内容来表明,下面的图是25G光模块的眼图检测全过程。

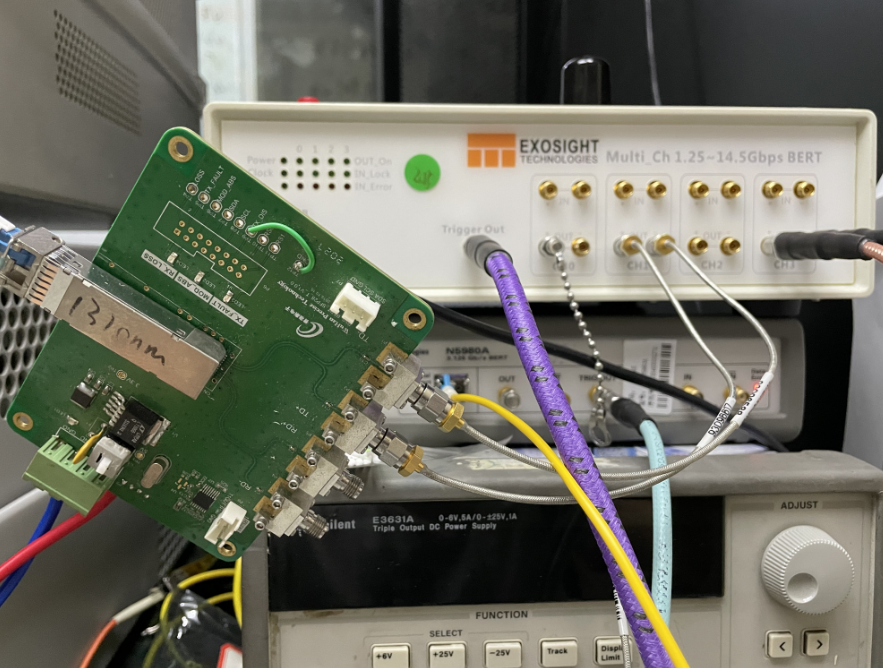

(1)根据检测板将误码仪给予的电子信号转成光信号灯不亮传递到25G光模块,根据光纤尾纤连接光数字示波器中;


(2)误码仪的Trigger端将同步时钟数据信号连接数字示波器,完成数据信号同歩,在光数字示波器上产生眼图;


(3)光数字示波器需挑选与25G光模块相对性应的过滤器速度和核心光波长,挑选适宜的眼图模版对生成的眼图开展配对,转化成的眼图信息内容将(发送激光功率、消光比、眼图升高上升幅度和眼图交接点等)发送到电脑上。

为使检测的25G光模块发送激光功率在一切正常的发送激光功率范畴内,可调节参考点电流量促使激光功率在适宜的范畴内。


3、光谱分析仪检测


(1)依据光模块种类挑选FC-LC/SC连接头种类;


(2)将FC-LC单工漏线的FC连接头端接入到频谱仪的“OpticalInput”插口;


(3)将FC-LC单工漏线的LC连接头端接入到光模块的TX插口;

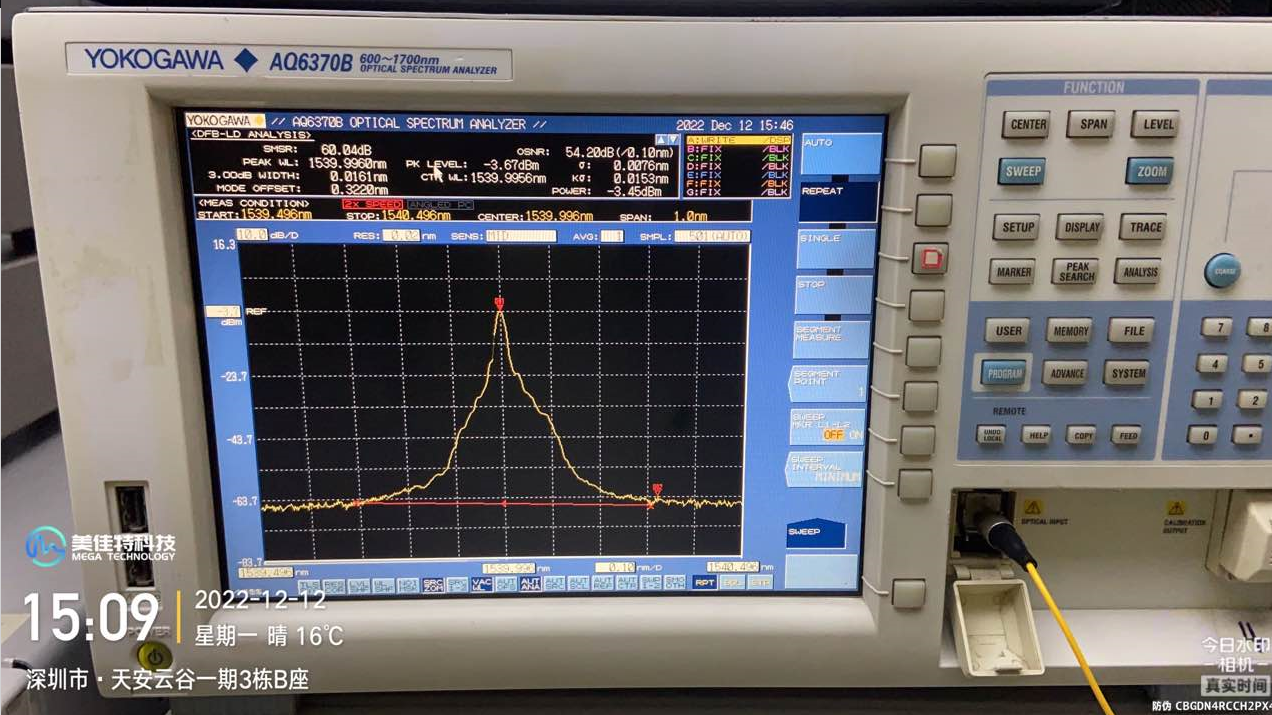

(4)按住频谱仪上的“Auto”键;全自动载入关键主要参数(包括发送激光功率),等候频谱仪的图片表明地区表明彻底后,再开展控制模块核心光波长值及边模抑止比(SMSR)载入。下面的图为40GER4光模块的光谱分析仪测试图,图上光模块的发送激光功率为2.8dBm;


(5)信息内容载入进行后,拔出来漏线,将控制模块瓶盖子置放与控制模块端口号平行面处,应用控制模块瓶盖子轻轻地拔出来控制模块。

4、激光功率检测


(1)确定光模块配搭运用的光纤线种类、接口方式、核心光波长;


(2)确定光功率计接口方式;


(3)依据光模块、光功率计接口方式及其光模块配搭应用光纤线种类挑选相匹配漏线;


(4)把网络交换机机器设备供电系统,并保证网络交换机插口一切正常且处在adminup情况;


(5)将光功率计启动,并将检验光波长调节到与光模块核心光波长一致;


(6)将待测光控制模块插进网络交换机插口,用漏线联接光模块发送端口号与光功率计电源适配器插口;


(7)载入光功率计显示器上数据信息,即是激光功率检测結果;可根据dbm功能键转换表明企业。


若您检验出的发送激光功率存有异常的状况,可清查实际缘故,下边讲解的几类造成发送激光功率异常的缘故及解决方法能够您参照。


三、造成光模块发送激光功率异常的缘故


1、光模块本身常见故障,发亮输出功率不过关,可试着拆换光模块;


2、光模块光芯内孔污迹或是检测光纤线内孔污迹造成 ,可试着清理一下光模块内孔和光纤线内孔;


3、节点处存有缺点,例如法兰盘头、熔纤处或机器设备插口存在的问题,可试着逐步清查。


结果


光模块的硬件配置主要参数检测是十分关键的,不但能够检验光模块的发送激光功率,还能检验别的关键主要参数是不是一切正常,靠谱的经销商能够给予光模块的有关检验报告,您在选购光模块时假如对其品质存有疑惑,能够需要查询有关检测結果。
