示波器的主要目的是信号完整性
信号完整性
示波器的主要目的是，给电信号提供一个准确的直观显示。 鉴于此原因，信号完整性非常重要。 信号完整 性是指示波器重建波形以便能准确表示原始信号的能力。 如果一台示波器的信号完整性较低，那么它就毫 无用处。因为当示波器上的波形与真实信号不具有相同的形状或特性时，执行测试就毫无意义。 然而，有 一点必须要记住，那就是无论示波器性能有多好，示波器上的波形永远不是真实信号的准确表示。 这是因 为当您将示波器连接到电路时，示波器就已经成为电路的一部分。 换句话说，就是会产生一些负载效应。 虽然仪器制造商努力将负载效应降至最低，但在一定程度上它们总是存在的。
示波器的外观

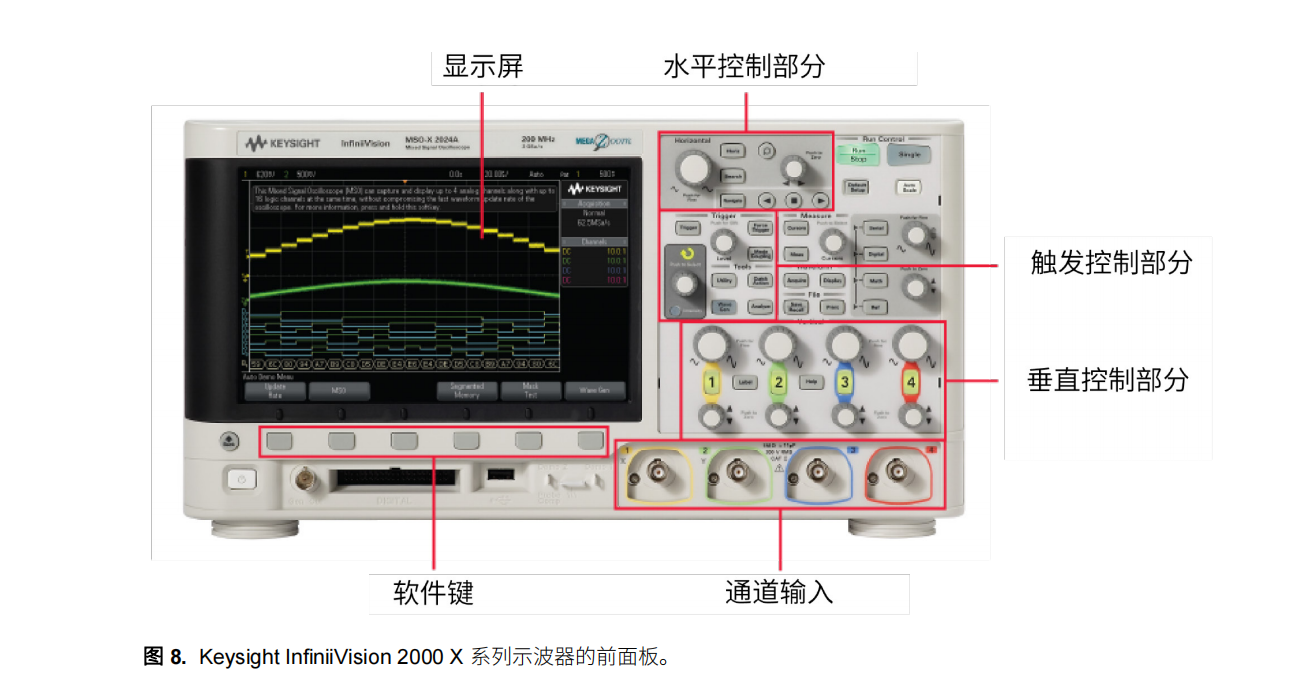

一般来说，现代的数字化示波器与图 8 所示的示波器很相似。 不过，示波器有多种类型，您的示波器可能 看起来会大有不同。 尽管如此，一些基本功能是大多数示波器都有的。 大多数示波器的前面板可以分为几 个基本部分：通道输入端、显示屏、水平控件、垂直控件和触发控件。 如果您的示波器没有基于 Microsoft Windows 的操作系统，则可能会有一组软键来控制屏幕菜单。

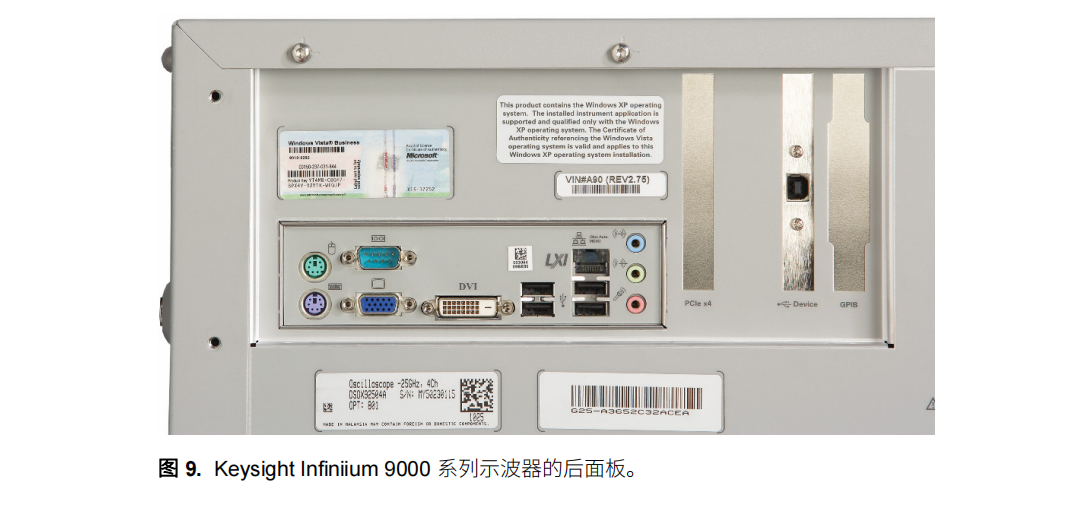

您可以通过通道输入端将信号发送到示波器，通道输入端就是用于插入探头的连接器。 显示屏就是显示这些 信号的屏幕。 水平控件和垂直控件包括旋钮和按钮，用于控制屏幕显示信号的水平轴（通常表示时间）和垂 直轴（表示电压）。 触发控制区则让您可以告诉示波器，您希望时基在什么条件下开始采集。 示波器的后面板如图 9 所示。 如您所见，许多示波器都具有与个人计算机上一样的连接功能。 例如 CD-ROM 驱动器、CD-RW 驱动器、 DVD-RW 驱动器、USB 端口、串行端口以及外部监视器、鼠标和键盘输入。
信号完整性
示波器的主要目的是，给电信号提供一个准确的直观显示。 鉴于此原因，信号完整性非常重要。 信号完整 性是指示波器重建波形以便能准确表示原始信号的能力。 如果一台示波器的信号完整性较低，那么它就毫 无用处。因为当示波器上的波形与真实信号不具有相同的形状或特性时，执行测试就毫无意义。 然而，有 一点必须要记住，那就是无论示波器性能有多好，示波器上的波形永远不是真实信号的准确表示。 这是因 为当您将示波器连接到电路时，示波器就已经成为电路的一部分。 换句话说，就是会产生一些负载效应。 虽然仪器制造商努力将负载效应降至最低，但在一定程度上它们总是存在的。
示波器的外观
一般来说，现代的数字化示波器与图 8 所示的示波器很相似。 不过，示波器有多种类型，您的示波器可能 看起来会大有不同。 尽管如此，一些基本功能是大多数示波器都有的。 大多数示波器的前面板可以分为几 个基本部分：通道输入端、显示屏、水平控件、垂直控件和触发控件。 如果您的示波器没有基于 Microsoft Windows 的操作系统，则可能会有一组软键来控制屏幕菜单。
您可以通过通道输入端将信号发送到示波器，通道输入端就是用于插入探头的连接器。 显示屏就是显示这些 信号的屏幕。 水平控件和垂直控件包括旋钮和按钮，用于控制屏幕显示信号的水平轴（通常表示时间）和垂 直轴（表示电压）。 触发控制区则让您可以告诉示波器，您希望时基在什么条件下开始采集。 示波器的后面板如图 9 所示。 如您所见，许多示波器都具有与个人计算机上一样的连接功能。 例如 CD-ROM 驱动器、CD-RW 驱动器、 DVD-RW 驱动器、USB 端口、串行端口以及外部监视器、鼠标和键盘输入。
