400G光模块测试测量仪器有哪些？
高性能采样示波器(光/电眼图仪)及时钟恢复
高速采样示波器主要用于光发射机的光眼图测试、光模块以及AOC的电眼图测试等，也可以用于未来电接收机以及光接收机容限测试中的信号校准。眼图仪的测试需要和信号同步的工作时钟，当被测件无法提供同步参考时钟时，需要光/电时钟恢复模块从被测件恢复时钟才能进行测试。

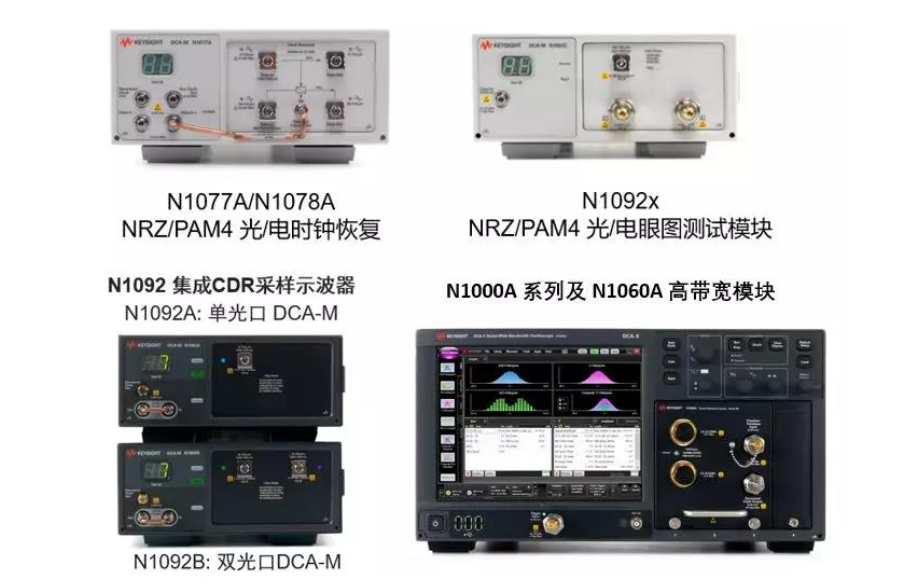

Keysight N1000A系列是在原86100D基础之上再续经典的采样示波器系列，它可向下兼容原有86100D平台上的模块，与高带宽并内置CDR, PTB功能的N1060A模块组合使用是研发阶段的调试利器。N1092系列光/电采样示波器和N1077A/N1078A光/电时钟恢复模块是市面上集成度最高、功能最灵活的高速光/电眼图测试仪器。
其主要指标及特性如下：
单模/多模光口测试：工作波长范围830 至 1600 nm
光通道速率：支持25G/28Gbps NRZ、53G/56Gbps PAM4、106G/112Gbps PAM4光信号测试
灵敏度：-11dbm @850nm;-12.5dbm@1310nm
差分电口测试：集成差分50GHz带宽电口，支持32Gbps NRZ和64Gbps PAM4的电眼图测试
固有抖动：≤200fs rms
时钟恢复：支持32Gbps NRZ和64Gbps PAM4的光/电时钟恢复
多通道扩展：通过电脑USB口控制，可连接多个模块;测试软件支持最多8个测量模块、共32个光或电通道的并行眼图测试。
软件功能强大：支持100GE 802.3 发射机各种参数的测试，包括抖动TJ, DJ, RJ, PJ, DDJ, ISI, BUJ, J1~J9, UJ, F/2, TI, DI, RI, OMA, Q值及 RIN, RIN&OMA 等测试，还包括802.3bm标准中对多模信号的TDEC测试，以及400G PAM4 信号波形参数的测试以及TDECQ测试等。
Keysight 误码仪以及其他光学仪表配合，可以测试100G或400G光接收机的压力容限，是业界唯一可以提供所有压力容限测试方案的厂家，保证了未来测试系统的平滑升级。
高速PAM4误码仪
高速误码仪主要用于光发射机(光眼图)测试中产生高质量的电信号激励以及误码率测试，也可以用于电接收机以及光接收机容限测试中产生带抖动和压力的电信号验证接收容限。如果仅仅进行光眼图或电眼图测试，可以用经过验证的高质量的流量测试仪产生电信号激励。

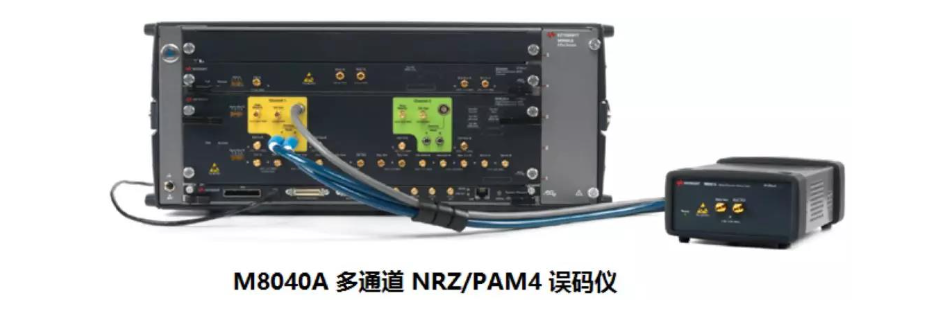

Keysight M8040A误码仪是市面上性能最高、最灵活、连接最简单的NRZ及PAM4误码仪
其主要特性和指标如下：
高速电信号产生：单机箱内可以产生1～2路32Gbps的NRZ信号产生，可以升级64Gbps的PAM4信号或128Gbps的PAM4信号功能用于400G模块测试。
高速电信号误码检测：单机箱内可以支持1～2路32Gbps的NRZ信号误码率检测，可以升级64Gbps的PAM4信号或128Gbps的PAM4误码率检测功能用于400G模块测试。
光压力眼测试：可以升级100G、400G光模块的光压力眼测试及自动校准功能。
预加重：可选内置4阶NRZ/PAM4信号预加重。
抖动注入：可选内置NRZ/PAM4信号的PJ、RJ、BUJ等抖动注入
线性度调整：对PAM4信号3个眼高可独立调整。
接收机均衡：内置可调CTLE均衡器，用于优化误码接收。
自动抖动容限测试：可根据事先设定参数自动调整注入到信号上的抖动频率和大小，并根据误码率变化自动扫描出抖动容限曲线。
PRBS码类型：2n-1, n=7, 10, 11, 13, 15, 23, 31等。
自定义码型长度(每通道)：2Gbit(NRZ)或1G 符号(PAM4) 。
数据流量测试仪

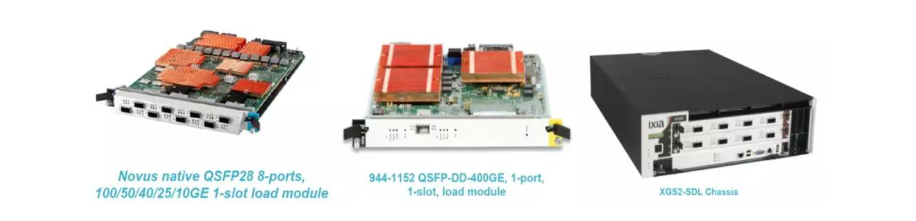

Keysight是德科技的数据测试仪表通过测试仪机框插入测试业务板卡的方式完成组装，并根据插入的不同测试业务板卡提供不同的测试能力。Novus测试业务板卡提供QSFP28接口，K400测试业务卡提供QSFP_DD测试接口。
QSFP28测试业务板卡支持根据IEEE协议，提供扇出(即FAN-OUT) 能力，每个QSFP28接口支持扇出成4个25GE速率SFP28接口，相关协议标准为IEEE 802.3 100GBASE-R、IEEE P802.3bj、IEEE P802.3bm、IEEE P802.3by。
K400测试业务板卡支持400G、200G、100G PAM4速率转换。基于QSFP_DD支持前向纠错(FEC)端口统计，具体的包括: Total Bit Errors, Max Symbol Errors, Corrected Codewords, Total Codewords, Uncorrectable Codewords, Frame Loss Ratio, Pre-FEC Bit Error Rate, and Codeword error distribution analysis;协议以为KP4 RS-544。
支持对400G前向纠错(FEC)注入差错。
支持L1 BERT测试。
