光模块压力眼测试的相关设备连接说明
压力眼测试，是评估25-28G光接收机性能的重要指标，主要是验证接收端对恶劣信号的容忍程度。
这里用到的相关设备有：AXIe主机M9502A+M8195A AWG模块+M9537A内置PC控制器，M9505A主机+M8046A高性能误码仪+M8045A码型发生器，Remote Head M8057A，DCA-M N1092C,8164B光波主机系统，里面集成了光源如81608A+81942A参考接收机+81577A衰减器。还有一些小的部件，如合路器，定向耦合器，光纤若干，转接头若干。
本文会具体介绍各个设备接口测试之间如何连接，构建光接收机压力眼测试系统。

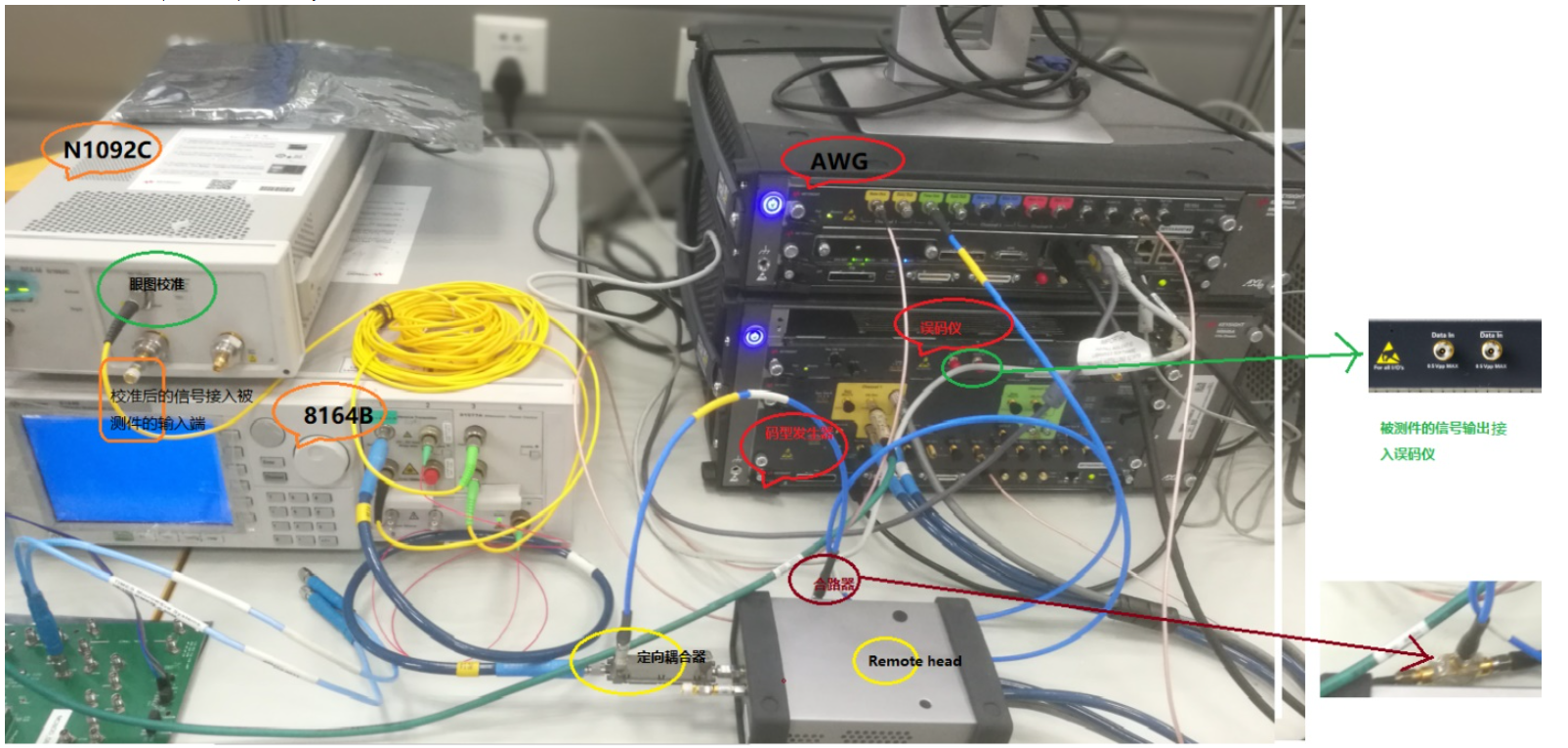

实物图的连接如下：
AWG输出合路的连接线，尽可能短，减少损耗。
根据400G和200G 测试标准802.3bs,做容限测试包含幅度的干扰测试，以及时延干扰测试。
AWG M8195A：产生幅度干扰，需要两路信号，一路正弦信号， 一路高斯噪声。
合路器（分路器）：把AWG输出的两路用作干扰的信号合路
码型发生器M8045A：产生码型信号，以及时延干扰
误码仪M8046A：测试误码率
DCA-M：用作测试前的压力眼图的校准
参考发射机81492A:光电转换单元，把电信号调制到载波光源上
光源81608A：提供相应波段的载波信号
保偏光纤：用于连接可调谐激光源到参考发射机
光衰减器的作用：用于调整衰减值大小， 进而改变信号的幅度，做不同幅度情况下的容限测试。
耦合器：把干扰信号与码型信号耦合
Remote head M8057A：把码型码型发生器输出端延伸出来
PC控制器M9537A：可通过USB电缆连接各个测试设备，测试软件N4917BSCA可以安装在PC控制器中，对所有连接到PC控制器M9537A上的仪器做识别、校准以及测试。另外，安装的FlexDCA软件，也会对接入到DCA-M中的信号，做眼图的校准。
时钟参考
由码型发生器M8045A提供。

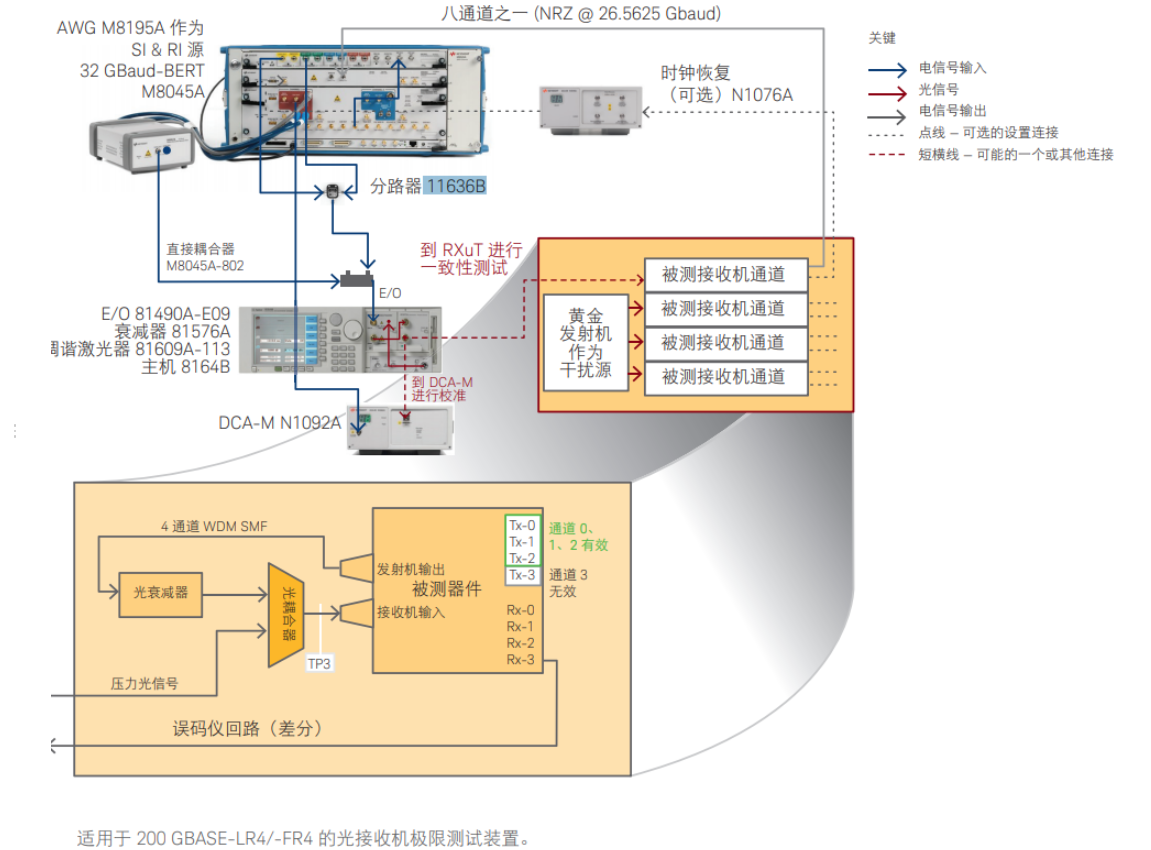

测试流程连接线路
AWG会输出两路干扰信号，一路sine,一路高斯噪声信号，通过合路器合路后输出信号，与码型发生器输出的码型以及抖动信号（经沿远程头（Remote head ）一端输出，远程头（Remote head ）另一输出口做端接，防止外部信号通过这个端口串扰进另一个有用信号出口），通过定向耦合器耦合，接入到参考发射机的电口， 然后与光源输出到参考发射机的光源载波信号进行线性幅度调制，调制后的信号输入到衰减器81577A中，衰减器输出的信号再接入DCA-M中，对眼图（做测试链路）做校准。校准通过后，再把校准后的信号输入给被测件，被测件的输出端，输出信号到误码仪M8046A的差分输入端，做误码率的测试。
在这个过程中，需要做时钟同步， 码型发生器clock out接到误码仪的clock in ,从误码仪的clock out口输出接到DCA-M的Clock in（眼图校准时使用，测试产品时就用不到DCA-M了）。码型发生器的Trig out 信号可以设置为另一时钟信号提供给AWG M8195A，这样构成信号的同步。
注意：更改波长，需要重新做下校准，再测试。
