如何使用keysight 86100D测试眼图?有哪些应用场景?
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

如何使用keysight 86100D测试眼图?有哪些应用场景?

2023-07-26
浏览次数:1533次

keysight 86100D测试眼图(86100A/B/C同理)

•  选择合适的硬件配置,根据您的信号类型和速率,选择相应的带宽、灵敏度和时钟恢复的模块。例如,对于高达 32 GBaud 的 PAM-4 信号,您可以选择双 50 GHz 的电气带宽模块 86108B 或者 34 GHz 的光学带宽模块 86105D-281

•  连接您的信号源和 DCA-X 主机,并打开 FlexDCA 用户界面。选择 Eye/Mask 模式,并设置好触发、时基、垂直和水平参数。

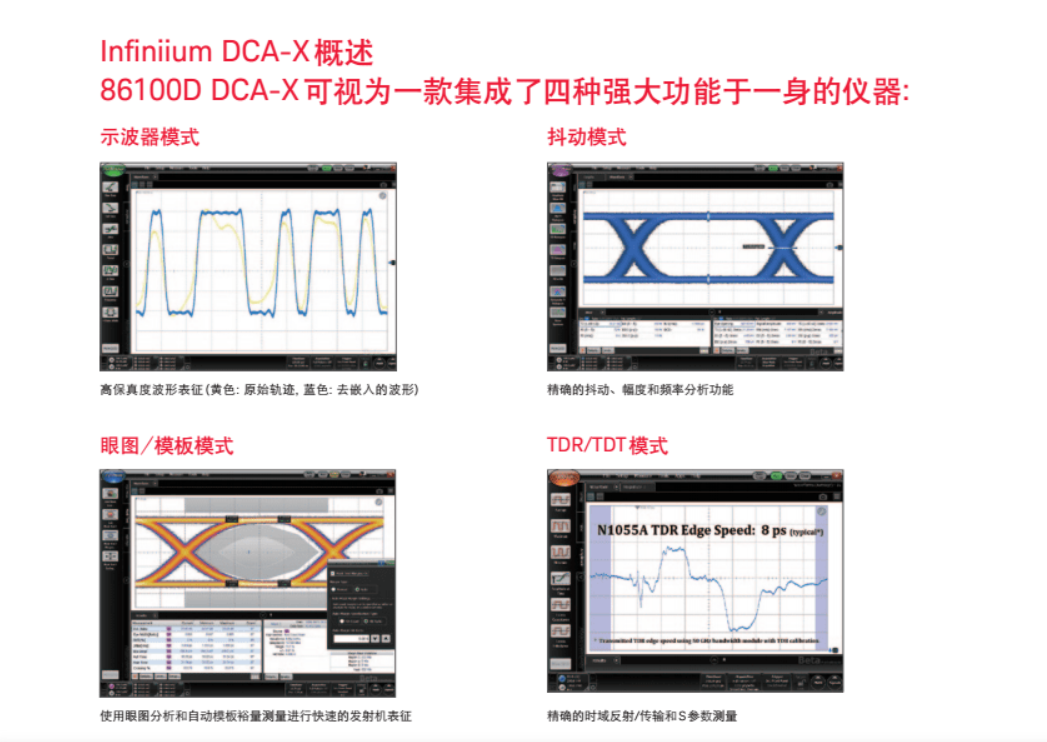

•  在 Eye/Mask 模式下,可以对眼图进行各种测量,包括眼宽、眼高、眼偏斜、电平幅值、电平噪声、电平偏斜等,也可以使用内置的标准掩模或自定义掩模来进行掩模测试。

•  如果需要对 PAM-4 信号进行更深入的分析,可以使用 86100D-9FP PAM-N 分析软件,它可以提供更多的功能,如线性度测量、均衡器设置、相位噪声分析等。

•  如果需要对 PAM-4 信号进行抖动和幅度分析,可以使用 86100D-200/300 软件选项,它可以对 IEEE JP03 模式进行精确的抖动频谱、抖动分量和幅度分量分析。

•  如果需要对 PAM-4 信号进行去嵌入、嵌入或仿真,可以使用,它可以让您在测量或仿真的信号上添加或移除通道效应。

aglient 86100D有哪些应用场景

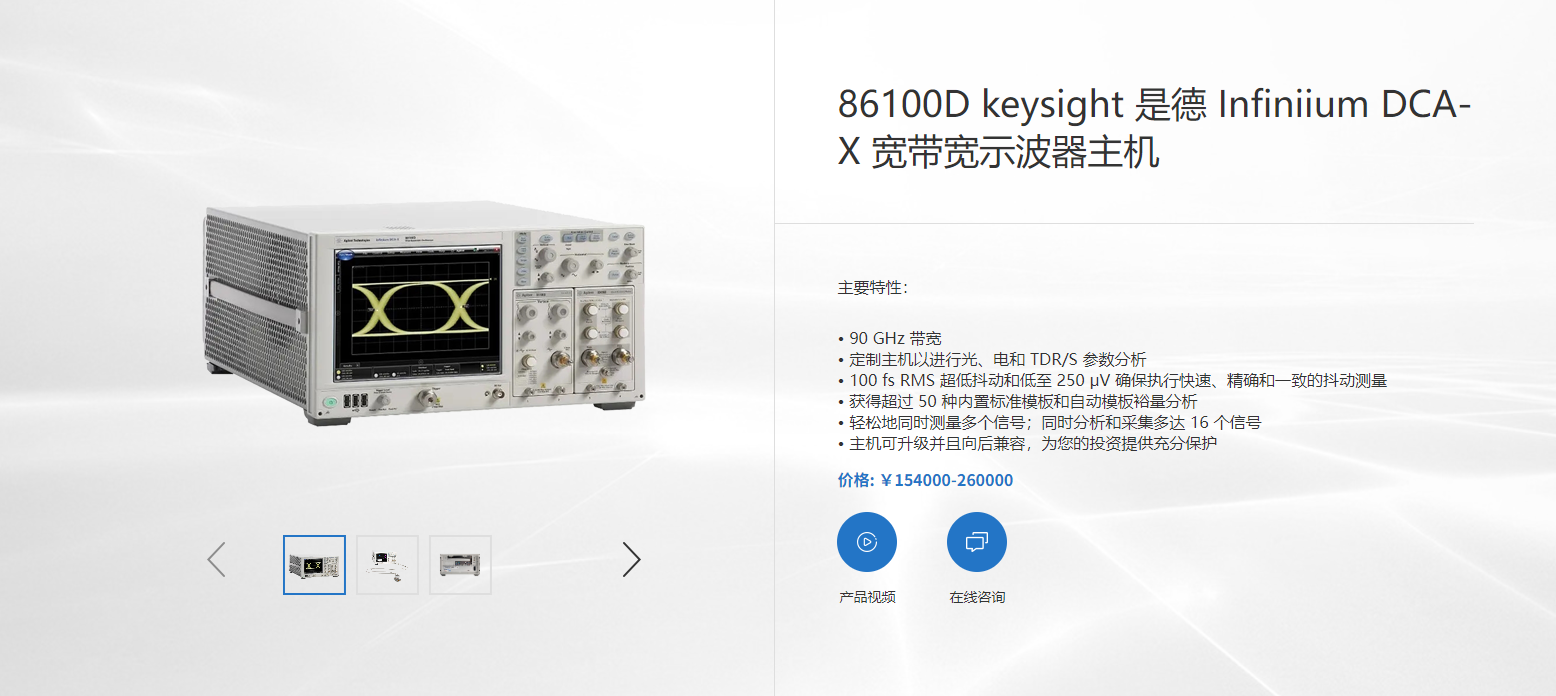

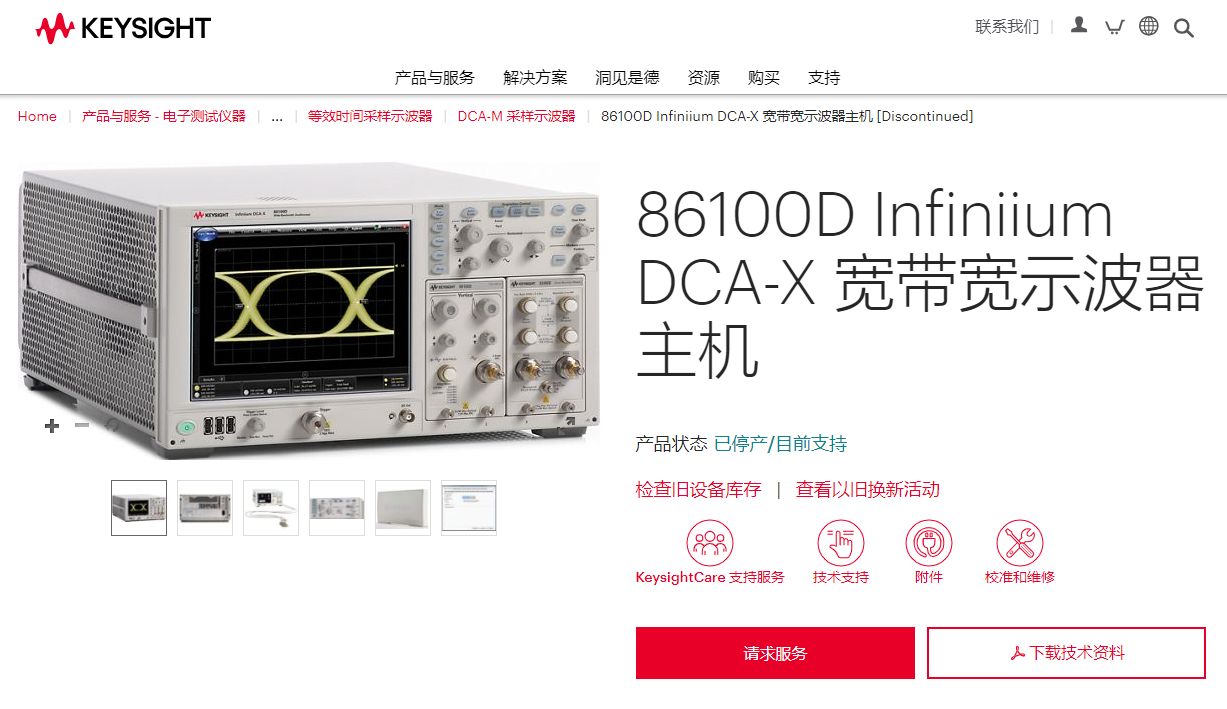

86100D 是一款高性能的宽带示波器,它可以对高速数字设计进行精确和准确的测量,从 50 Mb/s 到超过 80 Gb/s。它有以下几种应用场景:


•  光学收发器的设计和生产测试,它可以提供眼图分析、参考接收器、掩模测试等功能,以及符合各种行业标准的测量。

•  电子 ASIC/FPGA/IC 的设计和表征,它可以提供波形分析、抖动分析、相位噪声分析、均衡器设置等功能,以及去嵌入、嵌入或仿真信号的能力。

•  TDR/TDT/S-参数的串行总线设计、电缆和 PCB 通道表征,它可以提供时域反射/传输阻抗和 S-参数测量,以及对通道效应的去嵌入、嵌入或仿真。

KEYSIGHT 86100D有哪些其他功能?

86100D除了我之前提到的功能外,还有一些其他的功能,根据需求,列举了以下几点:


•  它可以提供综合的去嵌入/嵌入功能,使用 86100D-SIM InfiniiSim-DCA 许可证,可以对信号进行去除或添加线路或器件的影响,从而更准确地评估信号的质量。

•  它可以提供先进的信号处理,例如滤波、FFT、差分和集成功能,可以对信号进行不同的变换和操作,以便更好地分析信号的特性。

•  它可以提供新的测量功能,包括数据相关脉宽收缩(DDPWS)、不相关抖动(UJ)、J2、J9 等等,可以对信号的抖动和噪声进行更深入的分析和量化。

•  它可以提供相位噪声/抖动频谱分析、相位锁定环(PLL)分析、自定义分析(MATLAB)等功能,可以对信号的相位稳定性、时钟同步性、自定义算法等进行更专业的评估和优化。
