光谱分析仪是一种用于测量光源的波长、功率、频谱等参数的仪器，广泛应用于光通信、信息处理/存储、生物医学等领域。在这些领域中，对光谱分析仪的性能要求越来越高，例如波长精度、动态范围、功率量程等。为了满足这些要求，横河 Yokogawa推出了一款具有世界一流光学性能的光谱分析仪——Yokogawa AQ6370D。

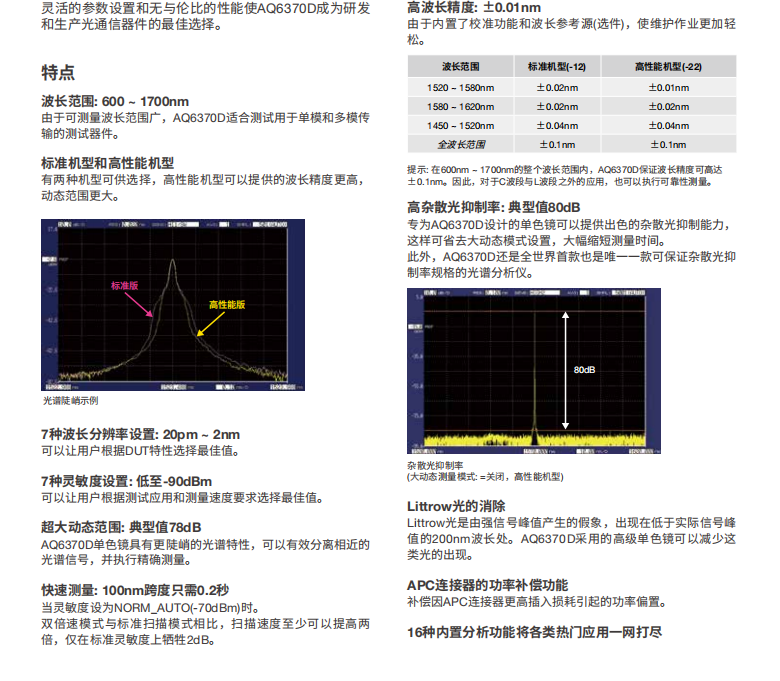

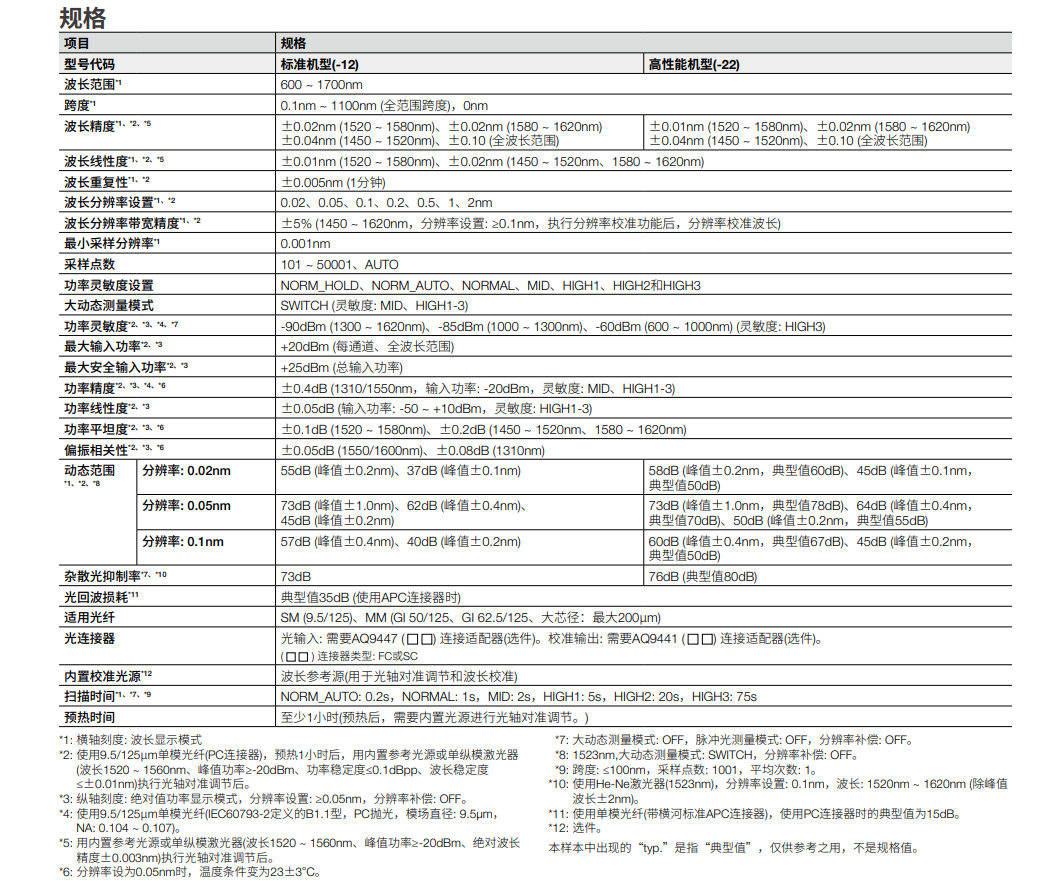

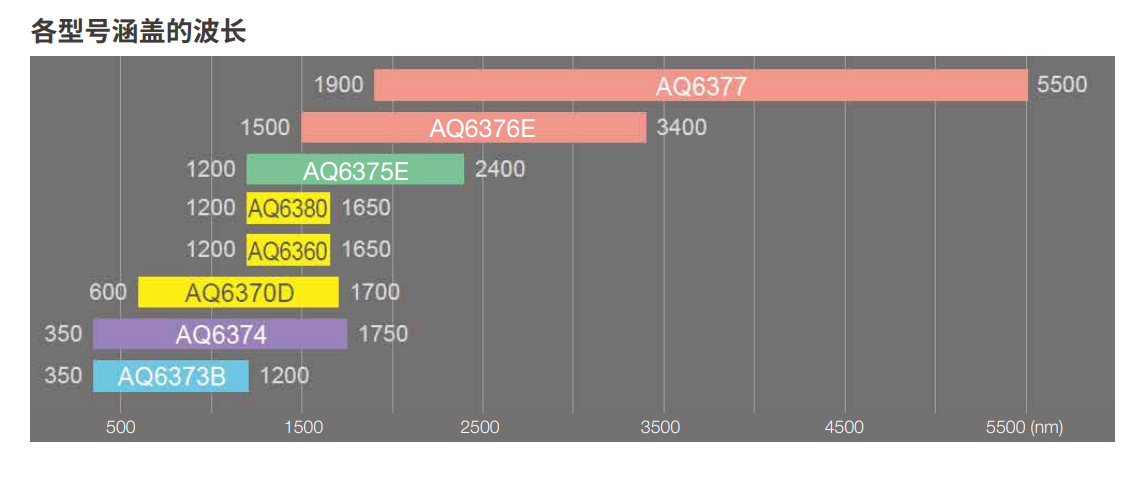

横河 AQ6370D是一款波长范围600~1700nm的光谱分析仪，适用于单模和多模光纤。它具有以下优点：
• 高波长精度：±0.01nm，可以准确测量和分辨微小的波长差异。
• 大动态范围：78dB ，可以同时测量高功率和低功率的光信号，无需切换增益或衰减器。
• 宽功率量程：+20~-90dBm，可以测量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信号。
• 高分辨率：0.02nm（600~1050nm），0.05nm（1050~1700nm），可以清晰地显示细微的频谱结构。
• 高速扫描：最快可达0.5秒/100nm，可以快速测量动态变化的光信号。
• 自动分析功能：可以对DFB-LD、FP-LD、EDFA等光源进行参数测量和评估，如中心波长、线宽、信噪比、增益、噪声系数等。

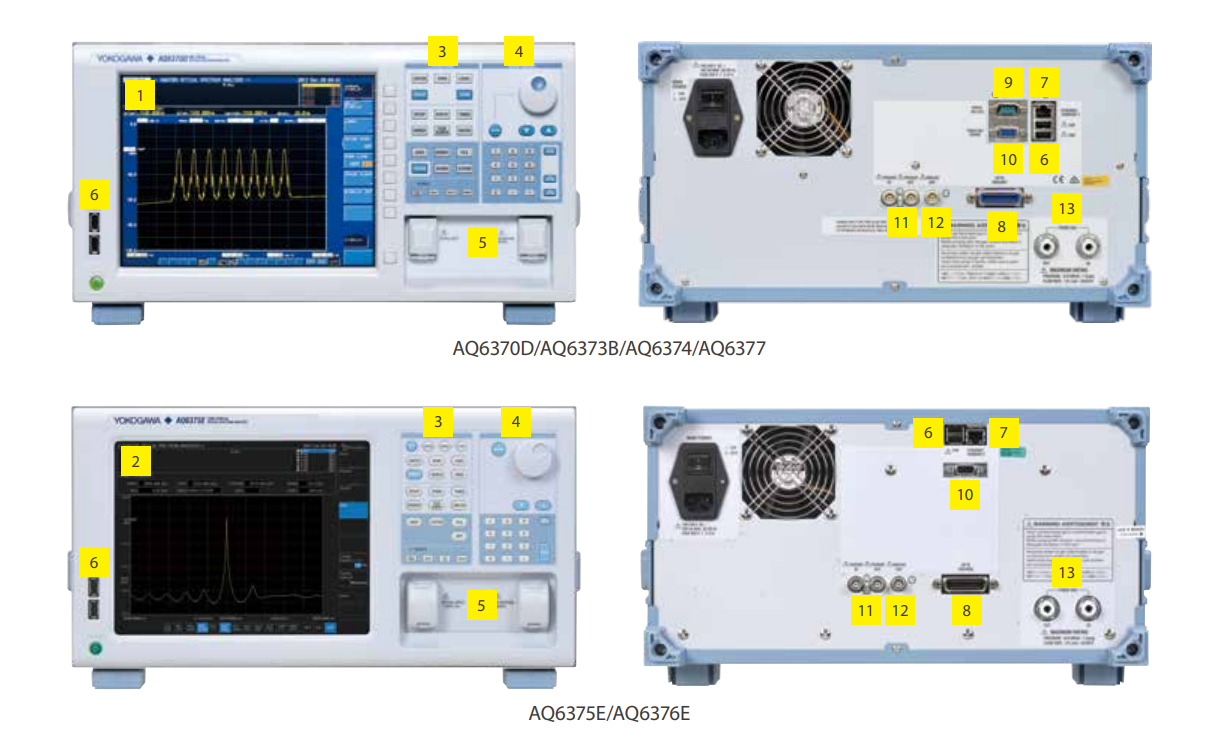

• 易于操作：具有大屏幕彩色液晶显示器，触摸屏操作，多种接口和存储方式，以及丰富的软件支持。
AQ6370D 光谱分析仪 行业和领域的应用：
• 光通信：AQ6370D可以用于测试和分析WDM信号、DWDM信号、光放大器、光开关、光滤波器、光分路器、光隔离器等光通信组件和系统的性能 。
• 信息处理/存储：AQ6370D可以用于测试和分析激光二极管、激光打印头、激光存储介质、激光读写头等信息处理和存储设备的性能 。
• 生物医学：AQ6370D可以用于测试和分析生物组织的吸收和散射特性，以及生物传感器、生物芯片、生物显微镜等生物医学仪器的性能 。
AQ6370D光谱仪，有哪些其他功能？
AQ6370D是一款高性能的光谱分析仪，它具有多种功能，可以满足不同的测试需求。除了我之前提到的波长校准和光轴对准调节功能，AQ6370D还有以下功能：
• 数据长期记录功能：这个功能可以用于长期稳定度测试以及系统或器件的温度循环试验。每个测量点的光谱也会一起保存用于回看或实效分析。这个功能可以有效提高测试效率，并且在长时间测试（十小时或更久）过程中无需工人监管记录，可以有效节省资源，提高效率。
• 门采样功能：这个功能有助于光传输系统的循环回路测试。AQ6370D使用外部门信号获得通过特定环路的信号的光谱。
• 曲线放大功能：这个功能可以通过点击和拖动鼠标来改变显示条件，如中心波长和跨度。可以立即放大感兴趣的区域并随意移动。
• USB存储：这个功能可以支持大容量移动存储和硬盘存储。AQ6370D有512MB内存，可保存20,000多个波形数据。
• 多曲线一次保存功能：这个功能可以将7条曲线即刻保存到一个文件中。
Yokogawa AQ6370D可以测试哪些器件或系统？
• 光有源器件，如激光二极管、光纤激光器、光纤放大器、光收发器等。
• 光无源器件，如滤波器、FBG、AWG、WSS、ROADM、光纤等。
• 光传输设备，如DWDM、CWDM等。
• 应用光子设备，如光开关、光调制器、光隔离器等。
横河 Yokogawa AQ6370D进行光轴对准调节?
• 打开电源，用FC-FC接口的光纤将AQ6370D的光输入连接器与光输出连接器连接起来。
• 按SYSTEM OPTICAL ALIGNMENT键，选择ALIGNMENT START。
• 按ENTER键开始光轴对准调节。等待调节完成后，按ESC键退出。

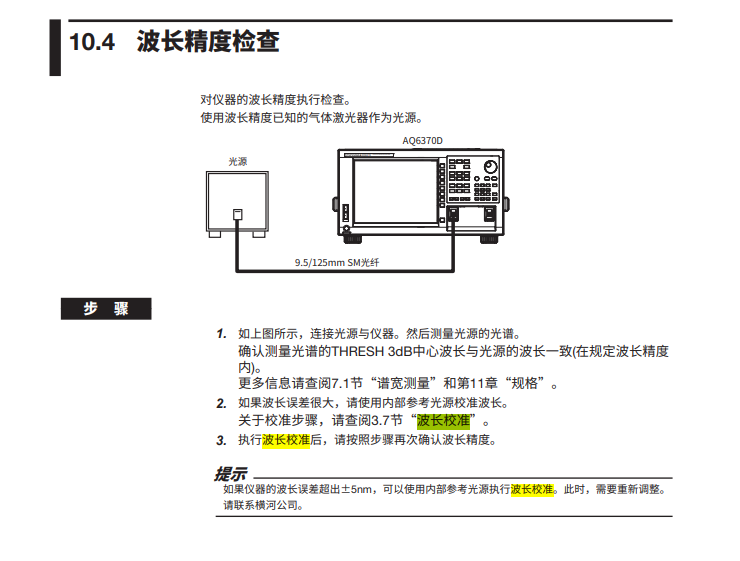

Yokogawa AQ6370D 光谱分析仪进行波长校准?
打开电源，用FC-FC接口的光纤将AQ6370D的光输入连接器与光输出连接器连接起来。
按SYSTEM OPTICAL ALIGNMENT键，选择ALIGNMENT START。
选择WAVELENGTH CALIBRATION，按ENTER键。
选择INTERNAL SOURCE或EXTERNAL SOURCE，按ENTER键。
如果选择EXTERNAL SOURCE，需要用稳定的单波长光源输入到AQ6370D的光输入连接器，并设置好输入波长和功率。
按ENTER键开始波长校准。等待校准完成后，按ESC键退出。
横河 AQ6370D光谱仪，测试光纤激光器？
准备好需要测试的光纤激光器和AQ6370D，以及适合的光纤连接器和电源线。
将AQ6370D的电源线插入电源插座，并按下电源开关。
将光纤激光器的输出端连接到AQ6370D的输入端，注意选择合适的单模或多模光纤，并使用相同类型的连接器。
按下AQ6370D的菜单键，选择“设置”选项，然后选择“波长校准”功能，按照屏幕上的提示进行波长校准。
按下AQ6370D的菜单键，选择“设置”选项，然后选择“光轴对准”功能，按照屏幕上的提示进行光轴对准。
按下AQ6370D的菜单键，选择“设置”选项，然后选择“测量条件”功能，根据需要设置波长范围、分辨率、灵敏度、平均次数等参数。
按下AQ6370D的菜单键，选择“设置”选项，然后选择“显示条件”功能，根据需要设置中心波长、跨度、参考电平、标尺等参数。
按下AQ6370D的菜单键，选择“设置”选项，然后选择“分析条件”功能，根据需要设置峰值搜索、波长精度、动态范围、杂散光抑制等参数。
按下AQ6370D的测量键，开始测量光纤激光器的输出光谱，并在屏幕上显示结果。
按下AQ6370D的分析键，开始分析光纤激光器的输出特性，如中心波长、峰值功率、信噪比、线宽等，并在屏幕上显示结果。
按下AQ6370D的存储键，将测量和分析结果保存到内部存储或外部USB存储中。
