数字采样示波器是一种用于测量和分析高速数字信号的仪器，它可以对信号进行等效时间采样，从而实现高于实时带宽的采样率。数字采样示波器有多种型号和品牌，不同的仪器有不同的性能和功能，适用于不同的测试场景和需求。
常见数字采样示波器有以下几类
• [DCA-X 采样示波器]：由 Keysight 生产的等效时间采样示波器，可以对 50 Mb/s 到 224 Gb/s 的高速数字设计执行精确的测量和分析。它具有保真度和带宽，以及多种专业的应用软件，可以完成复杂的测试任务，如抖动、噪声、BER、SDLA 等。它还支持高性能真正差分TDR测量，可以对高频电路进行阻抗检定和网络分析。
• [DSA8300 数字串行分析仪]：由 Tektronix 生产的等效时间采样示波器，为通信信号分析、串行数据网络分析以及串行数据链路分析应用提供业内领先的保真测量和分析功能。它具有超低时基抖动、高垂直分辨率、高带宽和多种光接口和电接口模块，可以满足各种光数据速率和电数据速率的测试需求。它还提供了多种先进的分析功能，如 PAM4 分析、TDECQ 分析、SNDR 分析、TDR 分析、S 参数测量等。
• [PNA-X 网络分析仪]：由 Keysight 生产的高度综合、非常灵活的微波测试引擎，可用于测量放大器、混频器、变频器和其他有源器件。它的硬件包括两个内部信号源、一个信号合路器、S 参数和噪声接收机、脉冲调制器和发生器以及一组灵活的开关。它还提供了多种软件选项，如非线性矢量网络分析 、非线性脉冲 IV 和非线性差动/共模 等，可以对有源器件进行全面的表征。
简单介绍DSA8300数字采样示波器

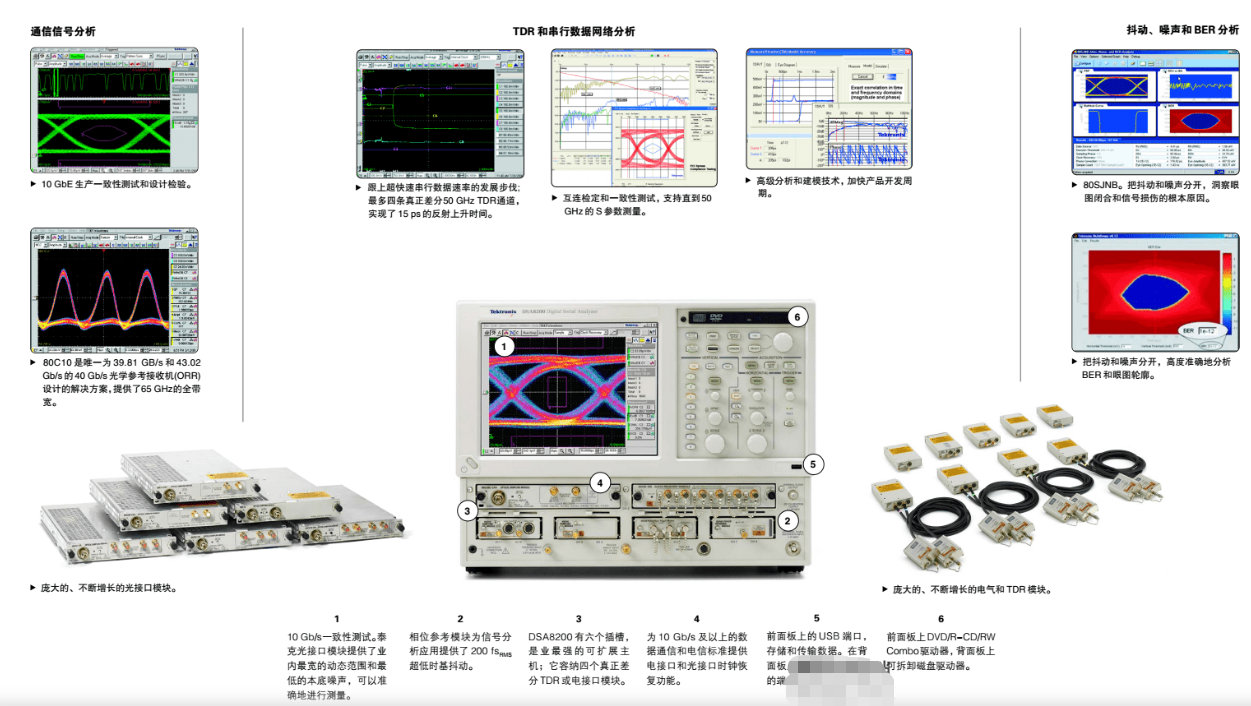

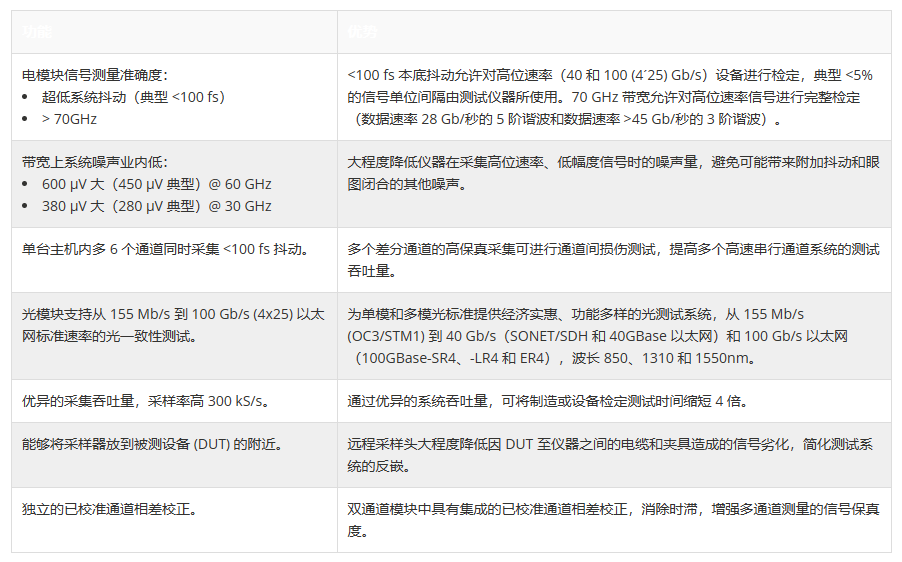

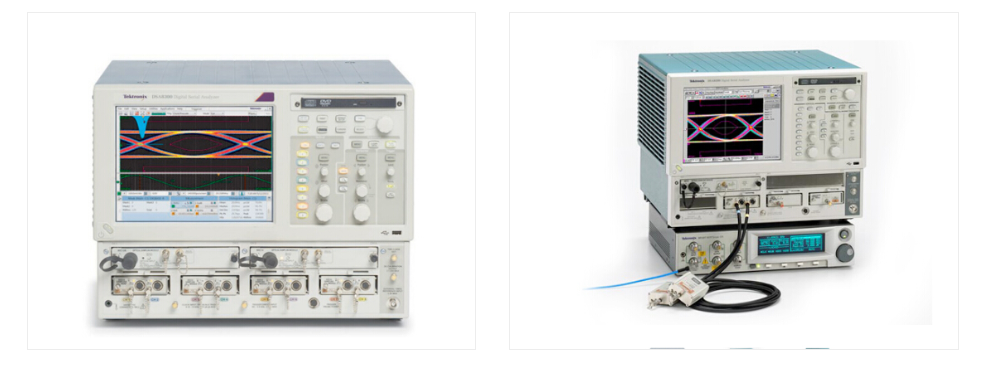

DSA8300 是一款由泰克 Tektronix 生产的先进的等效时间采样示波器，它可以对高速数字信号进行测量和分析，支持从 155 Mb/s 到 100 Gb/s 的数据速率。它具有以下主要特点和优点h：
• 超低时基抖动：在同时采集的最多 8 条通道上，典型值为 425 fs；在配备 82A04B 相位参考模块时，在最多 6 条通道上典型值为<100 fs。
• 业内最高的垂直分辨率：16 位模数转换器，电接口分辨率<20 μV LSB (1 V 全量程)，光接口分辨率取决于光接口模块的动态范围。

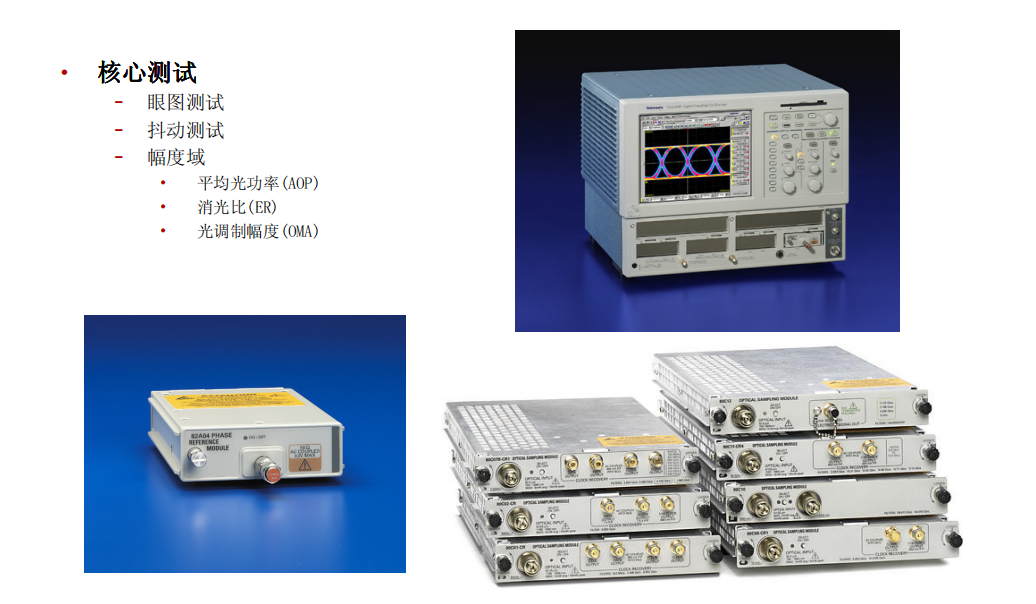

• 灵活的配置：通过当前采样模块系列，DSA8300 支持同时采集最多 8 个信号，多种光接口、电接口和附件模块，满足不同的测试要求。
• 标准分析功能：为 NRZ、RZ 和脉冲信号类型提供了一套完整的超过 120 种自动测量功能，80 多种行业标准模板，自动进行模板测试。
• 高测试吞吐量：每条通道高达 300 kS/s 的采样采集速率，高效编程接口。
DSA8300 的常见故障有以下几种：
不开机；开机进入系统后进不去测试固件；
自检失败；通道无输出无波形等。
DSA8300支持哪些接口类型？
DSA8300 支持多种接口类型，包括光接口和电接口。光接口模块可以支持从 155 Mb/s 到 100 Gb/s 的光数据速率，包括 NRZ、RZ、PAM4 等信号格式。电接口模块可以支持从 20 GHz 到 70 GHz 的电带宽，包括单端和差分信号。具体的接口类型和规格可以参考 DSA8300 的数据表或产品介绍。
DSA8300有哪些应用场景？
DSA8300是一款数字串行分析仪，它可以用来测试和分析各种高速通信和数据传输的光接口和电接口。它的应用场景包括：
• 设计和验证电信和数据通信器件和系统，如ITU/ANSI/IEEE/SONET/SDH等标准。
• 制造和一致性测试光发射机和光接收机，如100G-SR4、400G-M4等规范。
• 高性能真正差分TDR测量，用于检测电接口信号路径的阻抗不连续性和S参数。
• 串行数据应用阻抗检定和网络分析，用于评估互连的信号完整性和仿真模型提取。
• 高级抖动、噪声、BER和SDLA分析，用于诊断眼图闭合的原因和评估PAM4信号的质量。
如何使用DSA8300进行测量？
DSA8300测量按照以下步骤操作：
• 选择合适的采样模块，根据您要测量的信号类型和特性，选择电接口模块或光接口模块，并将其插入 DSA8300 的模块插槽中。您可以同时使用多个采样模块，最多可以同时测量 8 个信号。
• 连接被测信号到采样模块的输入端口，并连接参考时钟信号到采样模块或时钟恢复模块的时钟输入端口。如果您使用光接口模块，您还需要选择合适的光纤连接器和光滤波器。
• 设置 DSA8300 的参数，包括时基、触发、垂直、水平、测量等。您可以使用 DSA8300 的触摸屏或远程控制接口进行设置。您还可以使用 DSA8300 的自动设置功能，让仪器根据被测信号自动调整参数。
• 开始测量，并观察 DSA8300 的显示屏上的波形和测量结果。您可以使用 DSA8300 的各种分析功能，如抖动分析、噪声分析、BER 分析、模板测试、S 参数分析等，对信号进行深入的评估和诊断。
