keysight N1092系列 是德 采样示波器 汇总
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

keysight N1092系列 是德 采样示波器 汇总

2023-08-29
浏览次数:962次

keysight N1092系列是一款高性能的光电信号采样示波器,可以提供高灵敏度、高吞吐量、高精度和紧凑型设计等优势。它具有一个光通道,可以支持 28/45 GHz 的带宽,以及一个选件 CDR,可以实现时钟恢复和数据分析。它还可以与其他 N1090A 系列的光通道和电通道组合,以满足不同的测试需求 。


主要特点:

•  高灵敏度:可以测量低于 -15 dBm 的光信号,而不需要任何外部放大器或衰减器。

•  高吞吐量:可以实现快速的数据采集和分析,每秒可以处理超过 1000 万个波形。

•  高精度:可以提供高达 0.5 ps 的时间分辨率和高达 0.1 dB 的幅度分辨率。

•  紧凑型设计:只占用一个 3U 的机架空间,节省了实验室的空间和成本。

keysight N1092系列 附件:

•  光纤连接器:支持 FC/PC、FC/APC 和 LC/PC 等多种类型的光纤连接器 。

•  光纤电缆:需要使用单模光纤电缆来连接光源和光探头 。

•  光探头:可以与多种类型的光探头配合使用,例如 N1021B、N1023B 和 N1024B 等 。

•  电源线:使用标准的 AC 电源线来连接电源 。


keysight N1092系列 软件:

•  FlexDCA 软件:为 N1090A 系列设计的软件,可以实现波形显示、测量、分析和报告等功能 。

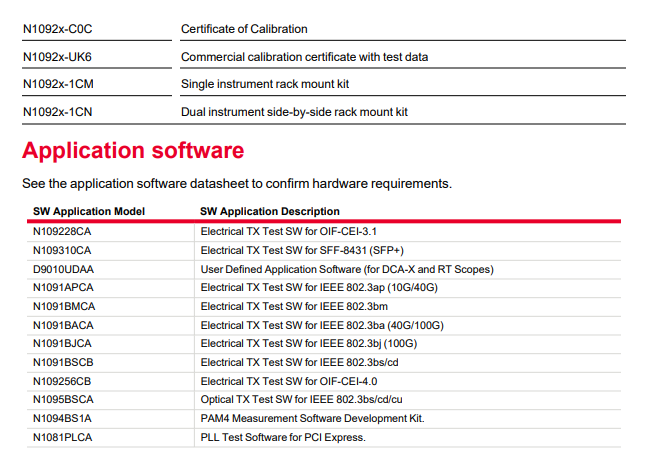

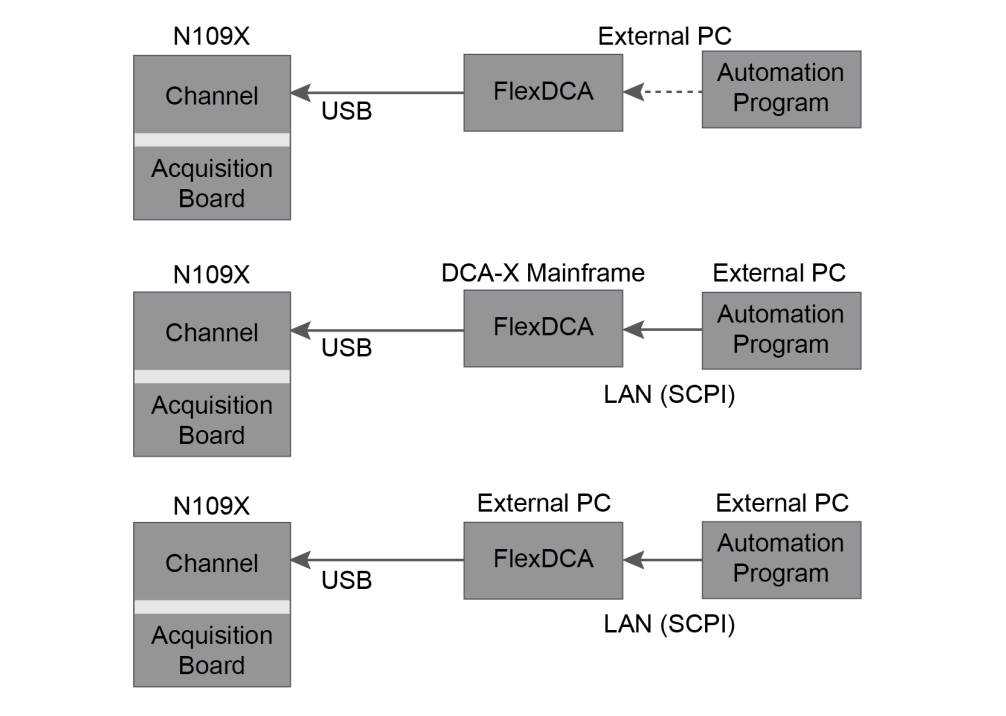

•  FlexDCA 远程接口软件:这是一款可以远程控制 N1090A 系列的软件,可以通过 LAN、GPIB 或 USB 等接口来连接 PC 和示波器 。

•  PAM-N 分析软件:对 PAM-4 和 NRZ 信号进行分析的软件,可以提供眼图、眼图掩模、眼图轮廓、眼图参数、直方图、TDECQ 和 BER 等功能 。

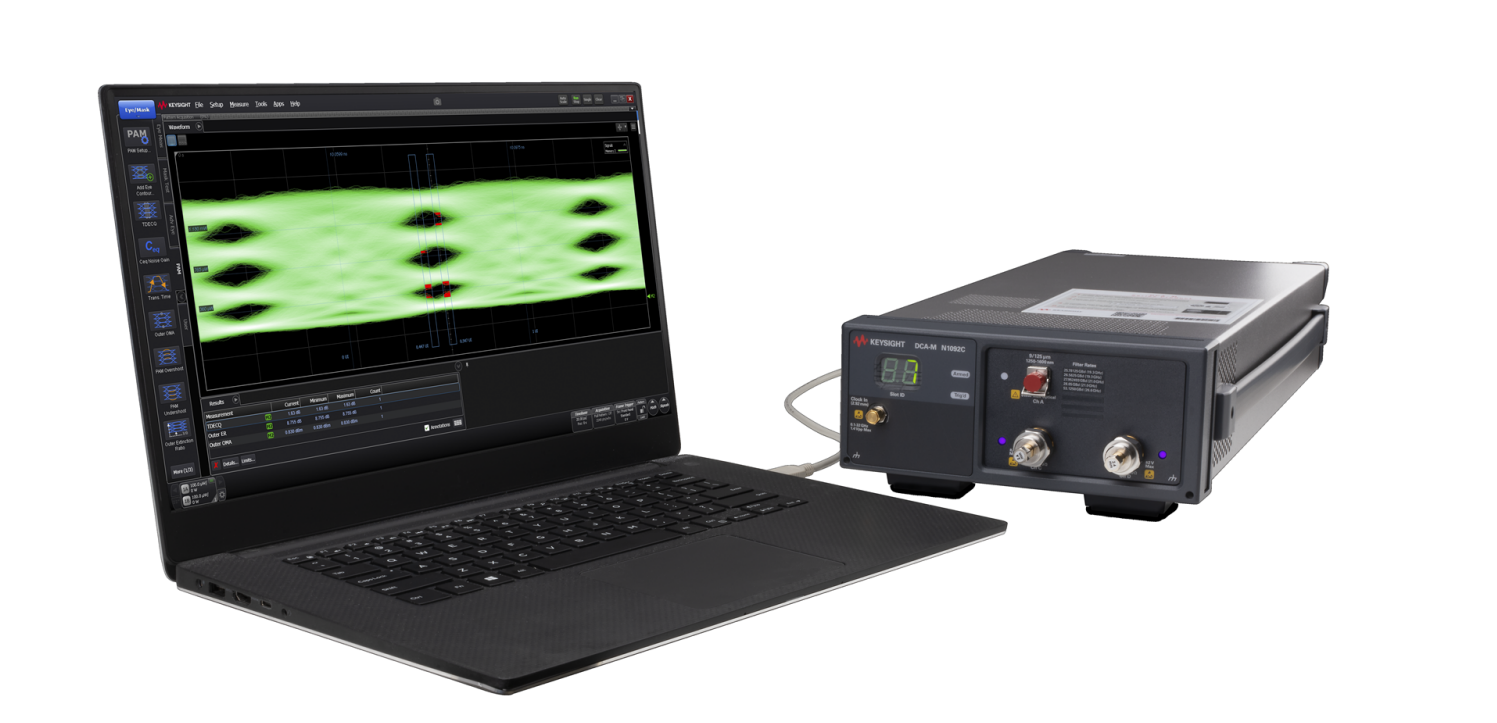

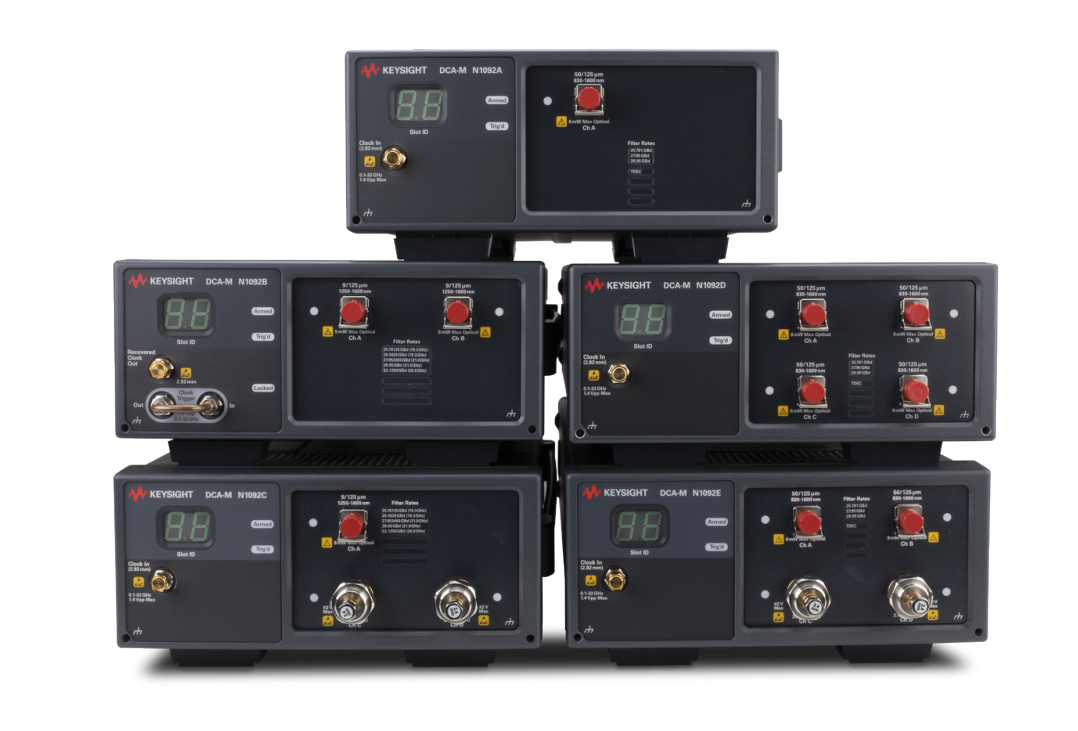

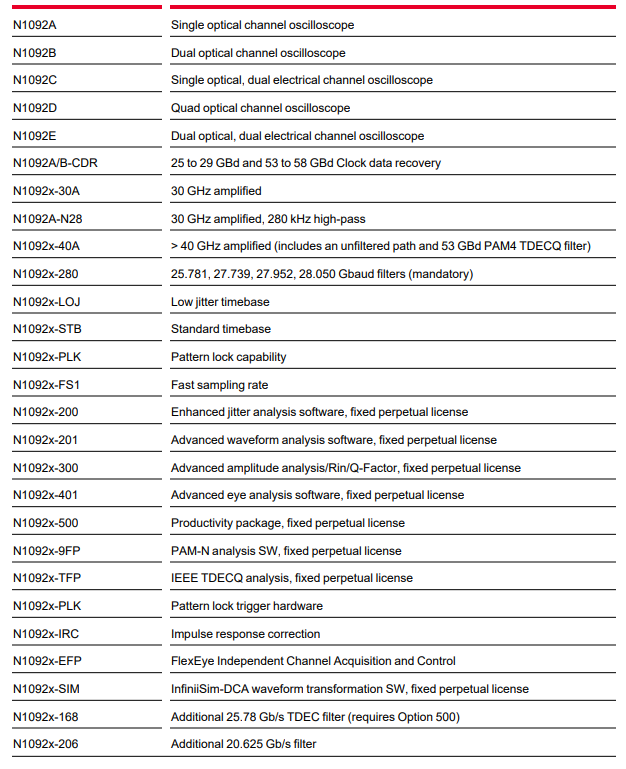

keysight N1092系列有哪些型号?

•  N1092A:一款 DCA-M 采样示波器,配有一个光通道和两个电通道。N1092A 适用于验证光发射机是否符合通信标准。光通道带宽为 40 GHz(选件 40A)、电通道带宽为 30 GHz。

•  N1092B:一款 DCA-M 采样示波器,配有一个光通道和两个电通道。N1092B 适用于验证光发射机是否符合通信标准。光通道带宽为 40 GHz(选件 40A)、电通道带宽为 50 GHz。

•  N1092C:一款 DCA-M 采样示波器,配有一个光通道和两个电通道。N1092C 适用于验证光发射机是否符合通信标准。光通道带宽为 >40 GHz(选件 40A)、电通道带宽为 50 GHz。

•  N1092D:一款 DCA-M 采样示波器,配有两个光通道和两个电通道。N1092D 适用于验证光发射机是否符合通信标准。光通道带宽为 >40 GHz(选件 40A)、电通道带宽为 50 GHz。

•  N1092E:一款 DCA-M 采样示波器,配有四个光通道和两个电通道。N1092E 适用于验证光发射机是否符合通信标准。光通道带宽为 >40 GHz(选件 40A)、电通道带宽为 50 GHz。

keysight N1092系列 应用场景:

•  测试光发射机:对光发射机的输出信号进行测量和分析,例如波长、功率、频谱、调制质量、眼图等。

•  测试光接收机:对光接收机的输入信号进行测量和分析,例如灵敏度、动态范围、误码率等。

•  测试光模块:对光模块的性能进行测量和分析,例如插入损耗、串扰、色散、偏振等。

•  测试光互连:对光互连的传输效率进行测量和分析,例如衰减、反射、折射、相位等。

keysight N1092系列 可以测试哪些光通信系统和组件?

•  8.4 到 64 Gbaud 的高速光通信系统,包括 PAM-4 波形。

•  750 nm 到 1630 nm 波长的多模和单模光信号。

•  光发射机的眼图、消光比、抖动、波形参数等。

•  光接收机的脉冲响应、灵敏度、RIN 等。


购买哪些附件来使用 keysight N1092系列?

•  USB 电缆(用于连接 DCA-X 主机或用户的个人电脑)。这个附件已经包含在 的产品中,无需额外购买。

•  电源线。这个附件也已经包含在 N1092A 的产品中,无需额外购买。

•  仪器罩。这个附件也已经包含在 N1092A 的产品中,无需额外购买。

•  FlexDCA 软件。这个软件是用于控制和分析 N1092A 的必要软件,您可以在官方产品页面。

N1092A 与 N1090A 系列有什么区别:

•  N1092A 的数据速率范围更高,可支持 20 Gb/s 至 53 GBaud 的测量,而 N1090A 的数据速率范围为 1 Gb/s 至 10 Gb/s。

•  N1092A 的噪声更低,低至 4 μW,而 N1090A 的噪声低至 1 μ。这意味着 N1092A 可以提供更高的动态测量范围和灵敏度,特别适合 PAM-4 波形分析。

•  N1092A 的电通道带宽更宽,可达 30 GHz 和 50 GHz,而 N1090A 的电通道带宽为 20 GHz。这可以提高电信号的测量精度和分辨率。

•  N1092A 可以选择 PLK 和 IRC 这两个选件,来实现码型锁定触发和脉冲响应校准,从而扩展其数据速率范围和参考接收机功能。N1090A 不支持这些选件,也不支持需要用到码型锁定时钟的测量。


如何利用采样示波器 FlexDCA 软件进行仿真分析

1. 打开 FlexDCA 软件,并选择File>Open>Simulation Data,或者点击工具栏上的Simulation Data图标。

2. 在弹出的对话框中,选择您想要导入的仿真数据文件,或者输入文件名和路径。您可以导入多个文件,并在Data Source列表中查看和选择不同的数据源。

3. 点击OK,FlexDCA 软件将自动加载并显示您选择的仿真数据波形。您可以在Waveform View窗口中查看和调整波形的显示设置,例如缩放、偏移、网格、标记等。

4. 在Measurement View窗口中,您可以选择和执行不同的测量功能和分析工具,例如眼图模板、消光比、抖动分析、波形转换等。您可以在Measurement Results窗口中查看测量结果,并在Measurement Setup窗口中调整测量参数。

5. 如果您想要导出或保存您的仿真分析结果,您可以选择File>Export>Waveform Data或者File>Save As,并选择合适的格式和位置。


FlexDCA 支持哪些操作系统平台?

支持以下操作系统:

•  Windows 11(在 A.07.40 及以上版本中支持)

•  Windows 10(在 A.05.00 及以上版本中支持)

•  Windows 7 64-bit(在 A.05.00 及以上版本中支持,但将于 2023 年 10 月结束支持)


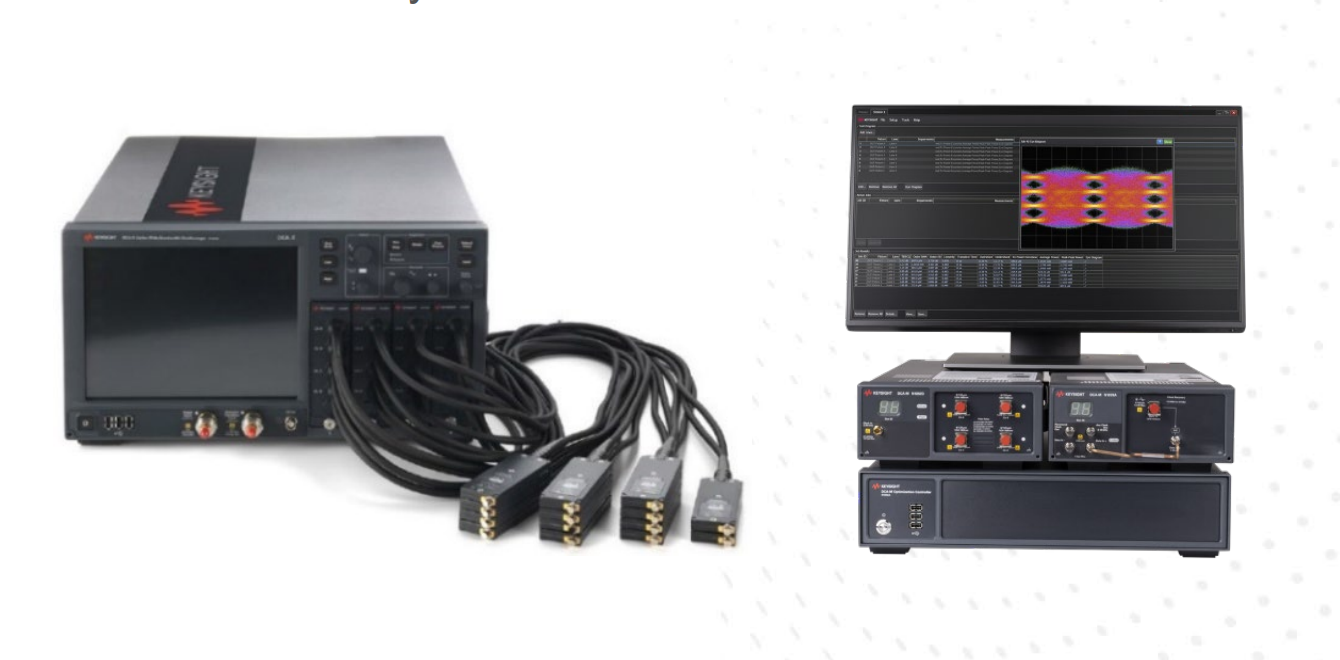

Keysight FlexDCA使用

Keysight  FlexDCA 适用于 N1000A DCA-X、DCA-M 或独立时钟恢复的新用户界面。它可以用于测试和验证高速光通信系统和组件,包括 PAM-4 波形。它可以在 DCA-X 主机或用户的个人电脑上运行,并使用 USB 电缆连接到 DCA-M。


FlexDCA 可以通过局域网连接控制 86100C 或 86100D,也可以在离线模式下使用保存的波形或内置波形仿真器运行。它还提供了去嵌入和嵌入功能,以及多种测量工具,如抖动分析、波形分析、幅度分析、锁相环测量等。FlexDCA 还支持多种合规性测试应用软件,如 OIF CEI 3.1、IEEE 802.3(以太网)、SFF-8431(SFP+)等
