Keysight 86100D和86105C光电模块 DCA-X 是德 示波器使用说明
2023-09-12
浏览次数：1780次
本文将详细介绍DCA-X86100D(86105C)光示波器的使用方法，包括设备特点、操作步骤、注意事项、应用实例和维护保养。
一、设备特点

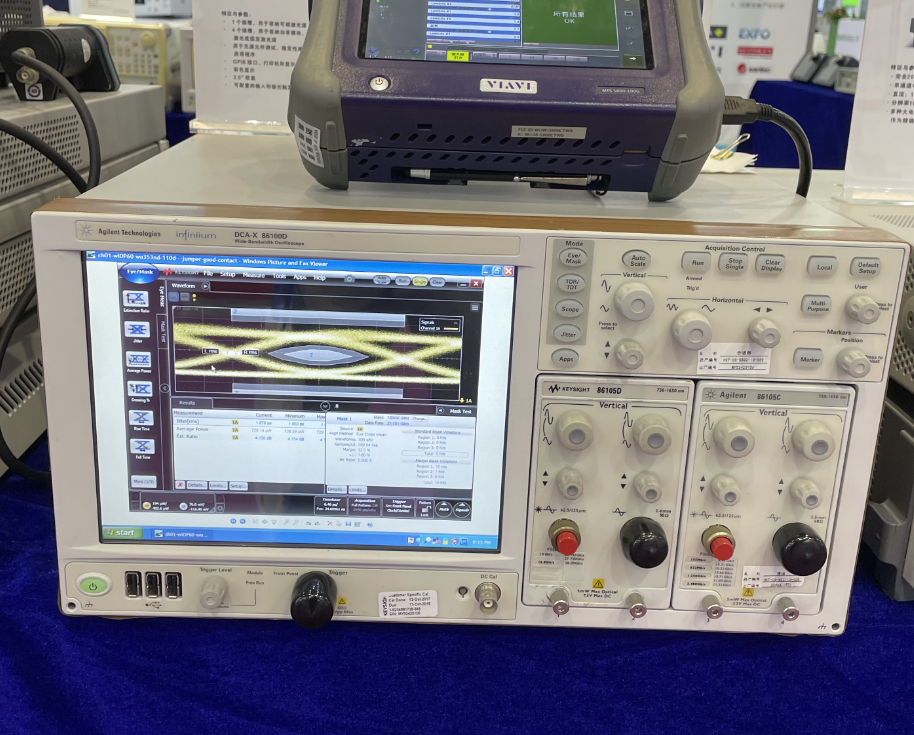

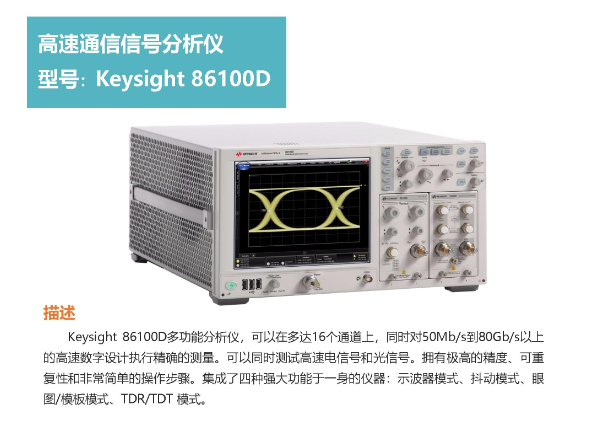

DCA-X 86100D(86105C)光示波器是一种高性能的光纤示波器，适用于测量各种光纤参数，如光功率、光波长、光衰减等。它具有以下特点：
• 90 GHz 带宽
• 定制主机以进行光、电和 TDR/S 参数分析
• 100 fs RMS 超低抖动和低至 250 μV 确保执行快速、精确和一致的抖动测量
• 获得超过 50 种内置标准模板和自动模板裕量分析
• 轻松地同时测量多个信号；同时分析和采集多达 16 个信号
• 主机可升级并且向后兼容，为您的投资提供充分保护
二、操作步骤
- 打开DCA-X86100D(86105C)光示波器的电源开关，等待设备自检完成，进入待机状态。连接光纤
- 将待测光纤连接到设备的输入端口，确保连接稳定可靠。选择测量模式
- 在设备主界面选择测量模式，包括实时测量和存储测量模式。开始测量
- 点击开始测量按钮，设备将开始进行测量，并在屏幕上显示测量结果。数据分析
- 在测量完成后，可以对测量结果进行数据分析，如绘制波形图、计算平均值、标准差等。保存测量结果
- 在数据分析完成后，可以将测量结果保存到本地或云端存储设备中。关闭设备
- 在完成测量后，关闭设备电源开关，释放资源。
三、注意事项
安全问题
在操作DCA-X86100D(86105C)光示波器时，需遵循相关安全规定，避免激光对人体造成伤害。仪器调试
在使用前，需要对设备进行调试，确保设备处于良好状态。如有异常，请及时联系专业人员处理。注意事项
操作过程中，避免随意更改设备参数，以免影响测量结果。同时，需要定期对设备进行维护保养，延长设备使用寿命。
四、应用实例
光纤信号传输测试
在光纤信号传输系统中，可以使用DCA-X86100D(86105C)光示波器测试光纤的传输特性，如光功率、光波长等参数，确保传输质量的稳定性。光纤连接器衰减测试
通过使用DCA-X86100D(86105C)光示波器测试光纤连接器的衰减，可以评估其性能优劣，保证连接质量。光纤网络故障排除
在光纤网络出现故障时，DCA-X86100D(86105C)光示波器可以协助定位故障点，缩短故障排查时间。
五、维护保养
为延长DCA-X86100D(86105C)光示波器的使用寿命，日常维护保养非常重要。以下是一些建议：
清洁设备表面：定期使用干净的布擦拭设备表面，保持设备清洁。防尘措施：在设备不使用时，可以安装防尘罩，避免灰尘进入设备内部。定期校准：建议定期将设备送至专业机构进行校准，确保测量准确性。软件更新：定期检查设备软件是否有更新，并按照提示进行升级，以提高使用性能。
