Keithley 2400 系列(2410,2420,2430) 多功能电源电表-简易操作手册（1）
功能：
• 电压源、电流源、电压表、电流表四合一新型仪器，适用于快速直流测试
• 可选高电压型 (1100V)、大电流型 (3A) 或大电流脉冲型 (10A) 电源／测量
• 最大功率：20W (2400 和 2410)，60W (2420)，100W (2430 直流模式)，1kW (2430 脉冲模式) • 五位半电表, 0.012%准确度
• 可作六线式奥姆测量
• 程控电流／电压，并可设定箝制准位
• 最快速度可达 1000 点／秒(GPIB 接口)
• 内建快速「通过／失效」比较器，适用于自动化质量管理
• 数字 I/O 可直接与其它仪器沟通
• IEEE-488 和 RS-232 界面
• 除量测电压、电流外，并可直接量测电阻、功率、百分率、补偿电阻（Offset Compensated Ω）、变阻器α值（Varistor α）、电压系数（Voltage Coefficient）

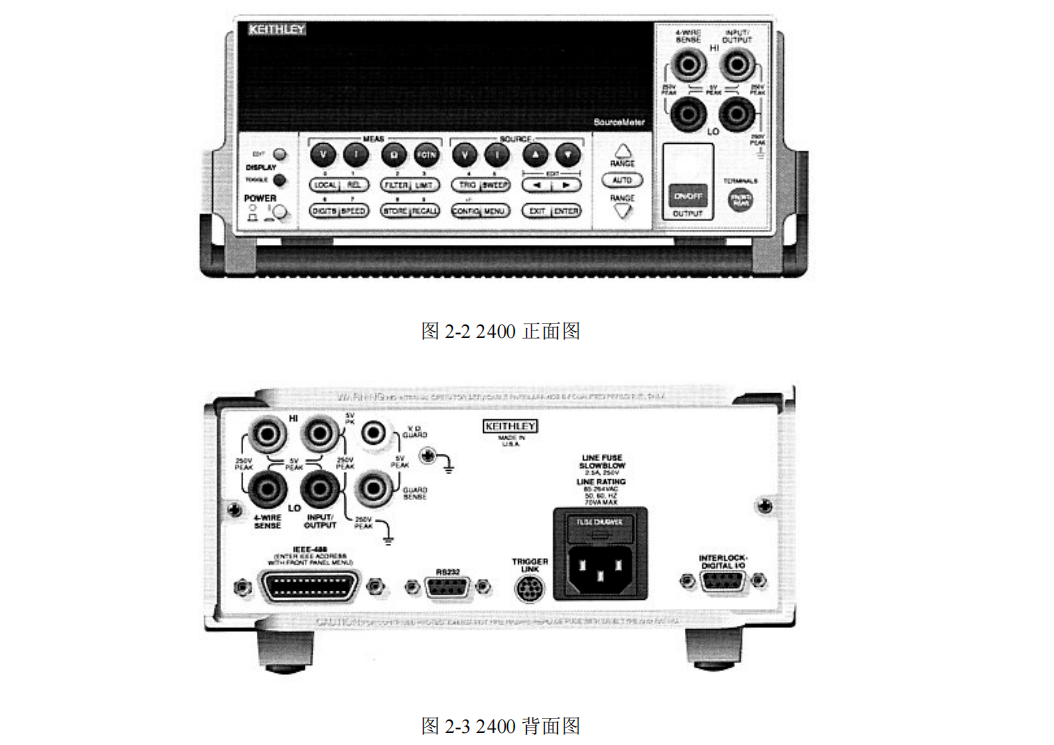

面板简介：

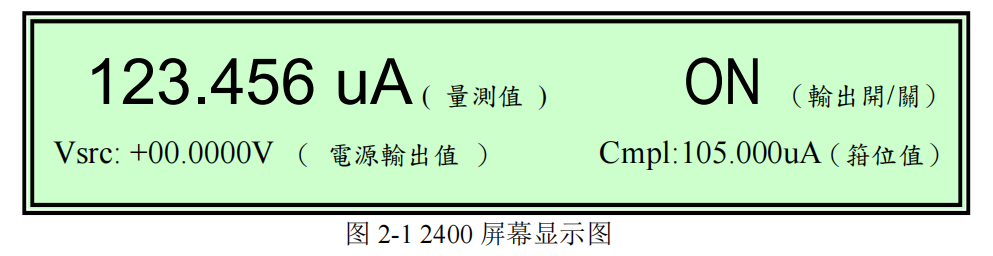

屏幕显示：如图 2-1 所示，屏幕左上方所显示为「量测值」，右上方为「输出开/关」显示， 左下方为「电源输出值」，右下方为「箝位值」显示。
Power：电源开关
MEAS 选择键：选择所欲量测的讯号
(1) V 量测电压
(2) I 量测电流
(3) Ω 量测电阻
(4) FCTN 量测功率 , 补偿电阻 ,电压系数 , 变电阻 ALPHA 值 ,百分率 (初 始设定为功率)
SOURCE 选择键：选择电源输出型式
(1) V 输出电压
(2) I 输出电流
(3)▲和▼ 增加或减少输出值或箝位值 (Cmpl)
操作键：
(1) EDIT 选择设定电源输出值或箝位值
(2) TOGGLE 切换输出值与量测值位置
(3) LOCAL 取消远程计算机控制,回到仪器面板控制
(4) REL 开启/取消参考数值比较
(5) FILTER 开启/取消数字滤波
(6) LIMIT 开启/取消限制值测试
(7) TRIG 从面板触发开始量测
(8) SWEEP 开始输出设定好的扫瞄电压或电流
(9) DIGITS 改变量测显示数字
(10) SPEED 改变量测速度及精准度
(11) STORE 设定记忆数量并开始储存
(12) RECALL 显示储存的量测数值
(13) CONFIG 设定 （加上其它按键，如 CONFIG + SWEEP 可设定扫瞄输出）
(14) MENU 进入可储存设定值,更改通讯方式(IEEE-488 or RS232),或校正
(15) EXIT 跳出 (16) ENTER 确认
RANGE：范围选择
(1) ▲ 更改为较大的范围
(2) ▼ 更改为较小的范围
(3) AUTO 自动切换至最佳范围
OUTPUT：
(1) ON/OFF 开启/取消电源输出
操作入门
A.输出电压,量测电流

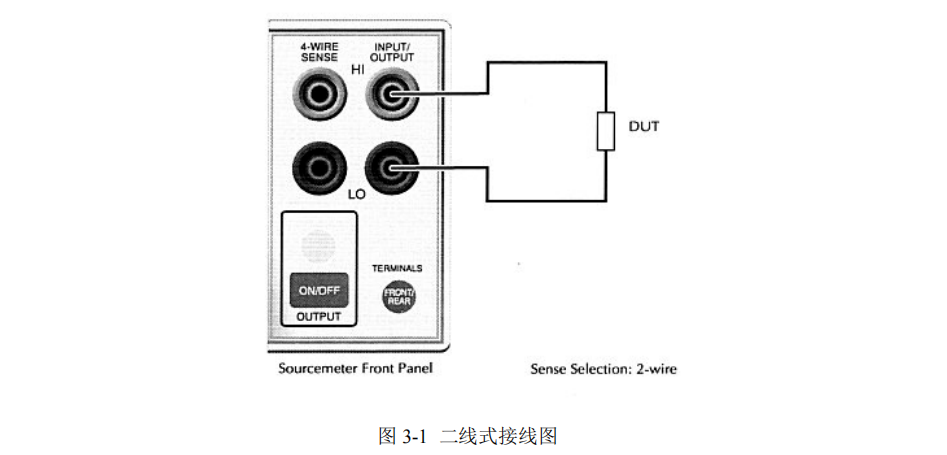

1.接线如图 3-1。
2.按 SOURCE V ,设定输出电压(由”EDIT” 左、右键来更改光标位置，并经由 ”SOURCE” ▲ , ▼ 及各数字键来设定数值)。
3.按 MEAS I（量测电流）。
4.按 OUTPUT ON/OFF 输出。（灯亮代表输出） ※若单纯量测电流,可将电压设为 0V 做电流表用。
5.自面板读取量测值
B.输出电流,量测电压
1. 接线如图 3-1。
2.按 SOURCE I ,设定输出电流(由”EDIT” 左、右键来更改光标位置，并经由 ”SOURCE” ▲ , ▼ 及各数字键来设定数值)
3.按 MEAS V（量测电压）
4.按 OUTPUT ON/OFF 输出。（灯亮代表输出）
※若单纯量测电压,可将电流设为 0A 做电压表用。
5.自面板读取量测值。
C.量测电阻

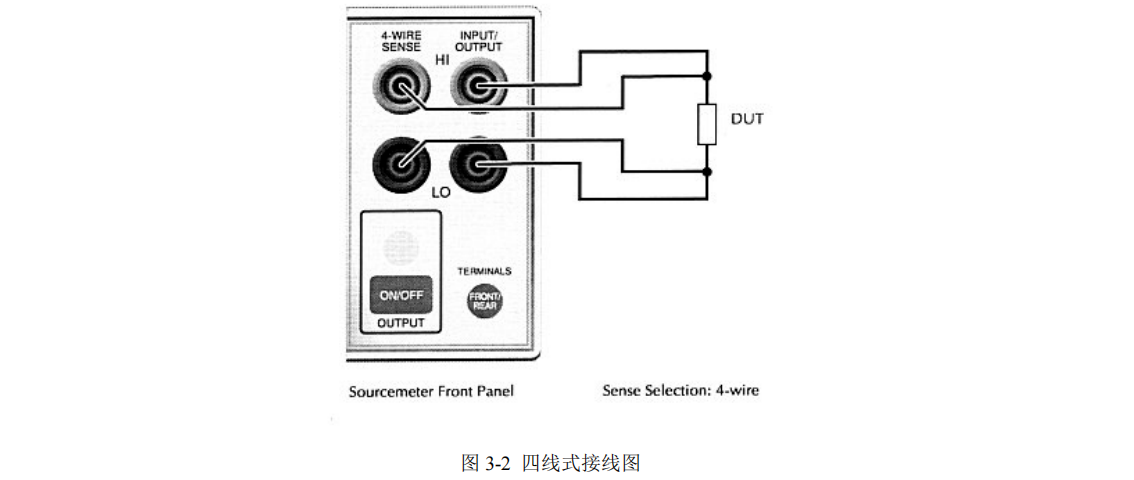

1.做两线式量测接线如图 3-1；若做四线式量测接线如图 3-2。
2.先按「CONFIG」再按「Ω」，做电阻量测设定，进入「SENSE-MODE」，选择两线式量 测或四线式量测。
3.按 SOURCE I。
4.按 MEAS Ω。
5.按 OUTPUT ON/OFF 输出电源。
6.自面板读取量测值
C.量测功率
1. 接线如图 3-1。
2.先按「CONFIG」，然后按「FCTN」，选择「POWER」然后按「ENTER」
3.按 SOURCE I 或 V。
4.按 MEAS 「FCTN」。
5.按 OUTPUT ON/OFF 输出电源。
6.自面板读取量测值。
补偿电阻（Offset Compensated Ω）
1. 接线如图 3-1。
2.先按「CONFIG」，然后按「FCTN」，选择「OFF-COMP-OHMS」然后按「ENTER」。
3.设定 I1，I2。
4.按 SOURCE I。
5 按「FCTN」。
6.按 OUTPUT ON/OFF 输出电源。
7.自面板读取量测值。
D.量测变阻器α值（Varistor α）
1.接线如图 3-1。
2.先按「CONFIG」，然后按「FCTN」，选择「VAR-ALPHA」然后按「ENTER」。
3. 设定 I1，I2。
4.按 SOURCE I。
5.按「FCTN」。
6.按 OUTPUT ON/OFF 输出电源。
7.自面板读取量测值
