吉时利 2450 型 SourceMeter® 仪器-操作简述
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

吉时利 2450 型 SourceMeter® 仪器-操作简述

2023-11-06
浏览次数:733次

Model 2450 System SourceMeter® 仪器是一款精密的低噪声仪 器,其中组合了稳定的直流电源和可重复的高阻抗万用表。该 仪器的设计具有直观的设置和控制、增强的信号质量和扩大的 量程,以及优于市场上的类似产品的电阻率和电阻功能。 在同时拥有 6½ 位分辨率时和 0.012% 的基本精度时,2450 可以通过 IEEE-488 bus 提供每秒 59 个读数。在 4½ 位精度 时,每秒可向其内部缓冲器读入多达 1359 个读数。


打开或关闭仪器电源

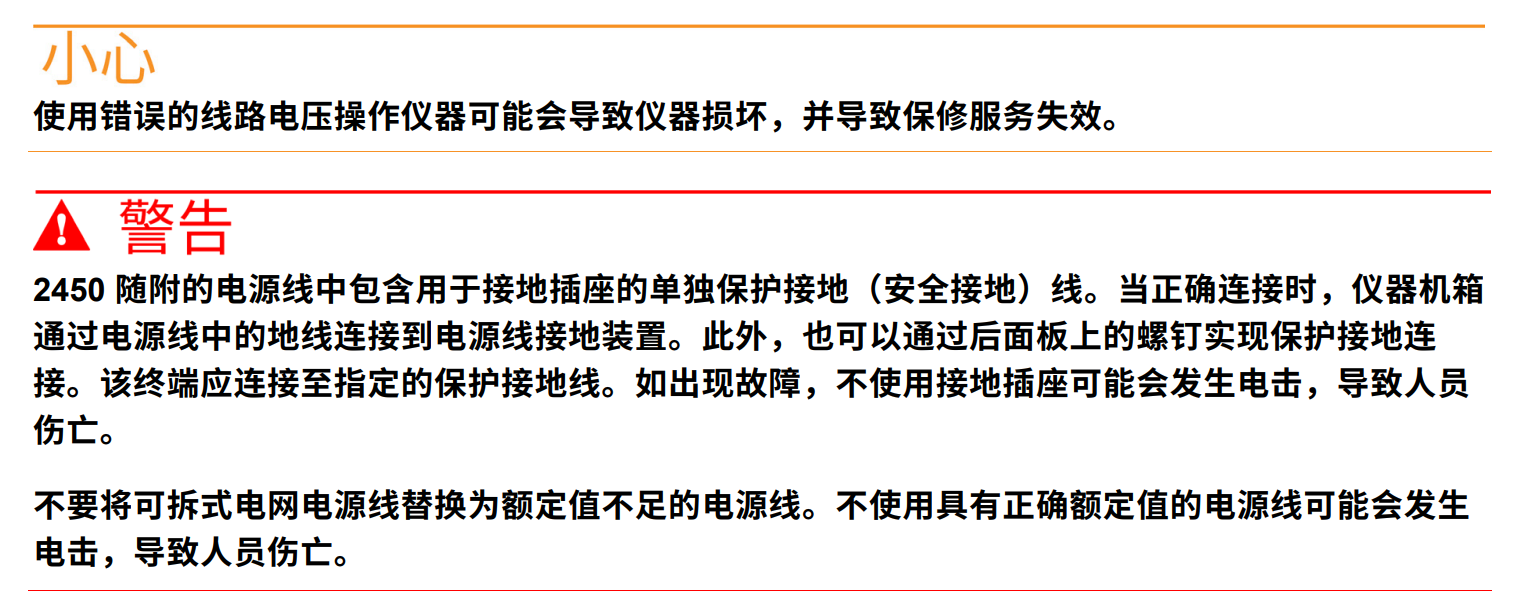

按照以下步骤将 2450 连接到线路电源并打开仪器电源。2450 的工作电压范围为 100 V 至 240 V,工 作频率为 50 Hz 或 60 Hz。它会自动感测线路的电压和频率。确保您所在地区的工作电压符合要求。 必须打开 2450 并使其预热至少 1 小时才能达到额定精度。

要连接电源线:

  1. 确保前面板 POWER(电源)开关处于关闭 (O) 位置。

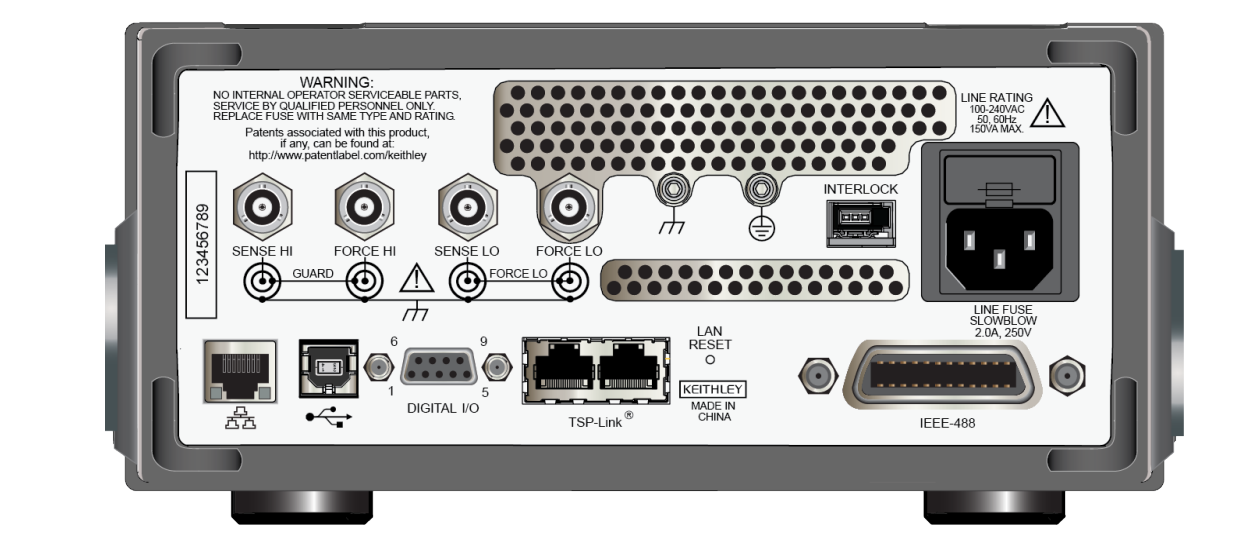

  2. 将随附电源线的阴端连接到后面板上的交流电插座。

  3. 将电源线的阳端连接到已接地的交流电源插座。

要打开或关闭 2450:

  1. 在打开仪器之前,请从 2450 上断开任何被测器件 (DUT)。

  2. 要打开仪器,请按前面板 POWER(电源)开关将其置于打开 (|) 位置。仪器在启动时会显示状态 栏。开机完成时将显示主页屏幕。

  3. 要关闭仪器,请按前面板 POWER(电源)开关将其置于关闭 (O) 位置。

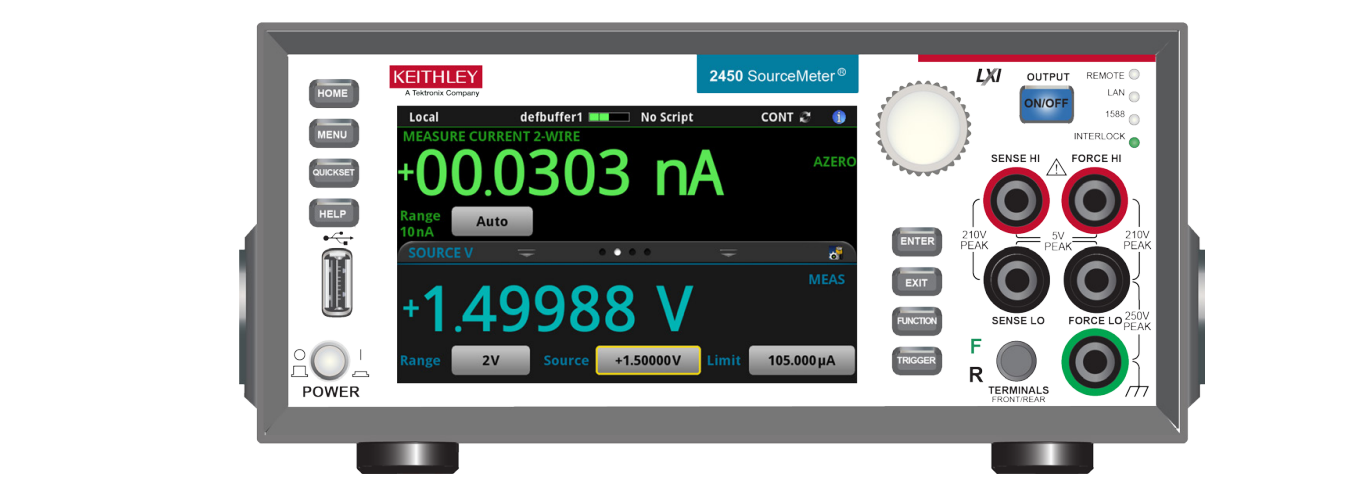

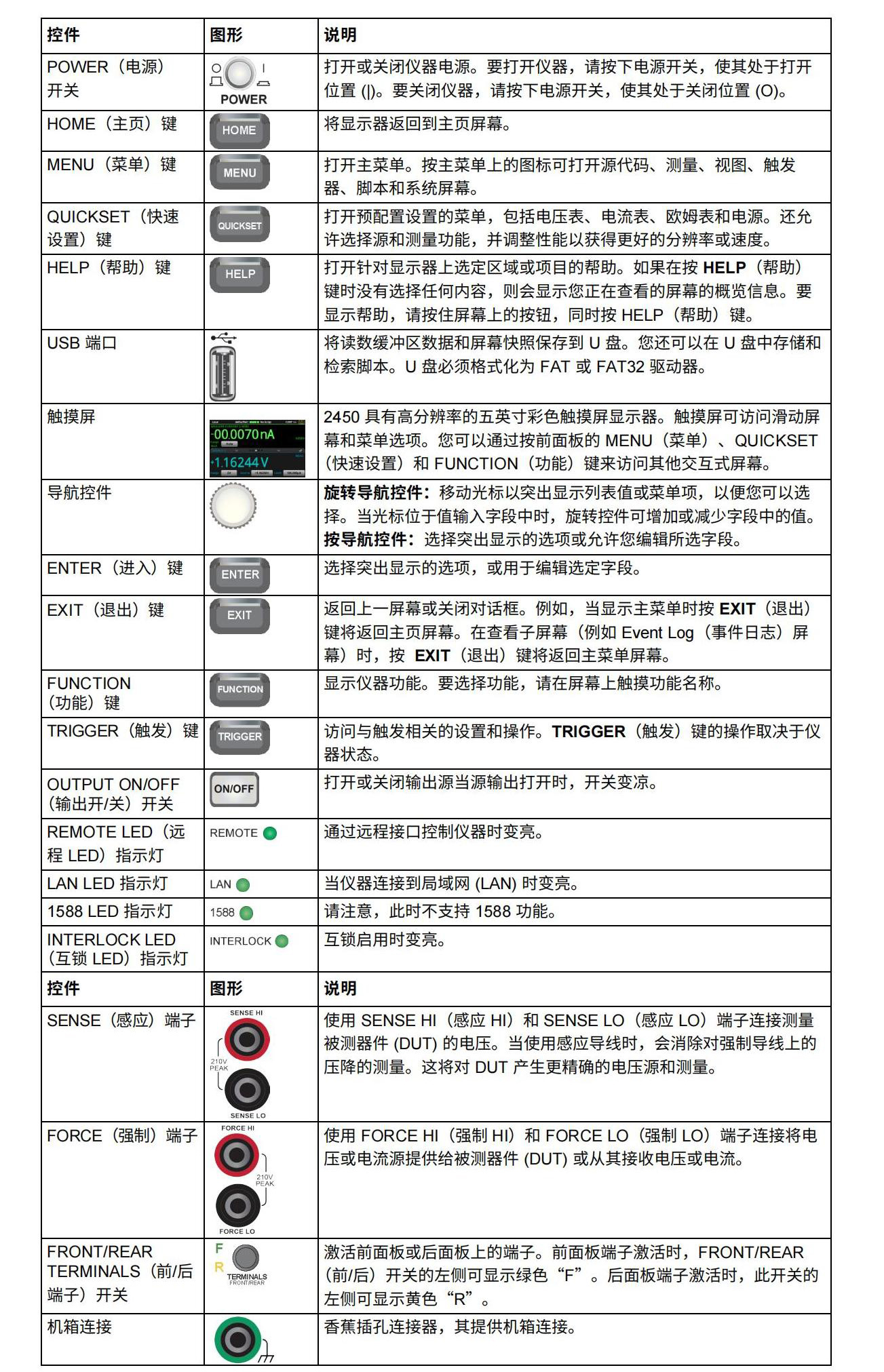

前面板概述:2450 的前面板如下所示。前面板上的控件说明如下图所示。

吉时利 2450  GPIB 通信

2450 接口符合 IEEE Std 488.1 标准,并支持 IEEE Std 488.2 通用命令和状态模型拓扑。 最多可以将 15 个设备连接到 GPIB 接口,其中包括控制器。最大电缆长度是以下两者中的较小者: • 设备数量乘以 2 米(6.5 英尺) • 20 米(65.6 英尺) 如果忽略这些限值,可能导致总线工作不稳定。

安装 GPIB 驱动程序软件

  • 查看您的 GPIB 控制器的文档以了解从何处获取驱动程序的信息。

  • Keithley Instruments 还建议您查看 GPIB 控制器的网站以获取最新版本的驱动程序或软件。

  • 在连接硬件之前务必安装驱动程序。这可以防止将不正确的驱动程序与硬件关联。

在计算机中安装 GPIB 卡 ,有关安装 GPIB 控制器的信息,请参阅 GPIB 控制器供应商提供的文档。

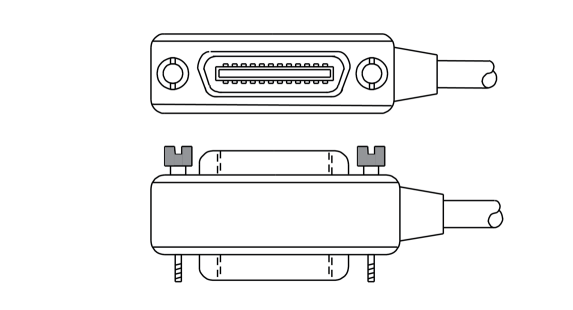

将 GPIB 电缆连接到仪器,要将 2450 连接到 GPIB 接口,请使用配有标准 GPIB 连接器的电缆,如下所示。要建立与一台仪器的多个并行连接,请堆叠各连接器。每个连接器上都有两个螺丝,以确保牢固地连 接。下图显示了对应于含多台仪器的测试系统的典型连接图
