光模块/光猫，眼图BERT测试解决方案-PAM4&NRZ
光模块/光猫测试解决方案是一种针对不同类型和规格的光模块，提供专业、高效、可靠的测试服务的方案。光模块测试定制解决方案可以根据客户的需求和标准，设计和实施适合的测试流程和方法，包括光模块的性能测试、兼容性测试、稳定性测试、可靠性测试等。光模块测试定制解决方案的目的是为了保证光模块的质量和性能，满足客户的期望和要求，提高光模块的市场竞争力。
光模块/光猫测试定制解决方案：
• 根据不同的光模块类型和规格，选择合适的测试仪器和设备，如光谱分析仪、光功率计、光波长计、光开关、光衰减器、光纤连接器等，以及相应的软件和驱动，实现光模块的全面和精确的测试。
• 根据客户的需求和标准，定制测试方案和测试报告，包括测试项目、测试参数、测试结果、测试分析、测试建议等，以及提供测试数据和测试证书，保证测试的透明性和可追溯性。
• 用专业的测试团队和测试经验，提供高效的测试服务，缩短测试时间，降低测试成本，提高测试效率和质量。
• 根据测试结果，提供专业的技术支持和咨询，帮助客户解决光模块的问题和难点，提升光模块的性能和兼容性，增加光模块的价值和信誉。
光模块/光猫测试设备有哪些？
Keysight N1092系列（N1092A/B/C/D/E）示波器（DCA-M）
N1092系列 keysight DCA-M采样示波器具有高准确度、低成本的光波形分析解决方案，包括提供 8.4 到 64 Gbaud 的解决方案、非常低的噪声和抖动、可实现高吞吐量的快速采样率，以及集成的时钟恢复功能。
关健特性
> 40 GHz 光通道带宽（选件 40A）、50 GHz 电通道带宽
FC/PC 和 2.4 毫米输入类型
高灵敏度，本底噪声仅为 5 µW（光）、310/600 µV（电）
超快吞吐量，采样率高达 250 kHz
准确的高速数据分析，抖动 < 200 fs

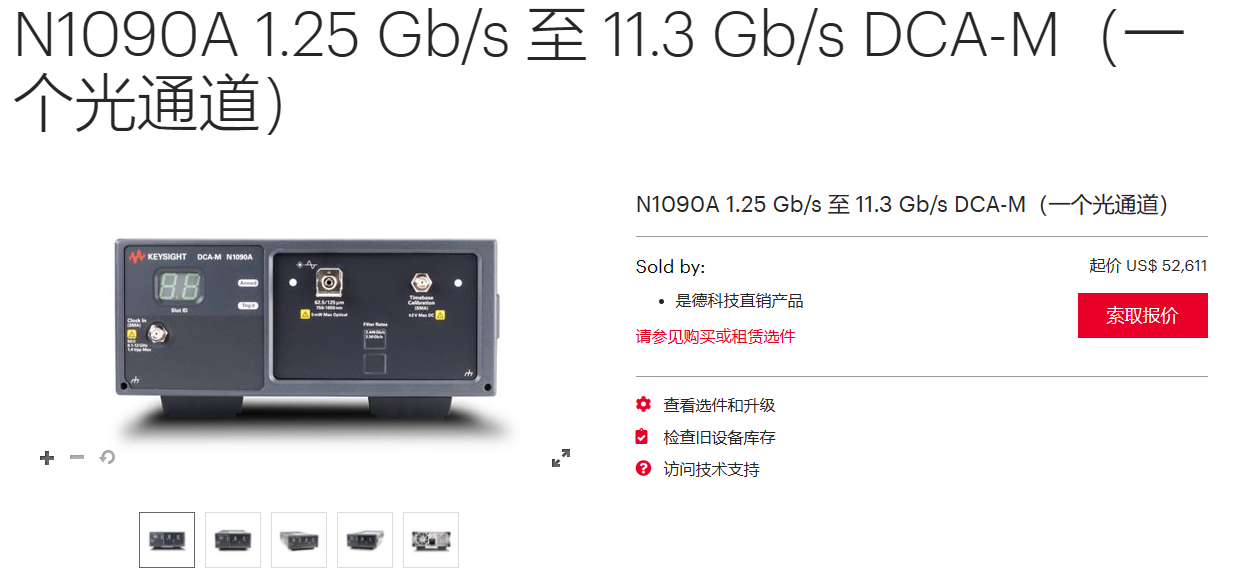

Keysight N1090A 1.25 Gb/s 至 11.3 Gb/s 示波器（DCA-M）
N1090A DCA-M 使用了 86100 和 86105C 中的高性能元件，因而传承了前代产品的优势。 它经过配置后，可以在 1.244 至 11.3 Gb/s 的各种标准数据速率下执行全面的光发射机合规性测试，并可选配 20 GHz 电通道。
关健特性
高灵敏度光通道，噪声 < 1 µW
光参考接收机符合行业规范，适用于验证与标准的合规性
功能强大的 Flex-DCA 界面适用于全面分析光眼图

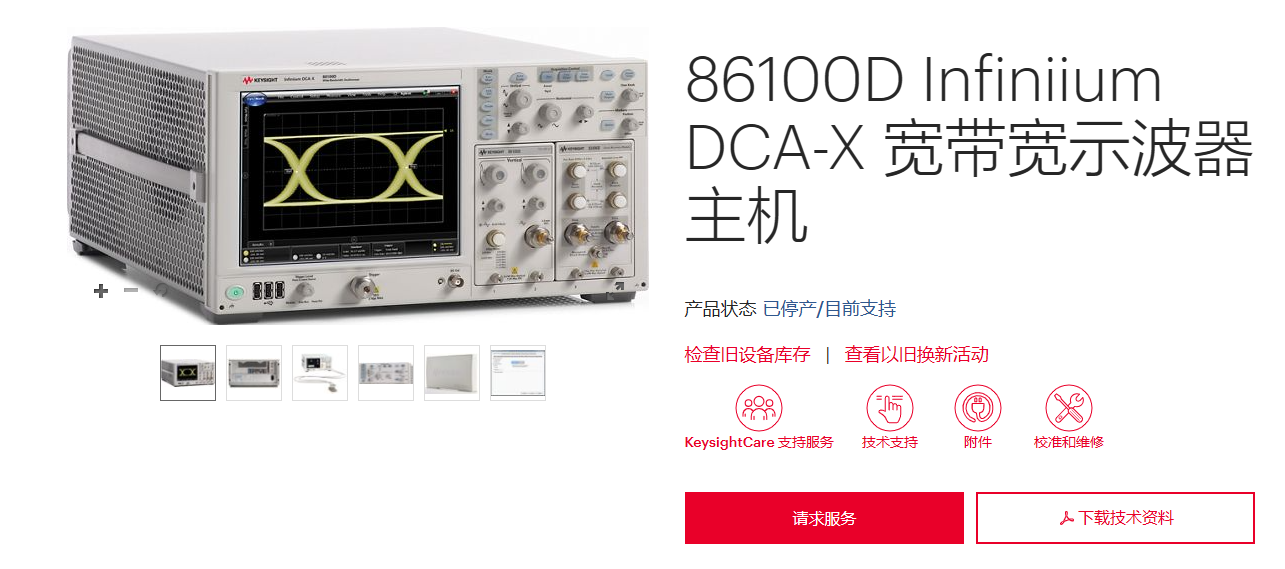

Keysight 86100D Infiniium DCA-X 宽带宽示波器主机
KEYSIGHT 86100D 是一款宽带宽示波器主机，可以用于高速数字信号和光纤通信系统的测试与分析它可以配合不同的模块，如 86105C，来实现多达 90 GHz 的带宽，以及时域测量、频谱分析、眼图分析等功能它还具有超低抖动和低噪声性能，可以提供快速、精确和一致的抖动测量它是一款适用于光学和电气设计的高性能示波器。
关健特性
90 GHz 带宽
定制主机以进行光、电和 TDR/S 参数分析
100 fs RMS 超低抖动和低至 250 μV 确保执行快速、精确和一致的抖动测量
获得超过 50 种内置标准模板和自动模板裕量分析
轻松地同时测量多个信号；同时分析和采集多达 16 个信号
主机可升级并且向后兼容，为您的投资提供充分保护

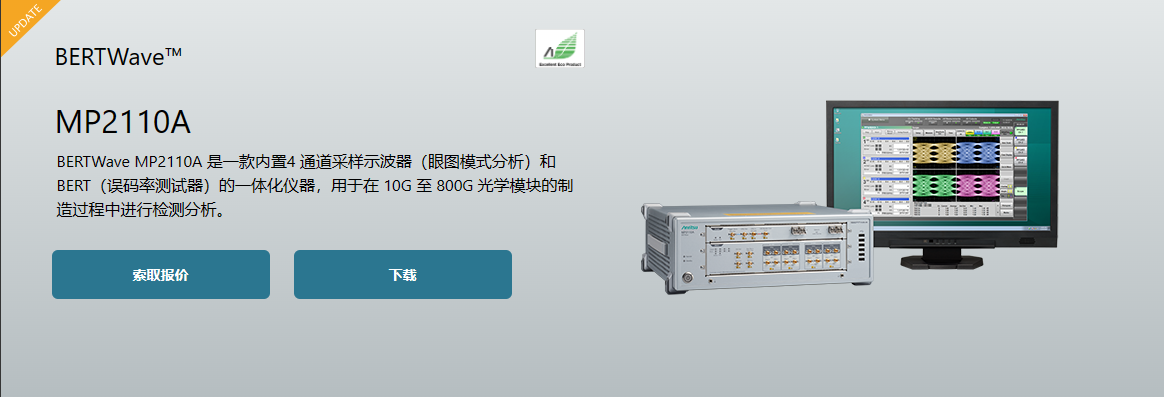

Anritsu BERTWave MP2110A 采样示波器（10G 至 800G）
BERTWave MP2110A 是一款内置误码率测试仪 (BERT) 和采样示波器的一体化测量仪器，支持光学模块的误码率 (BER) 测量、眼图分析等。BERTWave MP2110A 不仅可在光学模块的 RX 侧同时测量多达 4 个通道的误码率 (BER)，还能同时在 Tx 侧执行最多 4 个通道的眼图模板测试和眼图分析。
MP2110A 采样示波器的采样速率高达 250,000 样本/秒（比上一代仪器快六倍），可更快地执行眼图模板测试和眼图分析。支持NRZ信号掩模边缘测量和抖动分析。还可以分析PAM4信号，并支持高达53 Gbaud的TDECQ测量。采用 BERTWave MP2110A 可同时执行 BER 测量和眼图分析。
关健特性
最多可使用 4 通道 BERT 和双通道采样示波器同时测量
约 5 秒时间可捕获 100 万个样本，采样速率高达 250,000 样本/秒
内置高灵敏度 O/E（-15 dBm，典型值，SMF）
高带宽：35 GHz (光, SMF), 25 GHz (光, MMF), 40 GHz (电)
低抖动：200 fs rms（典型值）

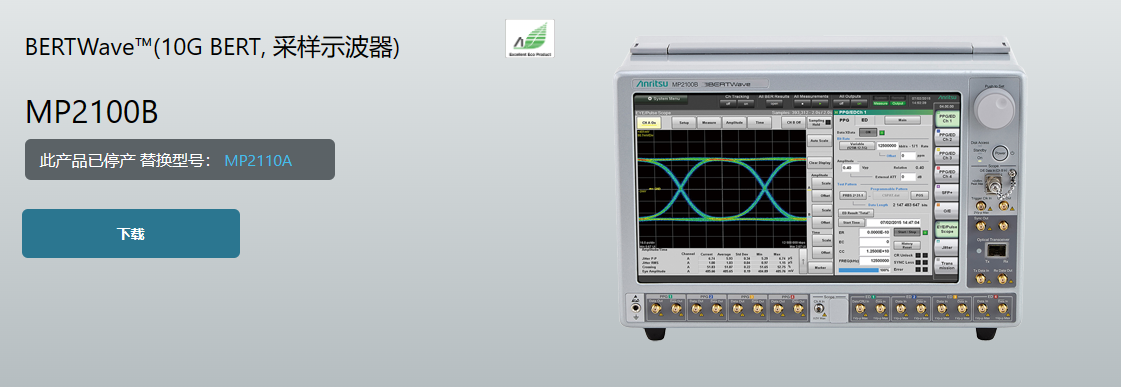

Anritsu BERTWave MP2100B 采样示波器（10G BERT）
BERTWave MP2100B是多合一的测试仪，带有内置BERT和采样示波器，用于支持光学模块评估，包括BER测量，眼图模板测试和眼图分析等。用于 10 / 40G 多通道块/器件的研发和制造。
使用 BERTWave MP2100B 时，无需变更连接线即可同步进行BER测量、眼图模板测试和眼图分析，从而缩短了测量时间。而且，BER测量通道可扩展至四个，4通道BER测量、眼图模板测试和眼图分析可同步进行。最后，内置的SFP+模块插槽可无需使用外部光源。
关健特性
多合一内置 4 通道 BERT 和采样示波器
误码率 (BER) 4 通道同步测量
高质量波形 PPG (1 ps rms 抖动)
高输入灵敏度 (10 mVp-p 最低输入灵敏度)

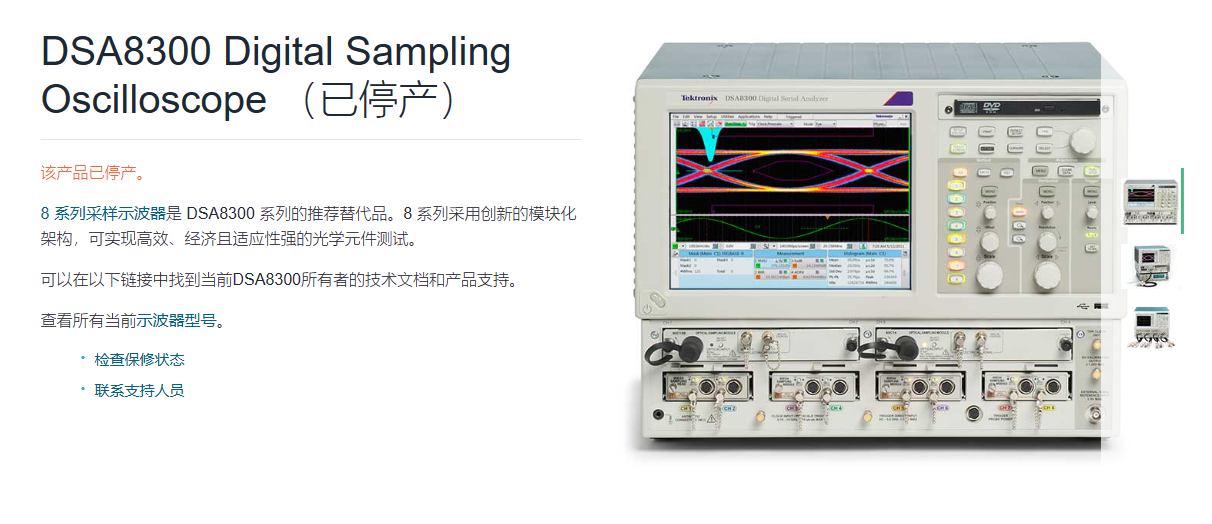

Tektronix DSA8300 数字采样示波器
DSA8300 是一款等效时间采样示波器，为通信信号分 析、串行数据网络分析以及串行数据链路分析应用提供最高的 保真测量和分析功能。
关健特性
最佳的垂直分辨率 – 16 位模数转换器
电接口分辨率：<20 µV LSB（适用于 1 v 全量程）
光接口分辨率从 80C07B（1 mW 全量程）的<20 nW 到 80C10C（30 mW 全量程）的 <0.6 µW
光接口带宽 >80 GHz
电接口带宽 >70 GHz
为 NRZ、RZ 和脉冲信号类型提供了超过 120 种自动测量 功能

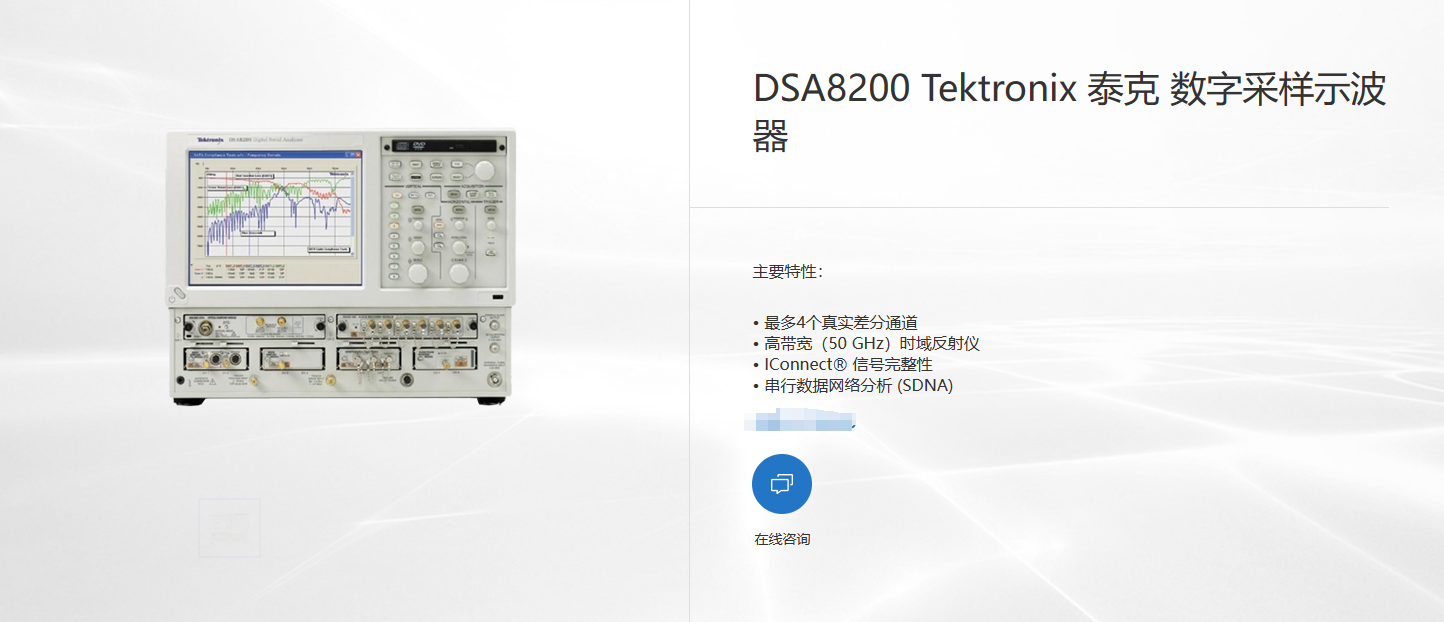

Tektronix DSA8200 数字采样示波器
DSA8200 是一款等效时间采样示波器，为通信信号分 析、串行数据网络分析以及串行数据链路分析应用提供最高的 保真测量和分析功能。
关健特性
最多4个真实差分通道
高带宽（50 GHz）时域反射仪
IConnect® 信号完整性
串行数据网络分析 (SDNA)
