legacy 软件如何选择眼图模板-KEYSIGHT-86100D
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

legacy 软件如何选择眼图模板-KEYSIGHT-86100D

2024-01-22
浏览次数:973次

1.双击“legacy”,打开legacy软件

2.如果鼠标在其他选项卡,切换到“Mask Test”菜单,找“Open Mask File”菜单并点击

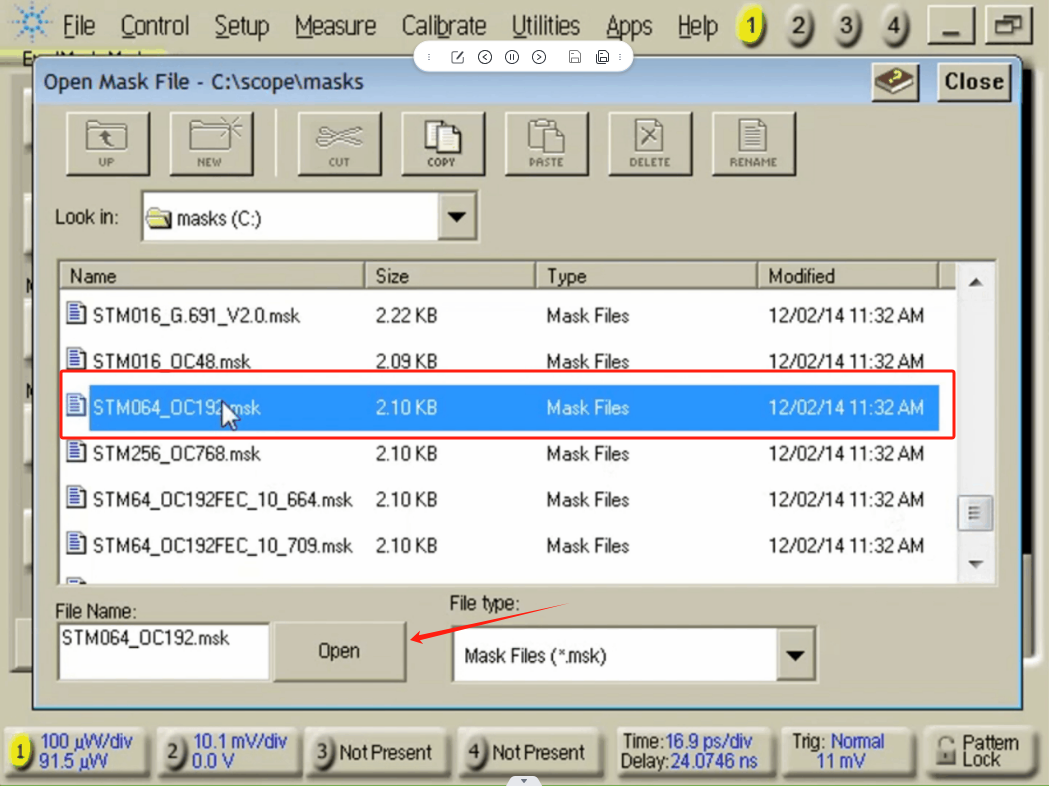

3.打开"Open Mask File for Mask 5",对话框,选择眼图模板。

注意:针对不同的应用场景,选择对应模板即可。

4.选择模板,点击“open”,返回界面这时候并没有运行,无法正常查看数据。

5.在“Mask Test”菜单,找“Start Mask Test”菜单并点击。

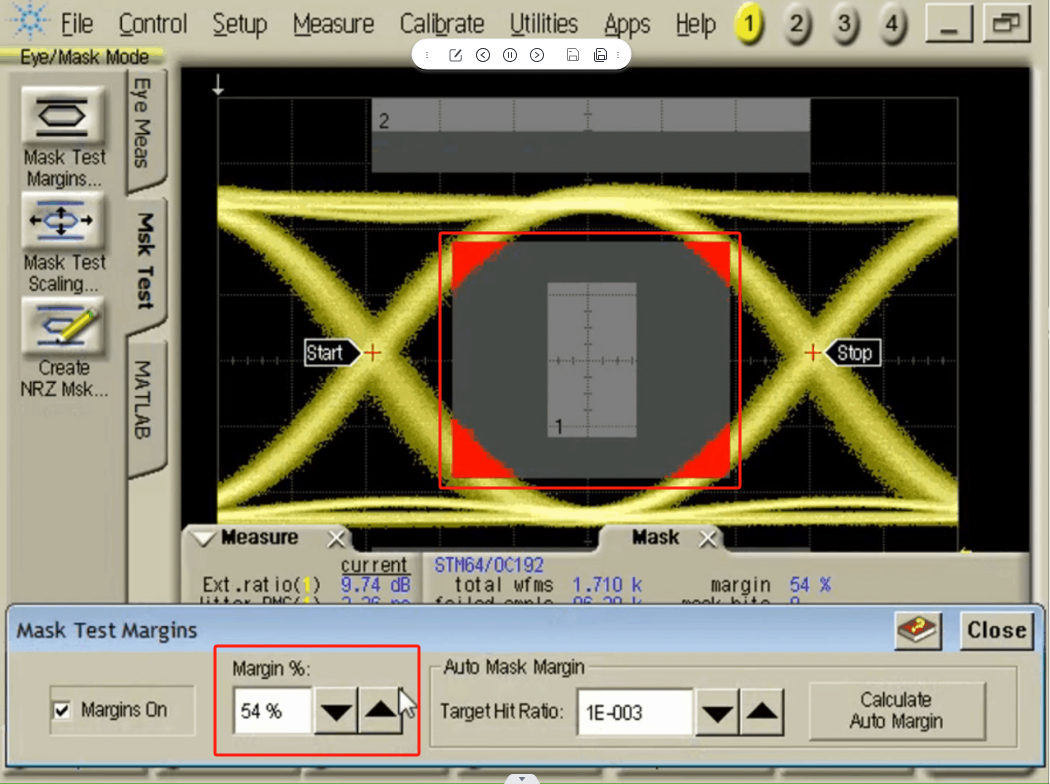

6.点击“MORE”找到Mask Tesk Margins对话框,手动调整Margins值(如果是程序会自动调整,按编程好的程序执行)

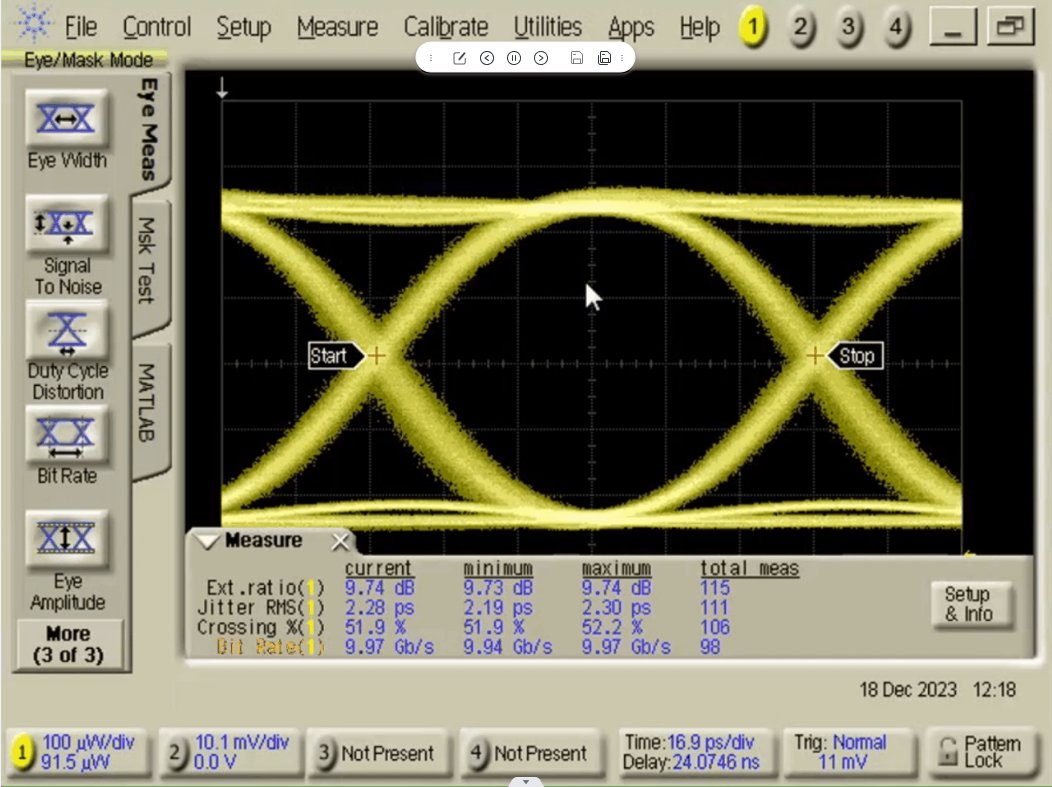

8.调整确认后,点击“close”,查看眼图参数
