任意波形发生器 Arbitrary Waveform Generator (仿真实验的仪器)
什么是任意波形发生器？
任意波形发生器（Arbitrary Waveform Generator，简称 AWG）是一种能够产生任何想要的波形的信号源。它利用事先存储的数字数据来生成这些波形，这些数字数据描述了信号不断变化的电压。用户可以通过内置的编辑工具、外部的软件应用、或者直接导入已有的数据文件来创建所需的任意波形，并将其存储在任意波形发生器的内存中。当用户启动输出时，任意波形发生器会按照设定的采样率从内存中读取数据点，并通过数模转换器（DAC）将其转换为模拟信号输出。
任意波形发生器相比传统的信号源有以下几个优势：
• 灵活性：任意波形发生器可以产生任何想要的波形，无论是周期性的还是非周期性的，无论是确定性的还是随机性的，无论是简单的还是复杂的。用户可以根据自己的需要设计和编辑自己想要的信号，并随时修改和更新。
• 保真度：任意波形发生器可以保证输出信号与输入数据点之间的高度一致性，即所见即所得。任意波形发生器通常具有较高的采样率、分辨率和内存深度，以及较低的噪声和失真，从而确保输出信号具有高质量和高精度。
• 功能性：任意波形发生器除了可以产生基本的连续输出外，还可以提供多种高级的输出模式，如调制、扫描、突发、序列等，以及多种触发和同步方式，从而实现更为复杂和灵活的信号生成和控制。

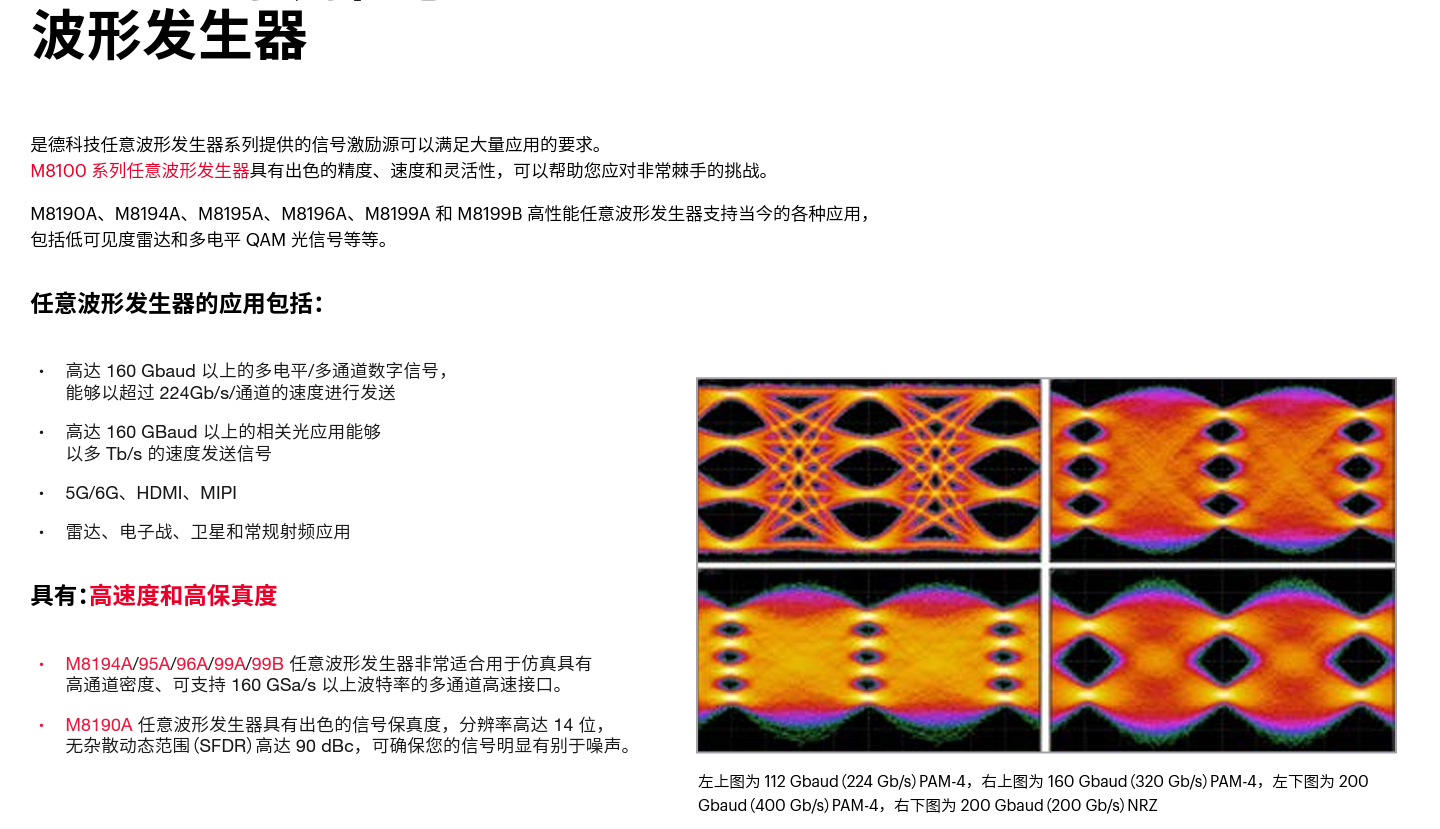

任意波形发生器可以应用于多个领域，如：
• 通信：任意波形发生器可以产生各种通信信号，如数字调制信号、多载波信号、正交频分复用（OFDM）信号、脉冲编码调制（PCM）信号等，并可以模拟信道的特性，如衰落、干扰、噪声等，从而进行通信系统的设计、测试和验证。
• 雷达：任意波形发生器可以产生各种雷达信号，如脉冲压缩信号、线性调频（LFM）信号、相位编码（PC）信号、二进制相位移位键控（BPSK）信号等，并可以模拟目标的特性，如距离、速度、方位角等，从而进行雷达系统的仿真、评估和优化。
• 电子战：任意波形发生器可以产生各种电子战信号，如干扰信号、欺骗信号、噪声信号等，并可以模拟敌方的特性，如雷达类型、工作模式、参数设置等，从而进行电子战系统的研究、开发和对抗。
• 其他：任意波形发生器还可以应用于其他领域，如医学、生物、物理、化学等，用于模拟人体或自然界中的各种信号，如心电图（ECG）信号、脑电图（EEG）信号、声音信号、光学信号等，从而进行各种实验和测量。
具体的测试方法可以根据不同的应用场景和需求来选择，一般来说，可以使用以下几种方式：
• 使用内置的编辑工具或外部的软件应用来创建和编辑任意波形，并设置输出参数和模式，然后观察输出信号的波形和特性，或者使用其他仪器如示波器、频谱仪、网络分析仪等来进行测量和分析。
• 使用数字化仪或数字示波器来捕获真实世界中的信号，并将其导入任意波形发生器，然后重放或修改这些信号，或者将其与其他信号进行组合或调制，从而模拟不同的情况和效果。
• 使用计算机接口或存储设备来传输或存储任意波形，或者使用网络功能来远程控制或监控任意波形发生器，从而实现更高的灵活性和便利性。

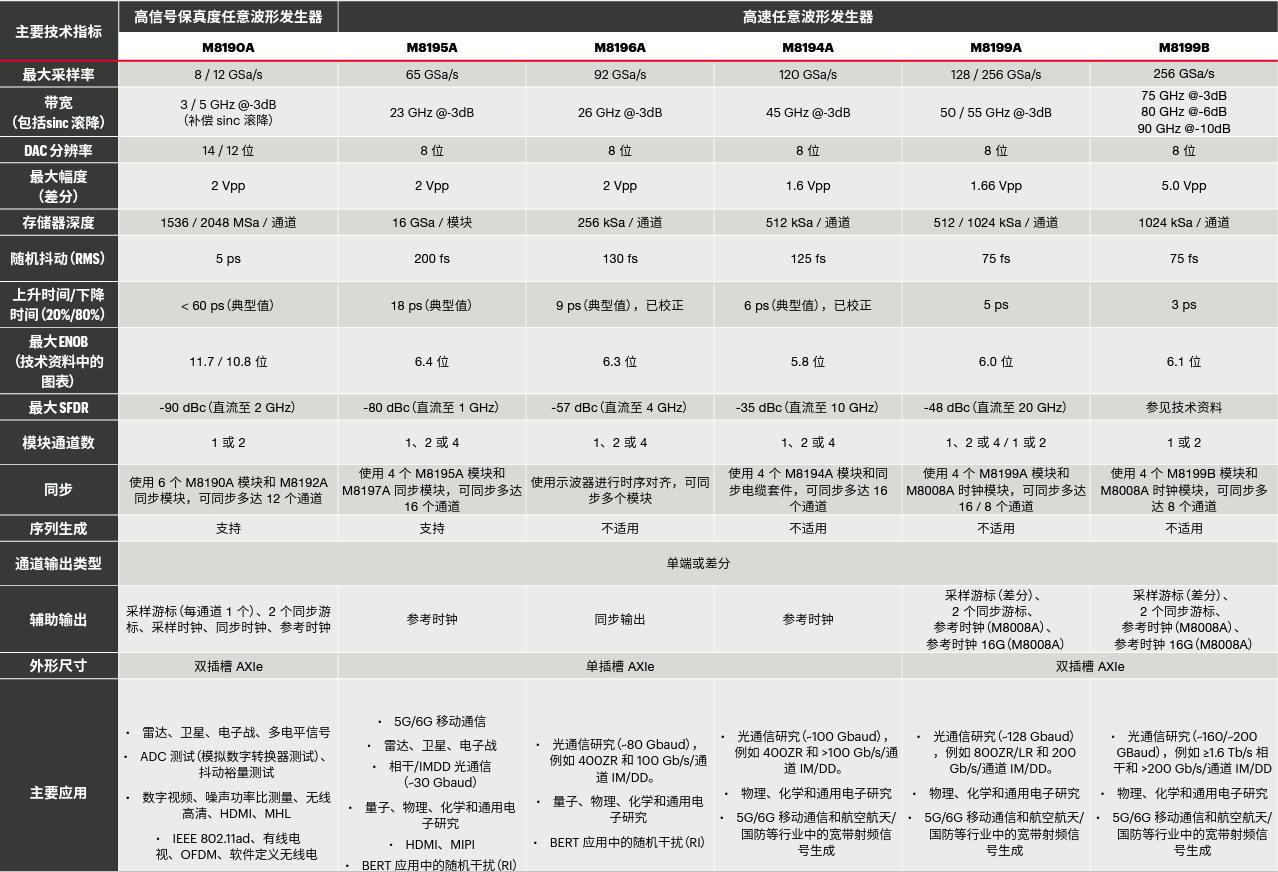

如何选择合适的任意波形发生器？
• 输出频率：您需要的信号的最高频率分量，决定了任意波形发生器的带宽要求。
• 采样率：您需要的信号的时间分辨率，决定了任意波形发生器的采样率要求。一般来说，采样率应该至少是输出频率的两倍，以满足奈奎斯特采样定理。
• 垂直分辨率：您需要的信号的电压分辨率，决定了任意波形发生器的数模转换器（DAC）的位数要求。一般来说，DAC的位数越高，信号的动态范围和信噪比越高。
• 内存大小：您需要的信号的总长度，决定了任意波形发生器的存储器容量要求。一般来说，存储器容量越大，可以生成的波形越长。
• 信号质量：您需要的信号的保真度，决定了任意波形发生器的无杂散动态范围（SFDR）、有效位数（ENOB）和抖动等性能指标的要求。一般来说，这些指标越高，信号的失真越低。
除了这些基本的参数外，根据应用需求，考虑任意波形发生器的其他功能，如：
• 波形编辑和下载能力：您需要的信号的复杂度和多样性，决定了任意波形发生器的波形创建和管理能力。一般来说，任意波形发生器应该提供内置的波形编辑工具、外部的软件应用、或者直接导入已有的数据文件的方式来创建所需的任意波形，并将其存储在任意波形发生器的内存中。
• 通道数和同步能力：您需要的信号的通道数和相位关系，决定了任意波形发生器的输出通道数和多单元同步能力。一般来说，任意波形发生器应该提供多个独立或同步的输出通道，以便生成多通道的信号，并保证它们之间的相位一致性。
• 输出模式和触发能力：您需要的信号的输出方式和触发条件，决定了任意波形发生器的输出模式和触发能力。一般来说，任意波形发生器应该提供多种输出模式，如连续模式、调制模式、扫描模式、突发模式等，并支持多种触发方式，如内部触发、外部触发、手动触发、远程触发等。
如何校准任意波形发生器？
任意波形发生器是一种能够产生任何想要的波形的信号源，它利用事先存储的数字数据来生成这些波形，这些数字数据描述了信号不断变化的电压。任意波形发生器的校准是为了保证输出信号与输入数据点之间的高度一致性，即所见即所得。
校准任意波形发生器的一种常用方法是预失真校准，它是基于补偿的思想，首先加载一个仿真的理想信号到任意波形发生器，由示波器进行可溯源测量，测量的信号包含了任意波形发生器和传输器件的失真，这个失真可以通过测量信号与理想信号的差值计算出来，根据这个失真对加载到任意波发生器的理想信号进行调整，最终实现了任意波形发生器的可溯源校准，使输入到示波器的信号成为一个理想信号。
