光猫&光模块 10G/40G/100G NRZ&PAM4 眼图 测试设备推荐

2024-06-07
浏览次数:353次

随着数据中心和高速网络的快速发展,对于高性能的测试光猫和光模块仪器的需求日益增长。本文将为您推荐几款适用于10G、40G以及100G光模块的眼图研发调试和生产测试,推荐方案如下:

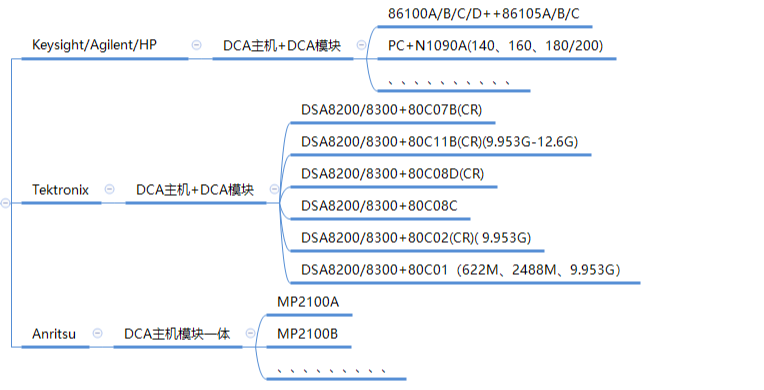

10Gbps以下配置方案:

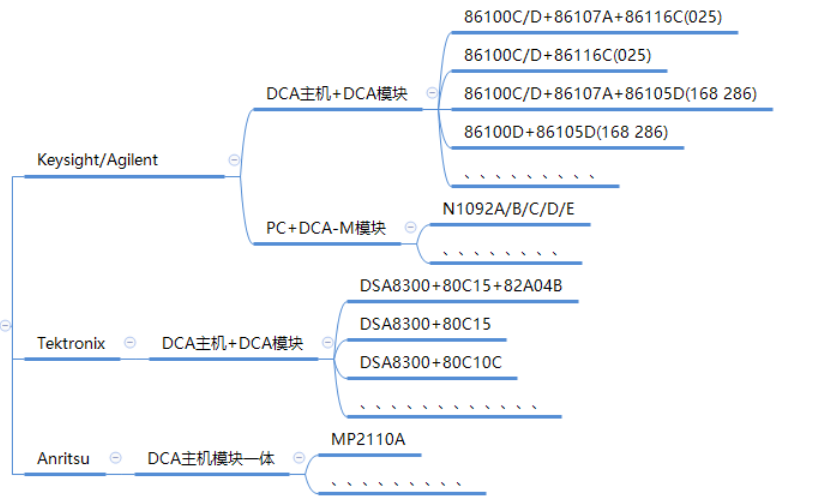

100G CWDM4(25.78125Gbps)配置方案:

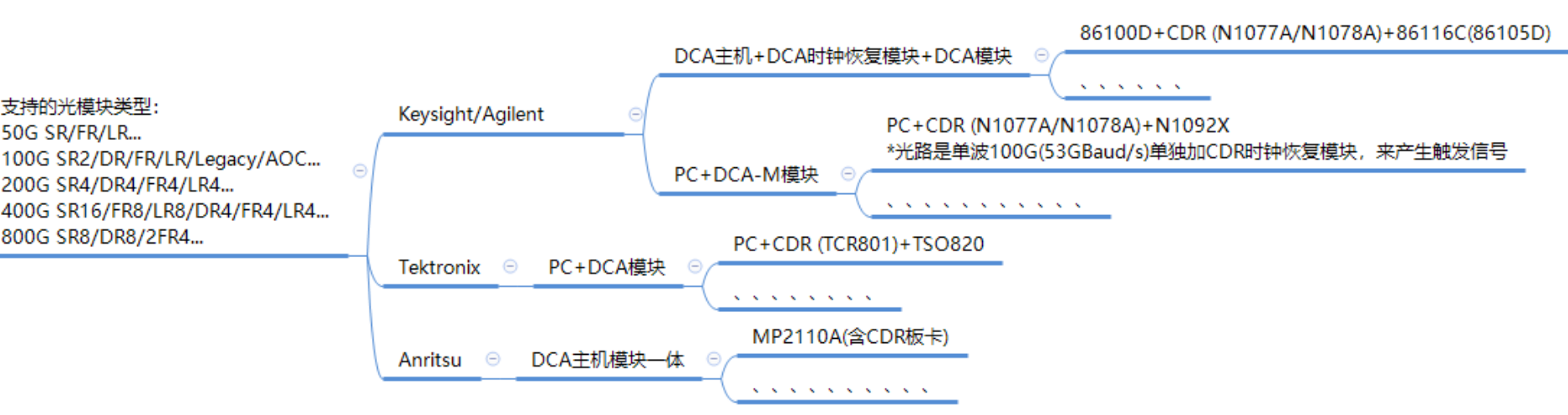

50/100/200/400/800 Gb/s 配置方案:

以上推荐的设备和解决方案可以满足不同的测试需求,从10G到100G的不同速率都有覆盖。请根据您的具体需求和预算来选择最合适的设备。希望这篇文章能够帮助您更好地了解和选择适合您需求的测试光猫和光模块仪器测试设备。如果您有任何疑问或需要进一步的帮助,请随时联系我们。关注公众号,回复光猫&光模块,即可获得。

产品推荐

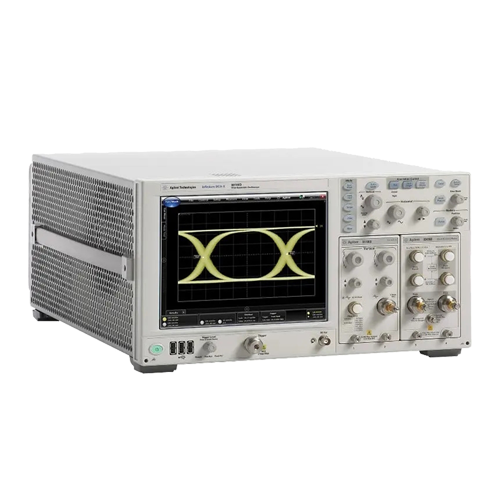

86100D/C/B/A keysight 是德 DCA 宽带宽示波器主机

用于高速数字信号和光纤通信系统的测试与分析。示波器具有高模拟带宽、低抖动和低噪声性能,能够处理从40 Mb/s到超过50 Gb/s的信号。

86100系列包括多个型号,如86100A、86100B、86100C和86100D等。这些型号在功能和兼容性方面有所不同,但都支持模块化设计,可以通过添加不同的模块来扩展其功能。例如,86100D可以配合不同的模块,如86105C,来实现多达80 GHz的带宽,以及时域测量、眼图分析等功能。

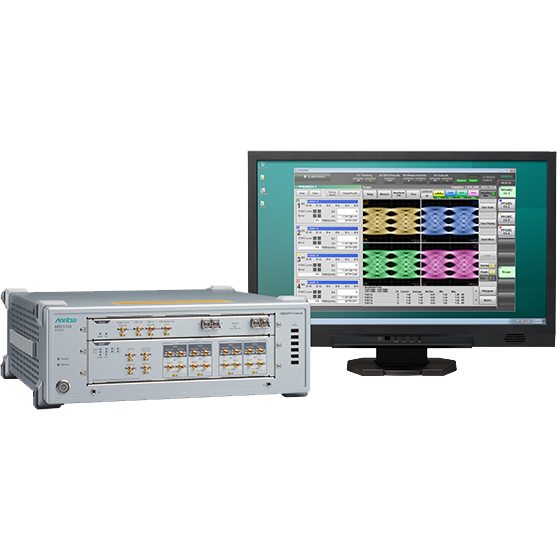

BERTWave MP2110A Anritsu 采样示波器(眼图/BERT一体)

用于光学模块的误码率(BER)测量、眼图分析等评估操作。该设备支持从24.3 Gbit/s到28.2 Gbit/s的比特率测量,并且通过安装选项093,可以扩展到9.5 Gbit/s到14.2 Gbit/s的测量范围。

MP2110A内置的4通道采样示波器和BERT,使其成为评估10G至800G光学模块的理想解决方案。它还支持多通道并行处理,这对于大规模网络如100G/400G/800G来说非常有效,因为这些网络需要使用多通道来确保带宽。

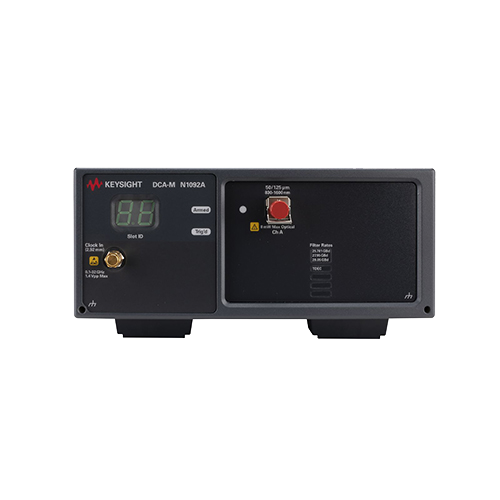

N1092系列 keysight 是德 采样示波器

用于光通信领域,特别是在验证光发射机是否符合通信标准方面表现出色。N1092系列示波器具备高灵敏度和低噪声,这使得它们在进行高数据速率分析时能够提供准确的结果。

N1092系列示波器还包括了一些选件,如时钟恢复(CDR)功能,这可以进一步提高其在复杂信号处理中的应用效果。此外,这些设备通常配备USB线缆,便于连接到DCA-X主机或用户提供的PC上。

美佳特科技提供全面的通用电子测试与测量解决方案,致力于为客户提供包括测试、销售、租赁及维修在内的“一站式”服务。我们的设备种类繁多,由经验丰富的技术专家团队支持,确保全球超过100个国家和地区的客户需求得到满足。作为是德科技、安立、泰克、罗德与施瓦茨、VIAVI、EXFO等知名品牌的合作伙伴,美佳特科技为各行业提供高质量的电子测量仪器,以优化客户的测试测量体验。
