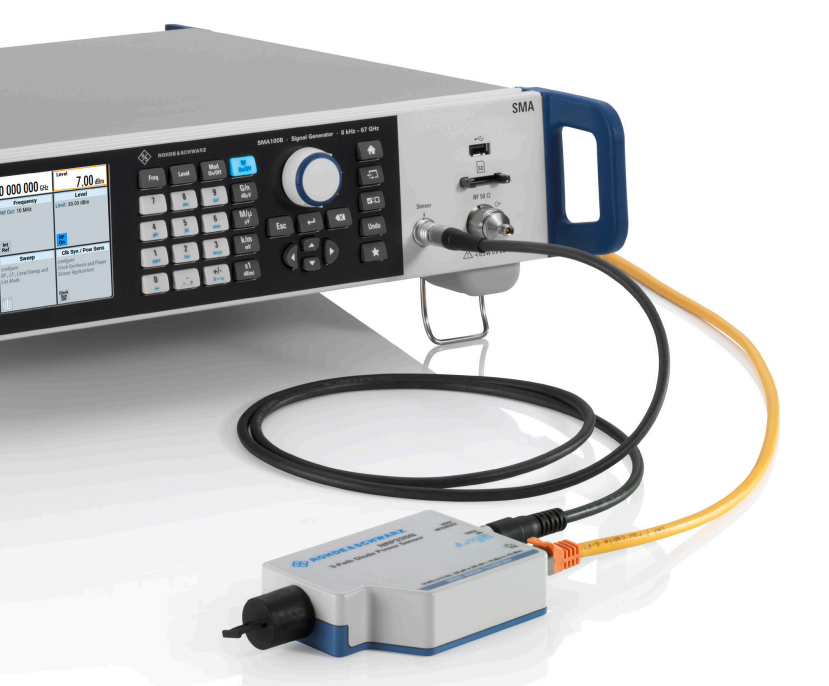

SMA100b是由Rohde & Schwarz公司生产的一款射频和微波信号发生器,它提供了卓越的性能,能够在维持最高输出功率的同时提供最纯净的输出信号。这款信号发生器适用于射频半导体、无线通信、航空航天和国防等领域的模块和系统测试与测量任务。
![](/file/upload/spae276/2024-06/11/image.png)
主要特点
频率范围:SMA100b的频率范围从8kHz到3GHz、6GHz、12.75GHz、20GHz、31.8GHz、40GHz、50GHz或67GHz,在过范围模式下最高可达72GHz。
相位噪声:在10 GHz、10 kHz偏移时,SSB相位噪声为-132 dBc(典型值),几乎没有宽带噪声,在10 GHz、30 MHz偏移时为-162 dBc(测量值)。
输出功率:在宽频率范围内最大输出功率超过30 dBm,且具有极低的谐波。
用户界面:采用触摸显示屏的先进图形用户界面,配备7"大显示屏和多个前面板连接器,操作界面符合人体工程学。
![](/file/upload/spae276/2024-06/11/image_ix89iza7kz.png)
应用场景
SMA100b因其优异的性能,可以在射频半导体、无线通信、航空航天和国防等领域的测试与测量任务中发挥关键作用。它能够生成具有极高稳定性和最大无杂散动态范围的信号,覆盖从研发到生产、服务和维护的所有阶段。
SMA100b是一款高性能的射频和微波信号发生器,适合于各种高要求的测试与测量任务。它的高频率范围、低相位噪声、高输出功率和用户友好的操作界面使其成为相关领域专业人士的优选工具。
![](/file/upload/spae276/2024-06/11/image_m0pj9yzitp.png)
SMA100b信号发生器的频率范围
包括以下几个部分:
8 kHz 至 1 GHz:这是基本型号的频率范围,适合于中低频段的应用。
8 kHz 至 3 GHz:这个频率范围适用于一些更高频率的测试需求。
8 kHz 至 6 GHz:这个范围提供了更宽的频率覆盖,适用于更广泛的测试场景。
8 kHz 至 12.75 GHz:这个频率范围适用于需要较高频率的测试需求。
8 kHz 至 20 GHz:这个范围适用于需要更高频率的测试需求,如毫米波通信测试。
8 kHz 至 31.8 GHz:这个范围适用于高速数字通信测试。
8 kHz 至 40 GHz:这个范围适用于高频雷达系统和卫星通信测试。
8 kHz 至 50 GHz:这个范围适用于高频无线通信测试。
8 kHz 至 67 GHz:这是SMA100b信号发生器的最高频率范围,适用于高频毫米波测试。
在某些特殊模式下,SMA100b信号发生器的频率范围甚至可以扩展到72 GHz。这种广泛的频率覆盖使得SMA100b能够满足各种不同的测试需求,无论是在研发、生产还是维修与维护过程中,都能发挥重要作用。
![](/file/upload/spae276/2024-06/11/image_p7amwopv1g.png)
SMA100B信号发生器的应用领域
测试雷达接收机:SMA100b能够产生高质量的模拟信号,这对于测试雷达接收机的性能至关重要。
半导体元件测试:在半导体行业中,SMA100b可以用来测试各种半导体器件的性能,确保它们符合设计规范。
上变频器和下变频器测试:SMA100b能够模拟高频信号,用于测试上变频器和下变频器的转换效率和准确性。
放大器测试:SMA100b的高输出功率和低相位噪声特性使其成为测试放大器性能的理想工具。
射频半导体、无线通信、航空航天及国防领域:SMA100b能够满足这些领域对组件、模块和系统测试与测量任务的苛刻要求。
SMA100b信号发生器的特点在于其卓越的性能、操作简便性和功能全面性,使得它成为上述领域中不可或缺的测试设备。
