81600B keysight 是德 可调谐激光源 简述

2024-06-19
浏览次数:192次

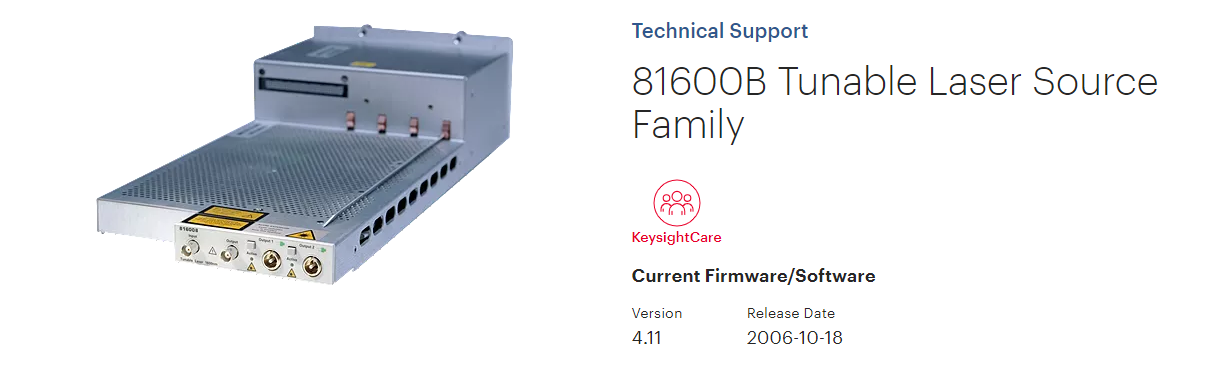

KEYSIGHT 81600B 是可调谐激光源模块,广泛应用于光通信和光学测试领域。该系列产品通过低自发源发射(low SSE)技术实现了高信噪比(>70 dB/nm),并具有快速准确的扫描能力,覆盖1260 nm至1640 nm的全波长范围,期间没有波长空隙。此外,81600B 还配备了内置高性能60 dB衰减器和高精度波长计(±3.6 pm),确保了优异的测量性能


主要特点和规格
  • 低自发辐射(SSE)信号输出:81600B系列通过低自发源发射实现高测量范围,信噪比大于70 dB/nm,这使得它们能够测量具有高动态范围的滤波器。

  • 可变扫描速度:最高可达80 nm/s的扫描速度,使得在整个波长范围内快速准确地进行扫描成为可能。

  • 宽调谐范围:覆盖所有传输波段的宽调谐范围单元,从1260 nm到1640 nm。

  • 内置波长计:具有出色的波长精度,±3.6 pm,这对于精确的波长测量至关重要。

  • 高光输出功率:最高可达+9 dBm的输出功率,内置高性能60 dB衰减器,这意味着即使在高功率水平下也能保持稳定的性能。

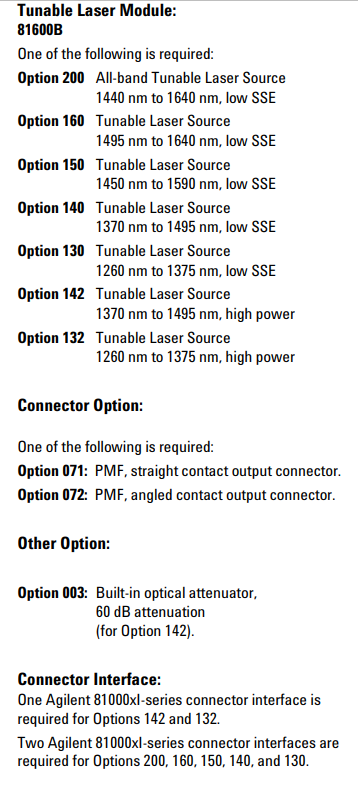

选件

  • 选件200:全波段可调谐激光源,具有200nm的调谐范围和70dB/nm的信源自发发射比,适用于对8通道CWDM复用器进行优于70dB的串扰测量。

  • 选件160、150和140:提供其他波长范围,配备两个光输出,并可通过选择端口获得高功率或低SSE。

  • 选件142和132:具有单个高功率输出端口,其中选件132覆盖1260nm至1375nm的波长范围。

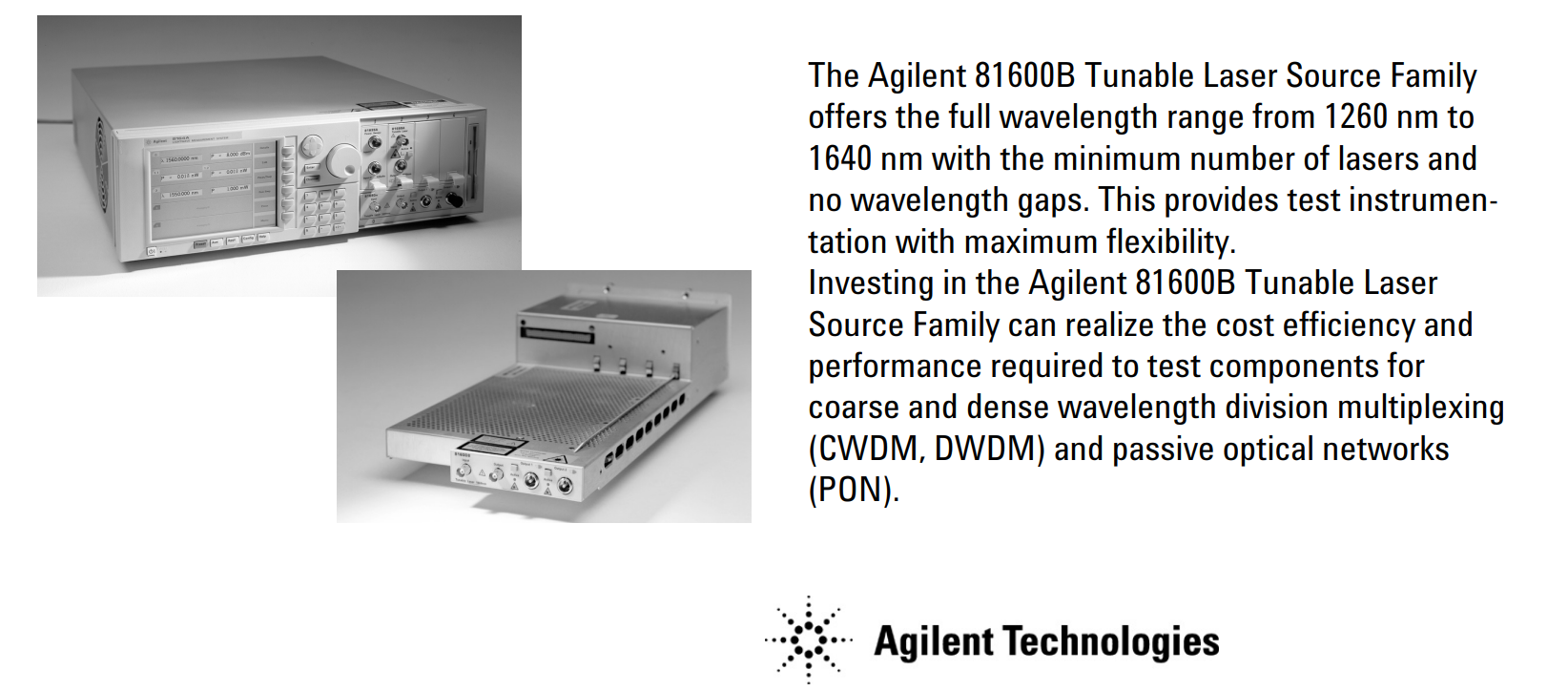

这些模块可以插入Keysight 8164B光波解决方案主机的底槽,为用户提供灵活的测试解决方案。81600B系列的设计旨在使用最少的激光器数提供1260nm至1640nm的全波长范围,没有波长空隙,从而在测试仪器的选用上具有最大的灵活性.

81600B激光器在波分复用系统中通常有哪些应用场景?

  1. CWDM系统的测试:81600B激光器可以用于测试粗波分复用(CWDM)系统。由于其具有宽的调谐范围和高的信源自发发射比,它可以对CWDM复用器进行精确的串扰测量,这对于确保系统的性能至关重要。

  2. DWDM系统的测试:尽管81600B激光器主要用于CWDM系统的测试,但它也可以用于密集波分复用(DWDM)系统的某些测试。这是因为它可以覆盖1260nm至1640nm的全波长范围,这使得它在测试DWDM系统时具有一定的灵活性。

  3. 光纤通信系统的调试:在光纤通信系统的调试过程中,81600B激光器可以作为光源,用于模拟不同波长的信号,以便检验系统的传输能力和信号质量。

  4. 光纤传感系统:在光纤传感系统中,81600B激光器可以用作泵浦信号光的合束技术,这有助于提高传感系统的灵敏度和准确性。

81600B激光器在波分复用系统中的应用主要集中在系统测试、调试和传感技术中,它的可调谐特性使得它能够适应不同波长的需求,从而在多个领域发挥重要作用。
