一、 网络分析仪 E5071C 简介

网络分析仪的工作原理

网分通过捕获待测器件反射波, 可以测得待测器件在各个频点上的阻抗值、 驻波比、 回波损耗等参数, 并且反映在网分的屏幕上。

E5071C 前面板简介 :

  • 总览:

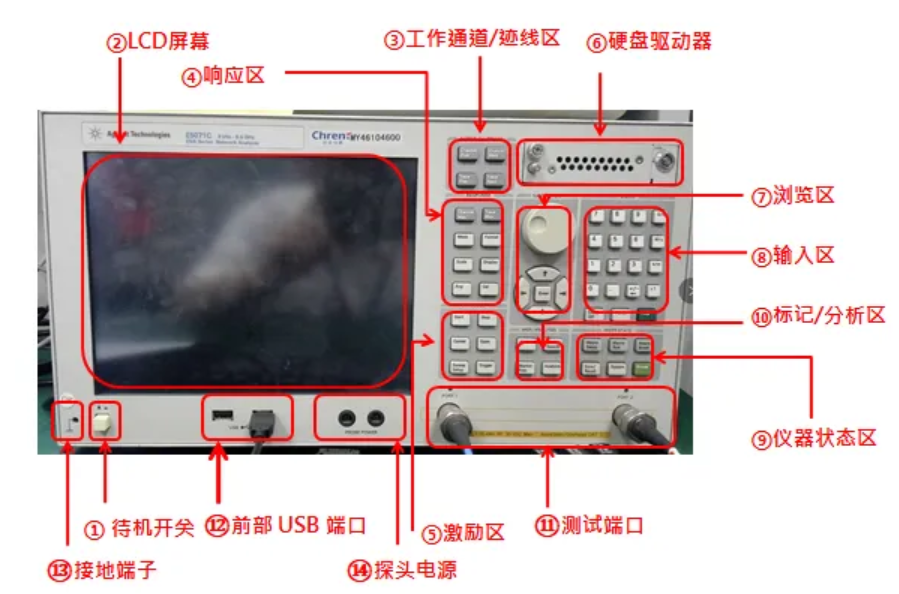

  • 详细介绍:

         ① 待机开关:开机和待机状态之间进行切换

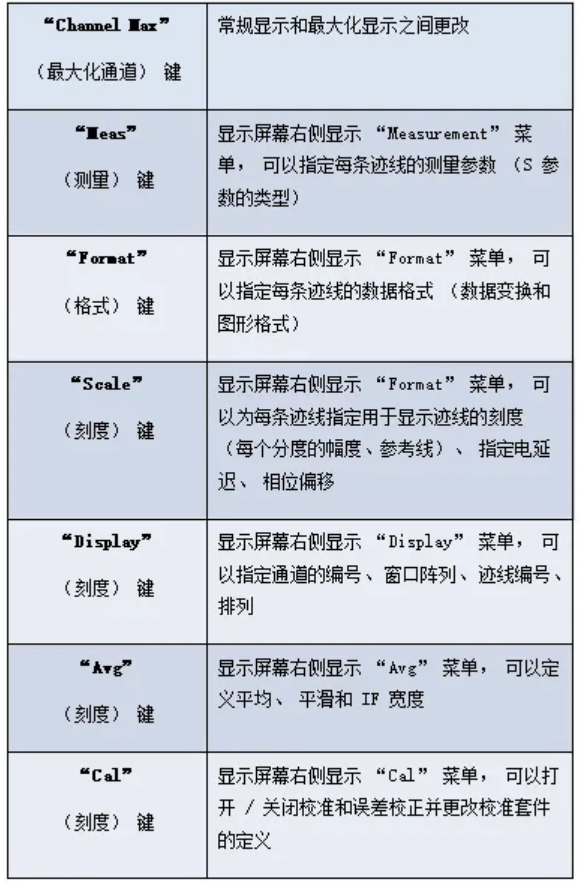

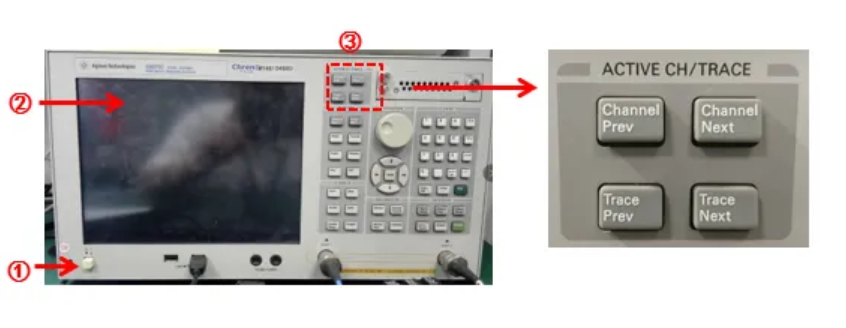

         ② LCD 屏幕:显示迹线、 刻度、 设置、 功能键及测试信息

         ③ 工作通道 / 迹线区:

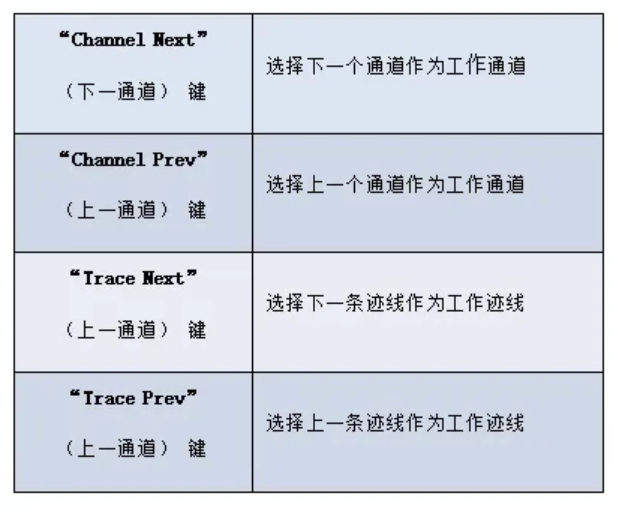

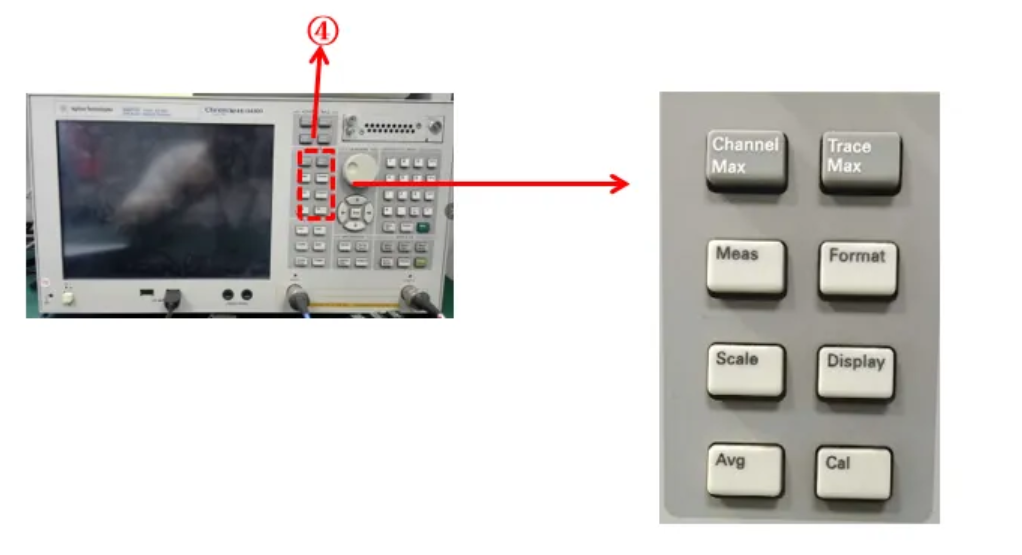

 ④ 响应区:设置响应测量的一组按键

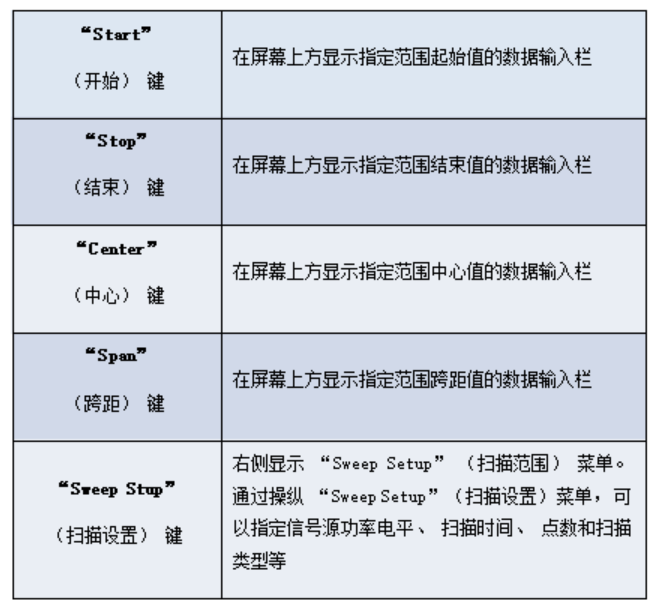

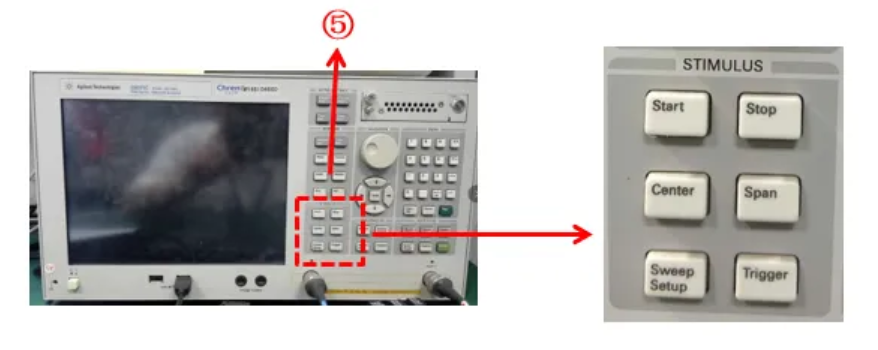

⑤ 激励区:定义激励值 (信号源和触发) 一组按键

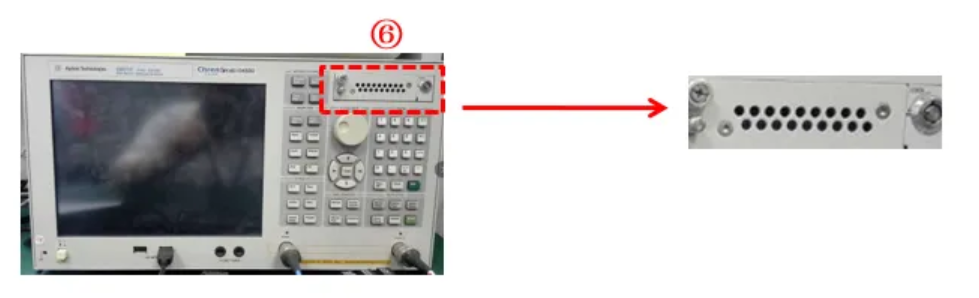

         ⑥ 硬盘驱动器:接入移动硬盘

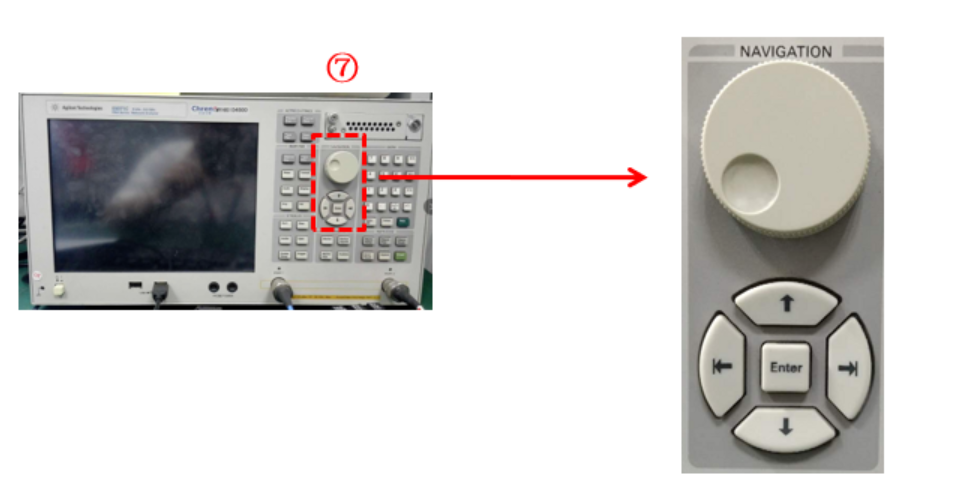

 ⑦ 浏览区:浏览区的按键和旋钮用于功能菜单、 表格和对话框中的选定区域中进行浏览, 以及通过增加或者减少来更改数据输入区域中的数值

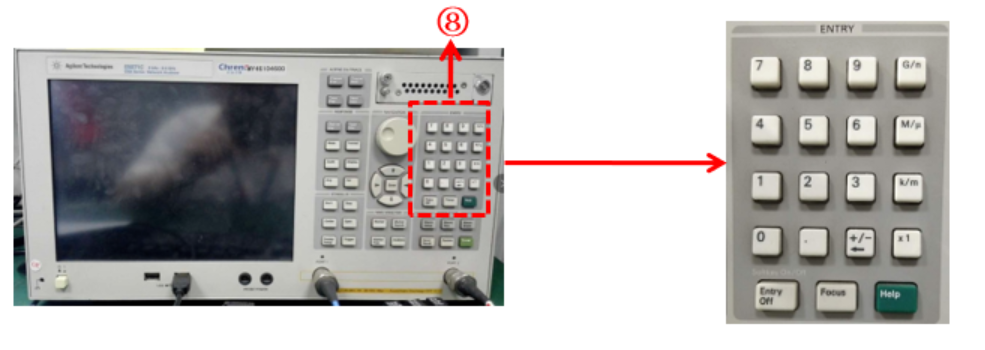

⑧ 输入区:

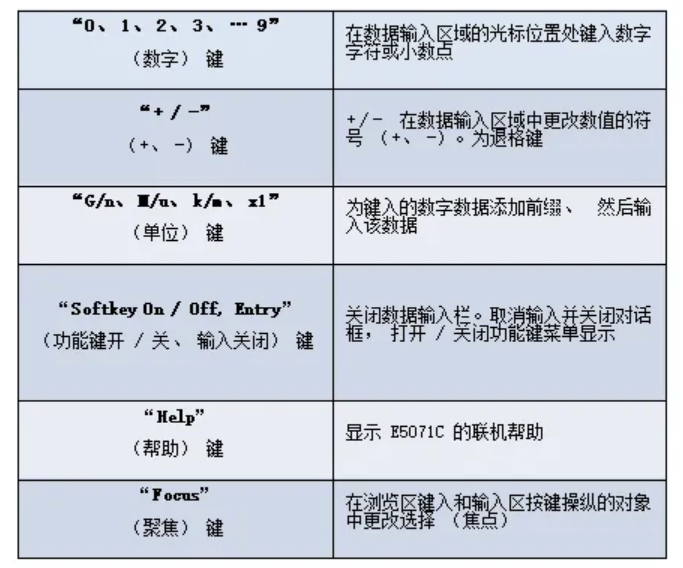

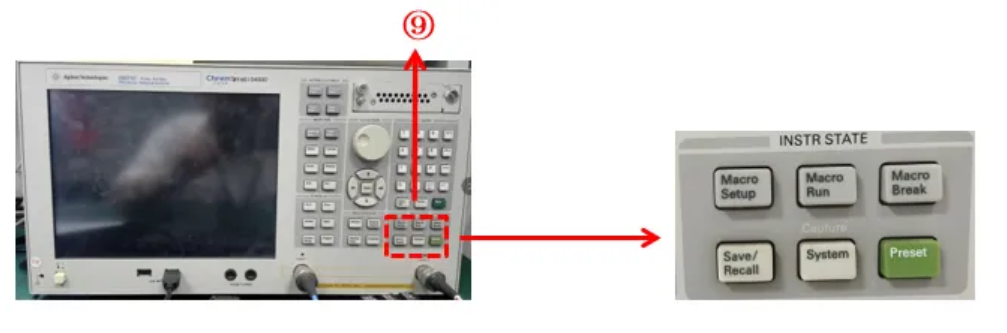

    ⑨ 仪器状态区:

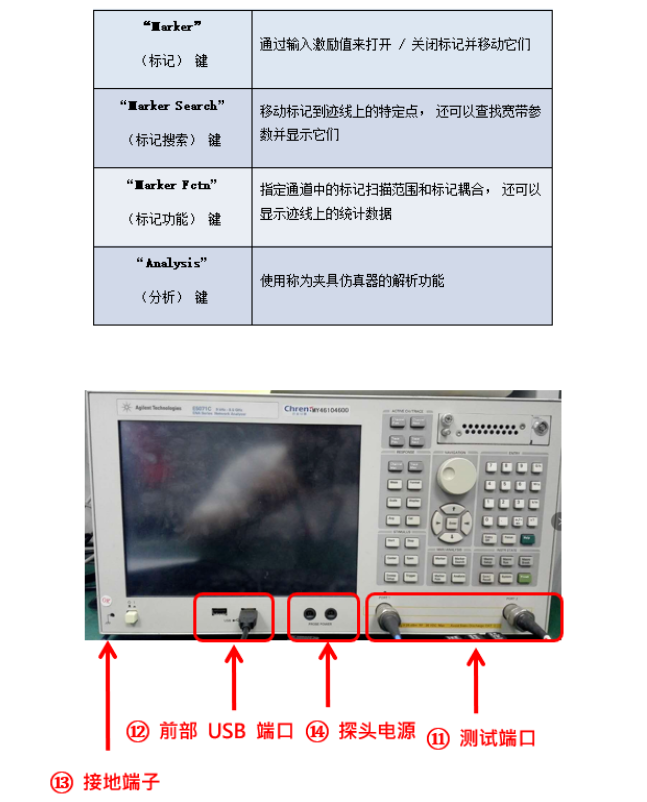

⑩ 标记 / 分析区 :通过使用标记、 夹具仿真器等来分析测量结果

         ⑪ 测试端口:连接 DUT(被测件)的端口。端口的数量取决于选件。

         ⑫ 前部 USB 端口:连接到 Ecal 模块、 USB、 多端口测试装置或打印机。

         ⑬ 接地端子:E5071C 的接地端子, 与设备底盘相连。

         ⑭ 探头电源:向外部探头提供电源的端口。


更多源文件资料,关注公众号“美佳特科技”,回复“E5071C”免费下载
