Anritsu MP2110A 测试TEDCQ 操作方法 | BERTWave 比特误码率测试
本文档提供了关于ANRITSU MP2110A测试设备的操作说明，涵盖了连接、设置、校准以及TDECQ测量的详细步骤。本文内容包括：MP2110A的主要特性，如其时钟恢复功能和可用于各种高速通信标准的测试能力。MP2110A通过物理连接、软件设置和校准等步骤来进行TDECQ测试的过程。针对常见测试问题的排查指南，比如测试结果显示异常时应检查的设置参数和潜在故障点。及一个辅助工具——TDECQ Assistant，可帮助用户简化测试设置和测量过程。本文档为用户提供一套完整的操作流程和故障排除方法，确保能够有效地使用MP2110A进行高质量的高速通信标准测试。

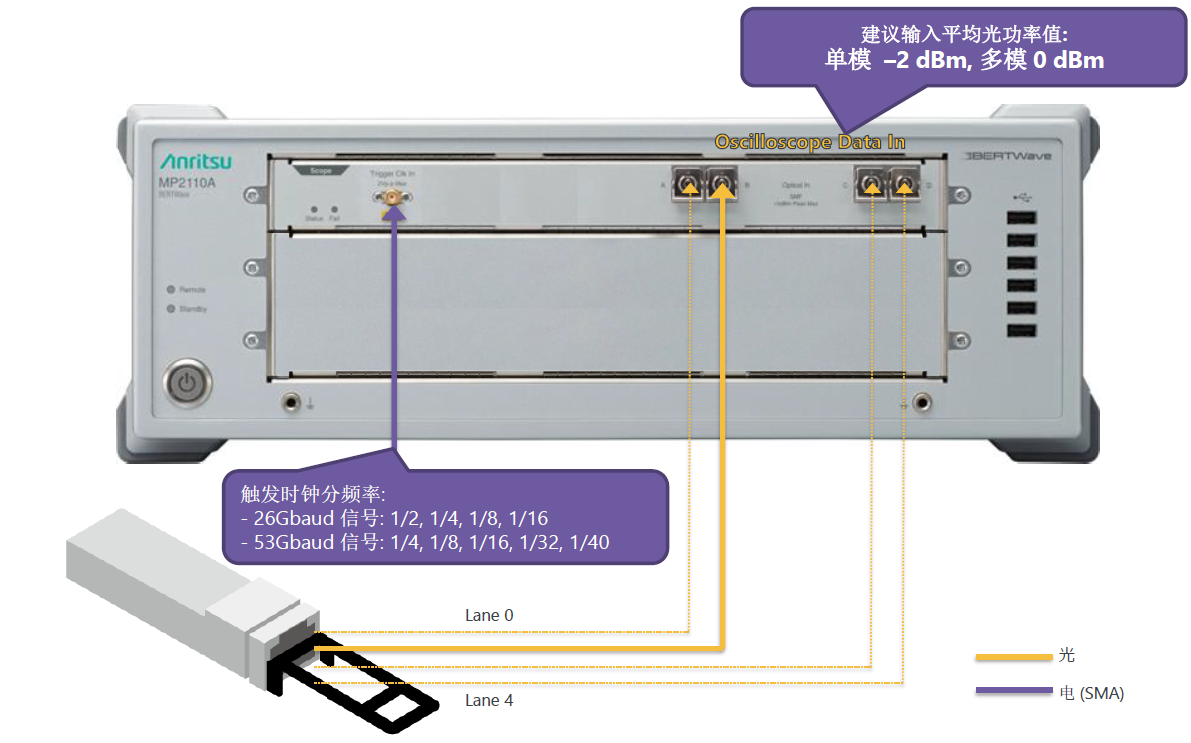

一、MP2110A示波器前面板及连接原理图
连线原理图1/3: 使用外部触发
连线原理图2/3: 使用 选件-054 26G CRU

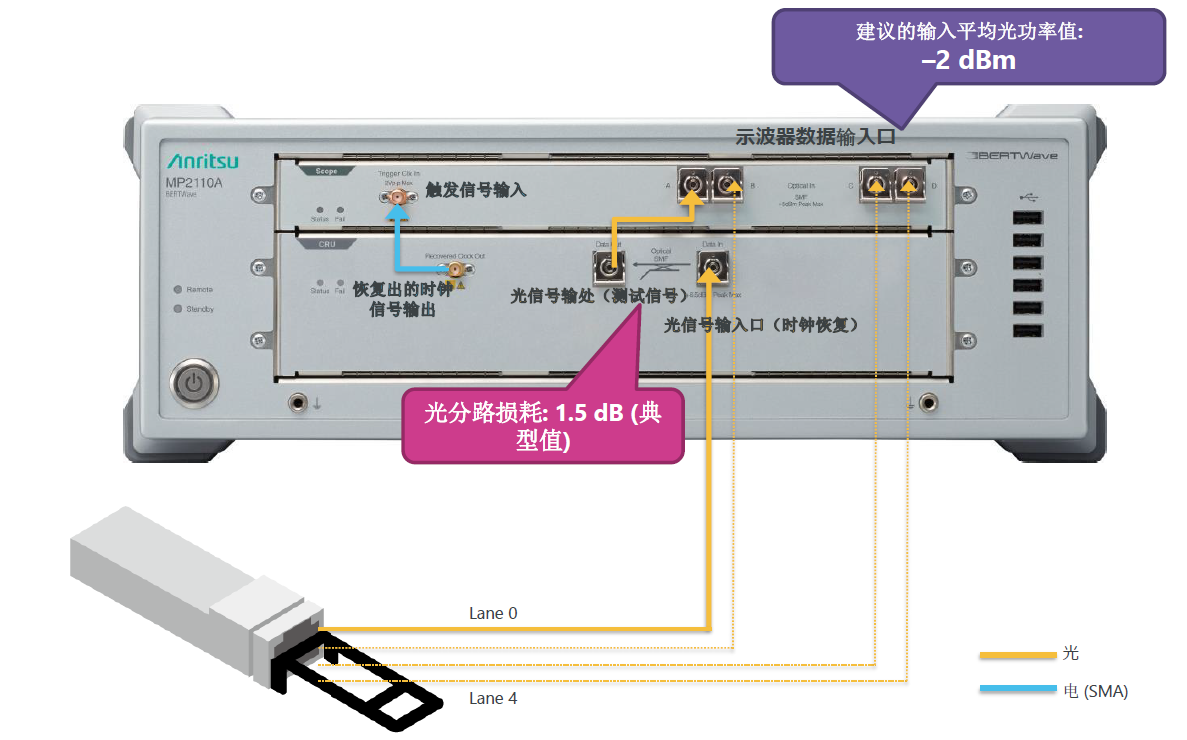

连接原理电路图3/3: 使用 选件-055 26G/53G CRU
二、MP2110A设置初始化操作、CRU 操作流程、校准
2.1设置初始化操作

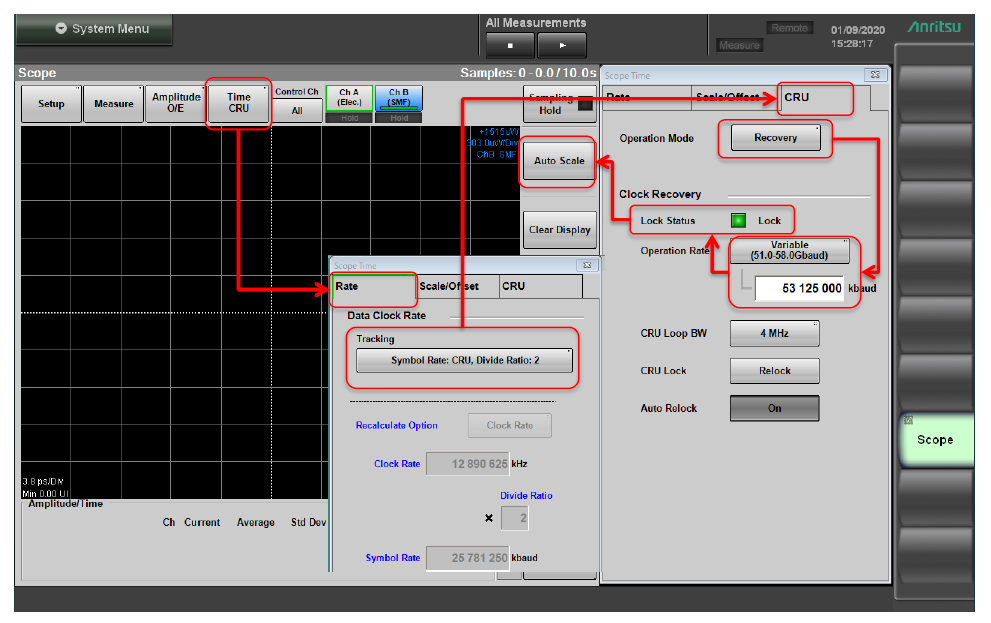

2.2 CRU 操作流程
2.1 选择速率跟踪模式: CRU
2.2 选择操作模式: Recovery
2.3 选择时钟恢复速率: 26.5625G or 53.125G
2.4 检查时钟恢复锁定状态
a
2.3 校准
示波器使用一段时间必须要进行校准, 不进行校准将影响测试项目, 特别是幅值.
三、TDECQ 测量步骤
使用 MP2110A 进行 TDECQ 测量步骤。在接入PAM4 和 trigger 信号后，依照此操作步骤进行测试，TDECQ 测量步骤参照于 IEEE 802.3cd Final 标准。

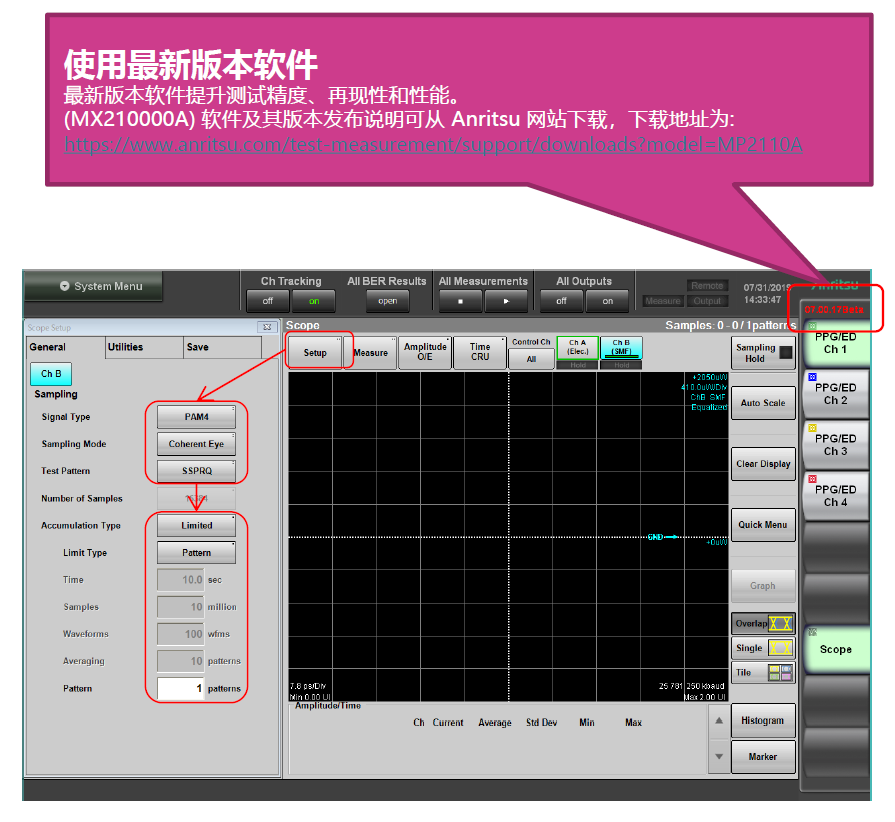

(1)选择 Setup。设置 Signal Type 为 PAM4。
设置 Sampling Mode 为 Coherent Eye。
从以下选项中设置 Test Pattern (pattern 长度) ：
PRBS7: 127 symbols
PRBS9: 511 symbols
PRBS13: 8191 symbols (建议使用)
PRBS15: 32767 symbols (建议使用)
SSPRQ: 65535 symbols (建议使用)
*Variable 长度不可被选择用于进行 TDECQ 测试 (使用数字参考滤波器及TDECQ均衡器)
(2)设置 Accumulation Type 为 Limited 并且 设置 Limit Type 为 Pattern (采集 pattern 数目)。

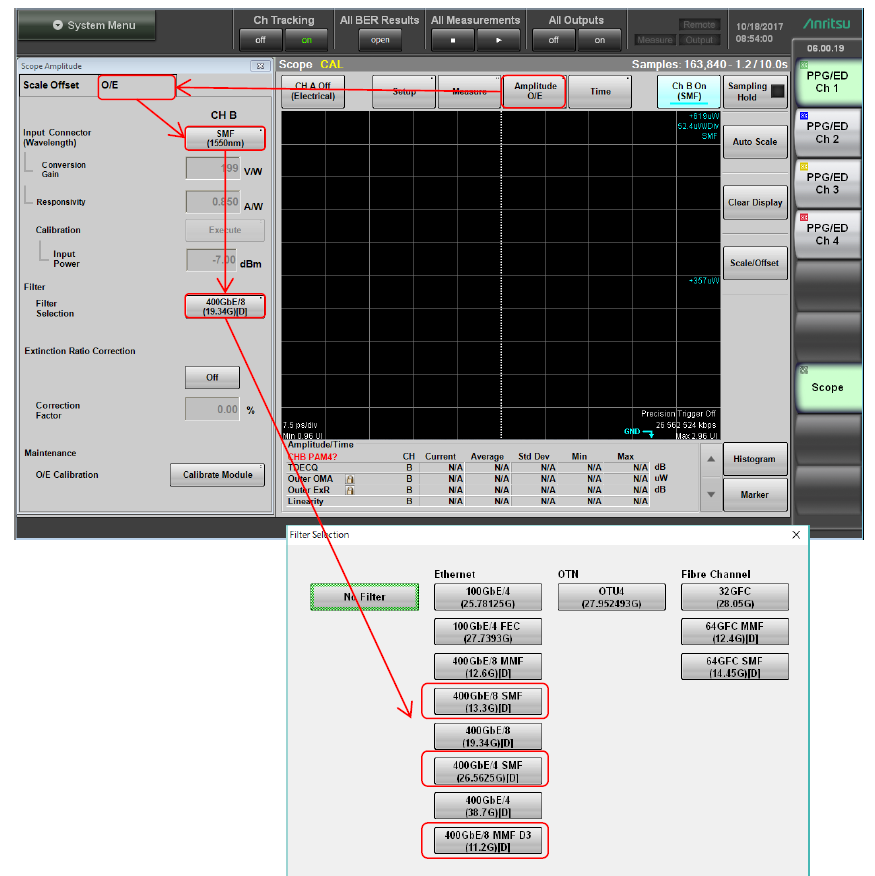

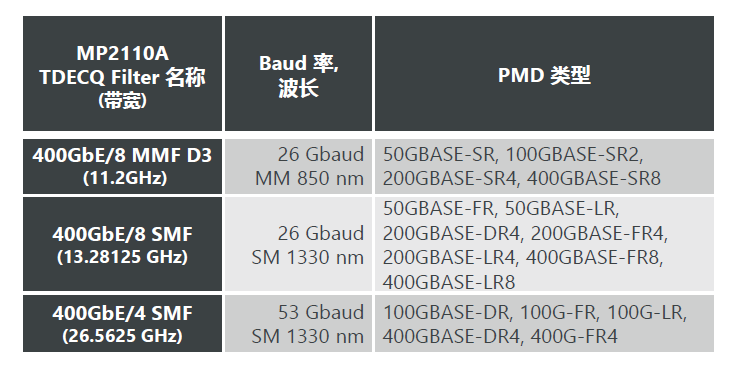

(3)选择 Amplitude/OE 及 OE 标签。设置 Input Connector (Wavelength) 并依照下表选择 Filter。*滤波器名称中包含[D] 的为数字滤波器。数字滤波器仅在设置为 Coherent Eye 和 Pattern 时方可被选择。
设置参考滤波器方式。
*滤波器名称中包含[D] 的为数字滤波器。数字滤波器仅在设置为 Coherent Eye 和 Pattern 时方可被选择。

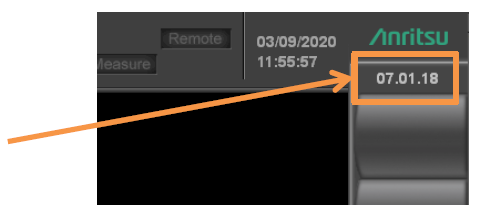

五、测试问题排查
如果PAM4眼图和TDECQ测量值显示不正确，请参阅以下内容。
1.检查以下Setup设置，然后重新设置.
Signal Type: PAM4
Sampling Mode: Coherent Eye
Test Pattern: *Variable 测试TDECQ时无法选择Pattern长度。

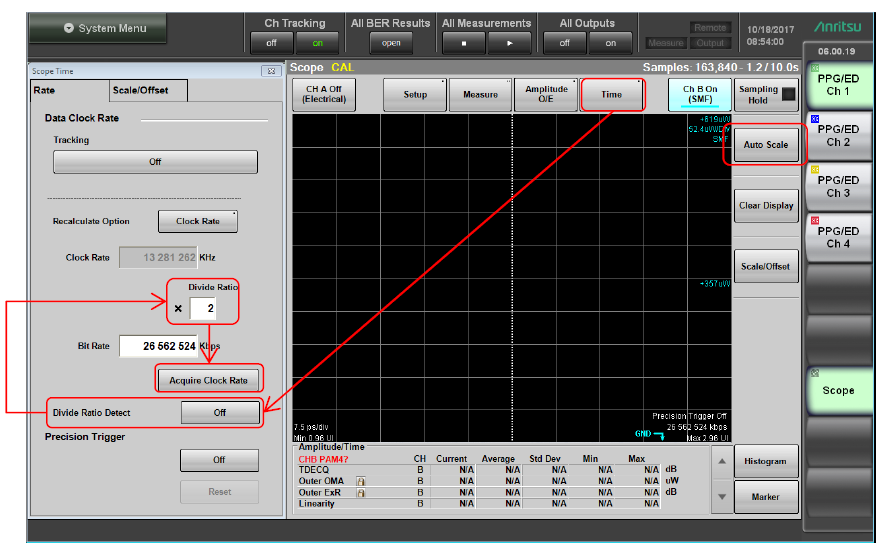

2.检查Trigger时钟 Divide Ratio: - 26Gbaud Signal: 1/2, 1/4, 1/8, 1/16 - 53Gbaud Signal: 1/4, 1/8, 1/16, 1/32, 1/40 (当选择Coherent Eye 模式Pulse 模式.)
3.再逐次点击 Setup - Utilities - Calibration. 当进行校准时,关闭数据和Trigger输入. 请参考文档里“校准” 部分.
4.检查输入光信号的平均光功率。SMF: –2 dBm MMF: 0 dBm
5.使用光纤端面仪检查光纤和光纤连接器/适配器的清洁度

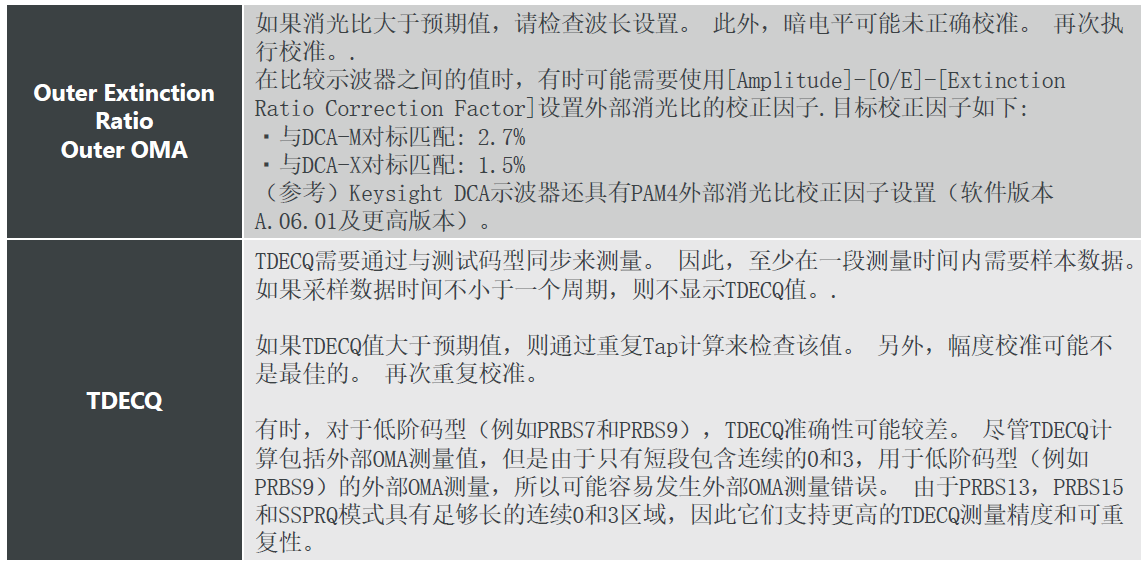

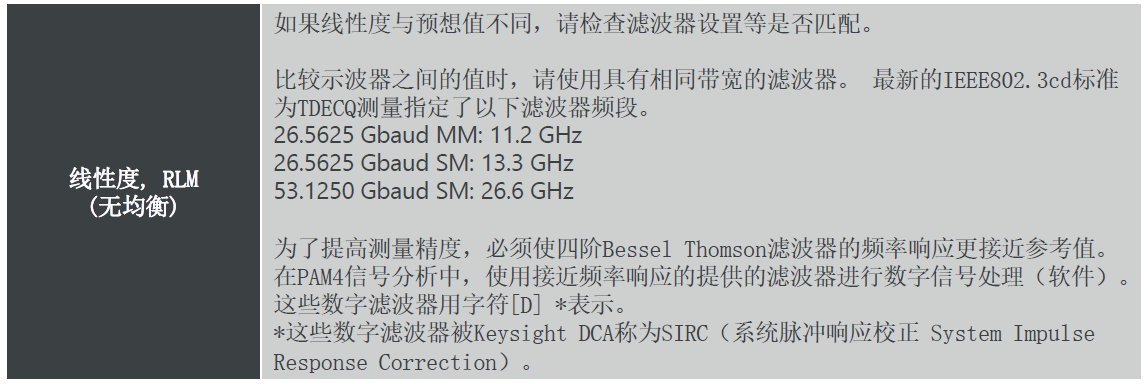

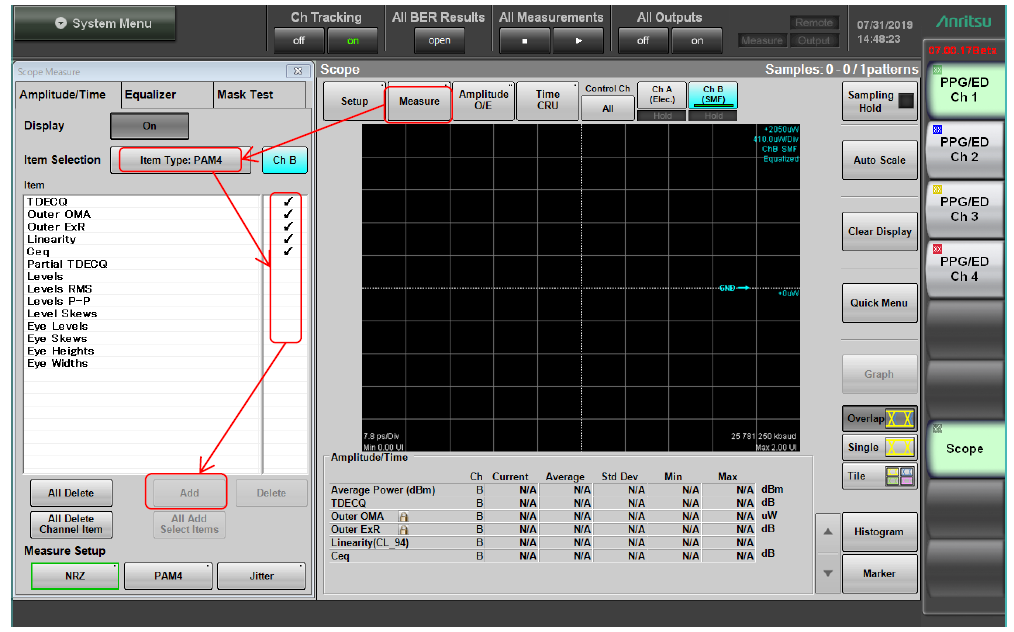

检查测量值
