Keithley DMM6500技术解析｜六位半图形数字化万用表工程级测量优势

2026-08-18

浏览次数：71次

Keithley DMM6500技术解析｜六位半图形数字化万用表工程级测量优势

在半导体器件表征、低功耗物联网产品研发、精密电源验证、工业自动化测试场景中，普通台式万用表普遍存在技术短板：直流精度不足导致微小参数无法量化、无高速采样能力丢失瞬态异常、功能单一需要搭配多台辅助仪器、长期测试温漂大复现性差。Keithley DMM6500作为工程级六位半图形数字化万用表，突破传统DMM测量边界，融合精密稳态计量与高速动态采集技术，是兼顾实验室研发精度与产线自动化效率的高性能测量设备。

一、核心硬件架构优势：精度与速度双向兼容

区别于常规六位半万用表低速采样、纯稳态测量的设计逻辑，DMM6500采用专用16位高速ADC数字化架构，打破精度与速度无法共存的行业痛点，实现稳态精密测量与瞬态波形采集一体化。设备直流电压一年精度可达25ppm，超高稳态精度可以满足精密器件参数标定、计量比对需求；内置1MS/s高速采样能力，可捕捉微秒级瞬态电压、电流波动，精准抓取电源上电尖峰、负载跳变、器件瞬时漏电等常规设备无法识别的隐性信号。

依托优化的低噪声模拟前端电路设计，设备实现pA级电流、微欧级电阻的超高分辨率测量，电流测量区间覆盖10pA至10A，完整适配低功耗芯片休眠电流、传感器微弱响应、微型器件漏电等微小信号测试，从硬件层面杜绝底噪过高导致的读数跳变、数据失真问题。

二、一体化多功能集成技术，精简测试系统架构

传统测试方案中，工程师需要搭配万用表、电容表、测温仪、数据采集卡多台设备完成全套测试，系统繁琐、同步性差、引入额外链路误差。DMM6500内置15项原生测量功能，涵盖电压、电流、电阻、电容、温度、频率、周期测量，同时支持波形数字化、数据统计分析、双通道同步读数，单设备可替代多台分立测试仪器。

针对工业测温、器件温升测试，设备兼容RTD热电阻、热电偶等主流测温传感器，无需外接信号调理模块，可直接完成器件温度与电性参数同步采集，精准分析温度漂移对器件性能的影响，大幅提升可靠性测试的完整性与准确性。

三、可视化数字化测量技术，告别纯数值盲测

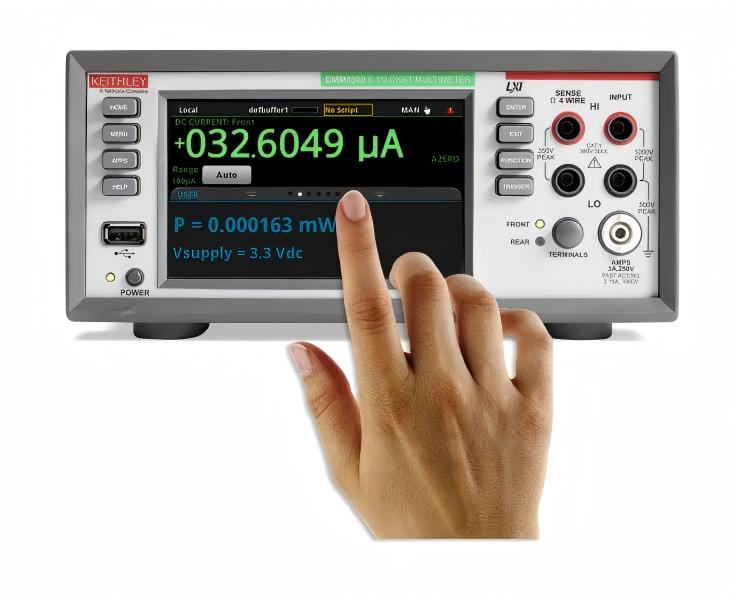

DMM6500搭载5英寸高清触控图形屏幕，摒弃传统万用表单一数值显示模式，支持实时波形绘制、趋势图记录、数据缩放分析、统计参数自动计算。在电源纹波测试、负载动态响应测试、器件老化长期监测场景中，工程师可直观观测信号波动规律、异常突变节点，快速定位瞬态故障问题，相比纯数值读数测试，故障排查效率大幅提升。

设备支持波形缩放、光标定位、数据局部分析，可精准截取短时异常波形，量化瞬态波动幅值与时长，为产品问题整改、参数优化提供直观的数据支撑，完美适配高端研发的精细化测试需求。

四、高稳定性工程设计，适配长期严苛测试工况

针对量产产线7×24小时连续测试、实验室长期老化监测场景，DMM6500采用高稳定基准源与智能温度补偿架构，有效抑制环境温湿度变化带来的测量漂移。设备两年精度仅30ppm，校准周期更长，降低频繁校准的运维成本，长期连续测试数据一致性、复现性优异。

同时设备具备完善的过压、过流、静电防护机制，工业级抗干扰设计，可适配复杂车间电磁环境，避免外界干扰导致的测试误差，兼顾测量精度与设备运行稳定性。

五、自动化程控适配，适配智能产线测试

DMM6500标配高速USB、LAN通讯接口，兼容标准SCPI程控指令，支持上位机软件联动、自动化测试系统对接。可实现无人值守连续采样、数据自动存储、波形批量导出、测试报表自动生成，完美适配半导体批量质检、电子产品老化测试、多工位同步测试场景，大幅降低人工操作成本，提升量产测试效率。

六、核心技术适配场景

第一，低功耗器件测试，精准测量IoT模组、可穿戴设备、芯片休眠pA级漏电流与静态功耗。第二，精密电源验证，捕捉DC-DC、LDO电源瞬态响应、微小纹波与负载波动。第三，半导体器件表征，完成精密电阻、MOS管漏电、晶圆器件电性参数标定。第四，可靠性老化测试，长期监测器件温漂、参数衰减规律。第五，自动化量产质检，适配批量产品电性参数一致性筛查。

七、技术选型总结

相较于普通六位半万用表，Keithley DMM6500的核心技术优势在于高精度稳态计量、高速动态数字化采集、多功能一体化集成、可视化数据分析四大能力的融合。既满足科研研发对微小信号、瞬态特性的精密测试要求，又适配量产产线自动化、高稳定性、高效率的测试需求，是兼顾研发与量产、性价比极高的工程级精密测试仪器。

如需获取Keithley DMM6500详细技术白皮书、自动化程控案例、参数调试模板、设备租售与校准方案，可前往官网产品详情页下载全套技术资料https://www.megatechsz.com/products-detail/pid-816.html，一对一咨询工程师定制专属测试方案。
