Agilent N7786B 偏振综合仪｜一体化偏振控制与分析技术解析
Agilent N7786B 偏振综合仪｜一体化偏振控制与分析技术解析

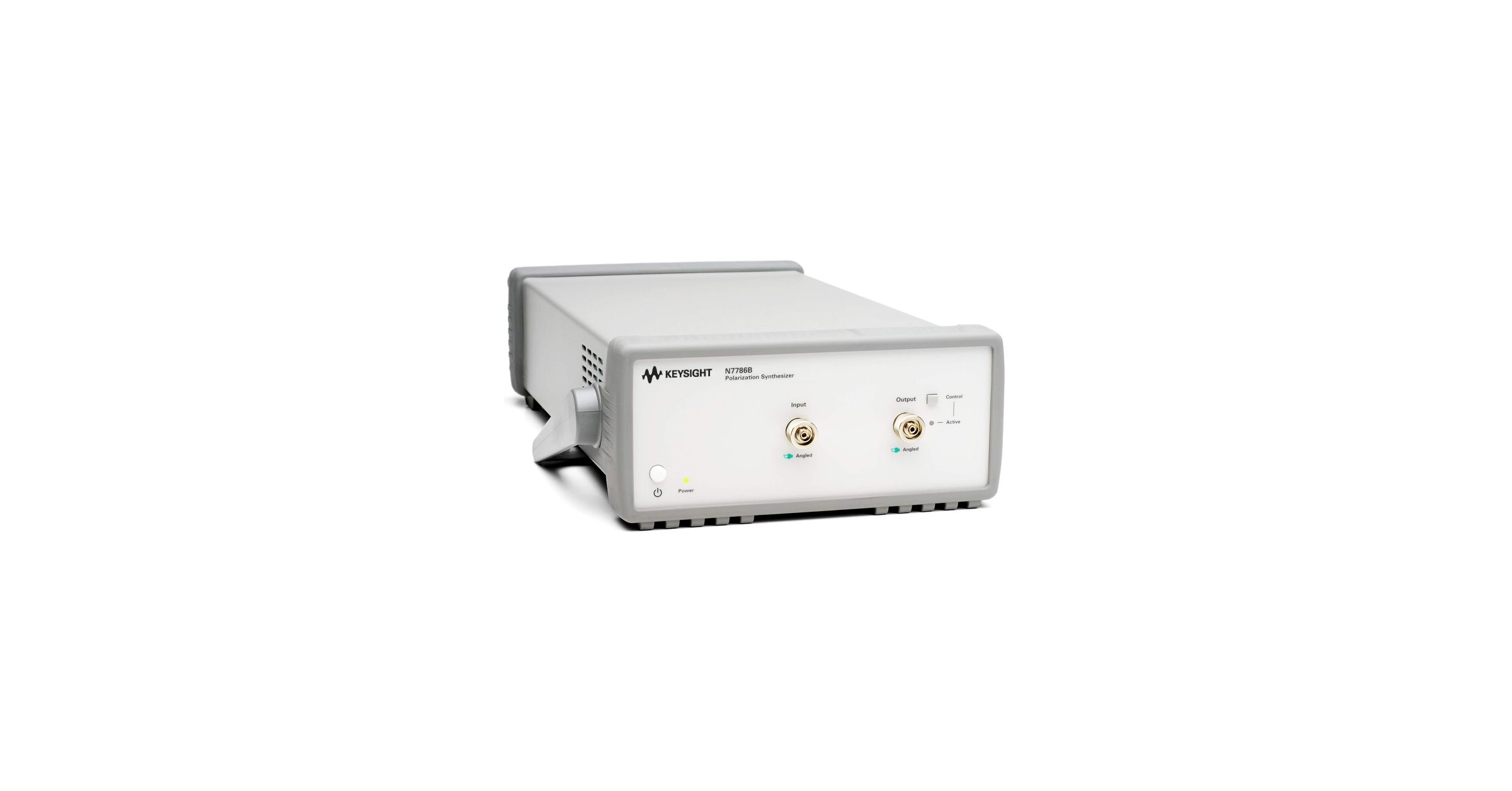

在 800G/1.6T 相干光模块、硅光芯片、光无源器件研发与产线测试中，光纤引入的偏振态随机漂移，极易造成 PDL 测试偏差、接收机误码、干涉信号衰落。传统分立偏振设备光路搭建复杂，同步难度大。Agilent N7786B 偏振综合仪，基于铌酸锂高速光路架构，把偏振控制、偏振扰码、偏振分析集成一体，无需机械运动部件，广泛用于实验室研发、器件表征、系统压力测试场景。
一、核心技术优势
一体化集成，多工作模式自由切换一台设备实现偏振稳定、SOP 切换、同步偏振扰码、偏振态分析四大能力。支持 Set‑and‑forget 锁定，输入偏振发生漂移，输出依旧维持设定偏振态；支持斯托克斯参数自定义偏振态，可复现各类实际工况偏振条件，省去多台仪器组合调试的繁琐光路搭建。
微秒级高速偏振切换，同步触发能力SOP 非确定性切换时间小于 10μs，SOP 循环周期低于 25μs，最高扰码速率可达 100KSOPs/s；配备外部电触发接口，可和误码仪、示波器、可调激光源同步联动，适配环路循环测试、系统压力仿真测试，完整覆盖庞加莱球面仅需数毫秒。
高精度偏振测量，实时状态监测内置偏振分析模块，采样速率最高 1MSa/s，SOP 测量不确定度典型 1.5°，可实时采集、记录斯托克斯参量、DOP 偏振度，庞加莱球面可视化输出，方便定位偏振突变、信号衰落问题，便于实验数据追溯对比是德科技。
宽波长覆盖，无复位连续运行依据选件不同，支持 1270‑1375nm 或者 C+L 波段 1460‑1620nm，覆盖光通信主流波段；支持无复位连续工作，不会出现偏振跳变中断，适合长时间可靠性老化测试，整机结构紧凑，适配机架集成安装。
完善自动化接口，适配 ATE 系统支持 USB、GPIB 程控，兼容 N7700A 光子应用套件软件，可完成自动 PDL 扫描测试；提供驱动与 DLL 接口，方便接入 LabVIEW、上位机自动化测试系统，提升产线批量测试效率。
二、主要适配测试场景
光无源器件：耦合器、衰减器、WDM 器件 PDL 偏振相关损耗测试，波长扫描偏振响应表征
相干光模块、硅光芯片、光调制器偏振灵敏度、抗扰度压力测试，模拟光纤链路动态偏振扰动
相干接收机测试，偏振衰落仿真、环路循环可靠性实验
光学干涉系统，偏振锁定，最大化干涉对比度，消除偏振带来信号衰落
高校科研实验室，偏振相关机理研究、保偏光纤 PER 消光比测试与比对校准
三、选型使用注意要点
波长分为‑400（O/C/L 波段）、‑500（C/L 波段）两种选件，采购租赁务必确认波段配置，指标仅在指定波长范围内保证。
连接器分为直接触、斜接触选件，需要确认 FC/SC 接口规格，接口适配器需另外配置。
输入光功率需要控制在合适区间，过低会增大测量误差，过高会损伤内部铌酸锂芯片。
做自动化 PDL 扫描，需要配套可调谐光源、光功率计，搭配 N7700A 软件实现一键化扫描测量。
设备属于模块化平台，搭建测试系统时需要重点确认触发同步时序，保障扰码与外部仪器协同工作。
偏振带来的测试误差，经常会掩盖器件真实性能。N7786B 凭借高速、一体化偏振控制分析能力，替代多台分立设备，简化测试平台搭建，是光通信偏振类指标表征的成熟测试平台。如果您有配置选型、整机租售、系统搭建需求，可咨询获取完整测试方案。
