R&S FSW26 信号与频谱分析仪｜26.5GHz 宽带射频信号解调与杂散测试仪器
R&S FSW26 信号与频谱分析仪｜26.5GHz 宽带射频信号解调与杂散测试仪器
在 5G 射频前端、脉冲雷达组件、卫星通信接收机、宽带物联网模块研发验证中，工程师需要同时完成频谱杂散、噪声基底、调制质量 EVM、脉冲时域参数等多维度信号表征。传统频谱分析仪普遍存在两大短板：一是内部本振相位噪声偏高，微弱杂散信号容易被仪器自身噪声掩盖；二是 I/Q 解调带宽有限，面对大带宽调制信号时会出现信号截断，无法完整还原信号真实频谱，导致放大器非线性失真、频谱再生指标判定不准。

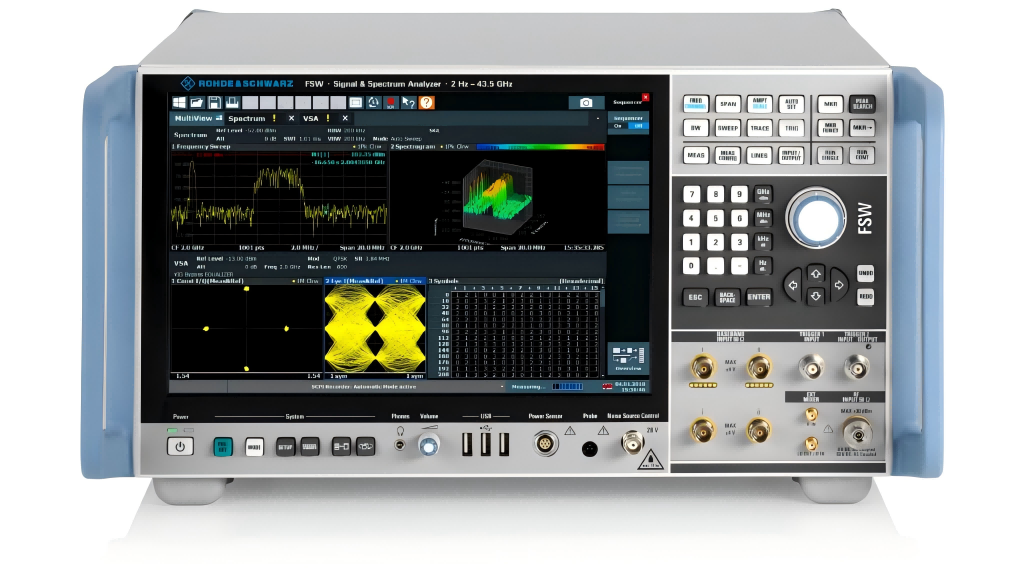

R&S FSW26 属于罗德与施瓦茨 FSW 系列高性能信号与频谱分析仪，频率范围 2Hz 至 26.5GHz，在 1GHz、10kHz 偏移处相位噪声优于 - 136dBc (1Hz)，凭借极低本底噪声与超大动态范围，精准分辨被测件的低电平谐波、杂散与噪声信号。仪器支持选件扩展，最高可配置 2GHz 内部分析带宽，满足宽带数字调制信号采集，内置实时频谱分析能力，800MHz 实时带宽下，具备 0.46μs 的 POI 截获概率，能够捕捉一闪而过的瞬态干扰、脉冲跳变信号，非常适合脉冲雷达、跳频通信信号检测。
硬件架构上集成高速 ADC 与并行数字信号处理单元，支持多测量应用并行运行，可同时开启频谱扫描、矢量信号解调、脉冲参数分析。搭载 FSW-K70 矢量信号分析选件，可对 5G NR、LTE、WiFi 等数字调制信号做深度解调，直接输出 EVM、幅度误差、相位误差、星座图等关键指标；脉冲分析选件可自动提取脉冲宽度、上升下降沿、脉冲内频率 / 功率变化等雷达相关参数，省去多仪器联调的复杂链路。
仪器支持 SCPI 指令记录器，可自动生成程控代码，快速集成到 LabVIEW、Python 自动化测试平台，适配实验室研发标定与产线批量模块质检。触摸屏交互界面支持多窗口并行显示，可同步观察频域、时域、星座图结果，提升调试效率。可搭配前置放大器选件进一步提升小信号测试灵敏度，也可外接毫米波扩频模块，拓展更高频段测量能力。
很多射频工程师选型时，只关注最高频率，忽略相位噪声、实时截获能力与解调带宽，测试宽带射频器件时，漏检瞬态杂散，造成产品研发隐患。R&S FSW26 把频谱测量、实时监测、矢量解调、脉冲分析整合在单台设备，广泛用于 5G 通信射频器件、脉冲雷达、卫星导航接收机、宽带功率放大器研发测试。深圳美佳特备有现货，有选型对比、测试方案或者产品手册需求，欢迎联系沟通。
