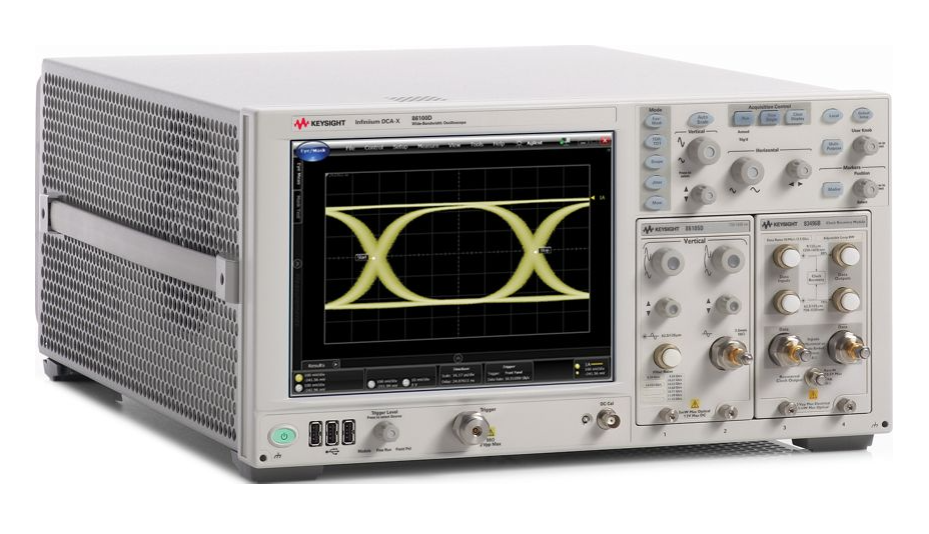

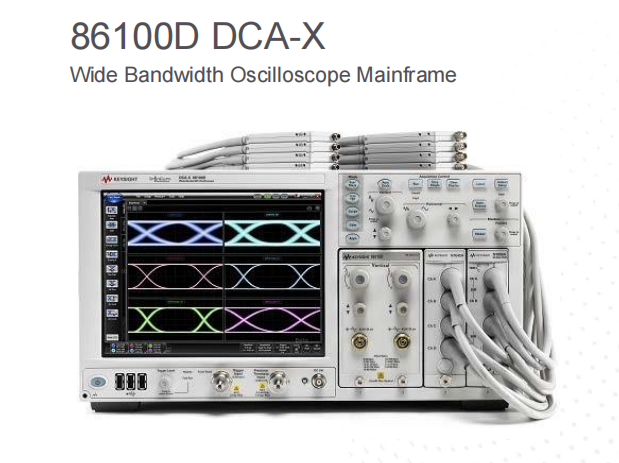

86100D keysight 是德 Infiniium DCA-X 宽带宽示波器主机

2022-06-02
浏览次数:1119次
Tags:

86100D DCA-X对高速数字设计进行精确测量,从50MBd到超过80GBd,同时在16个通道上进行。在多达16个通道上对从50MBd到超过80GBd的高速数字设计进行精确测量。


  • 光学收发器设计和生产测试

  • 电子ASIC/FPGA/IC设计和鉴定

  • 通过TDR/TDT和S参数对串行总线进行鉴定、测量和故障排除 通道、电缆和PCB的测量


Keysight提供完整的数字通信分析仪解决方案,可以与DCA-X结合使用或同时使用。包括时钟恢复、独立的数字通信分析仪(DCA-M)和软件。


  • 型 号:86100D

  • 名 称: Infiniium DCA-X 宽带宽示波器主机

  • 品 牌:是徳(KEYSIGHT)

  • 分 类:通用电子测试 > 示波器

  • 产品属性:主机

功能

  • 90 GHz 带宽

  • 定制主机以进行光、电和 TDR/S 参数分析

  • 100 fs RMS 超低抖动和低至 250 μV 确保执行快速、精确和一致的抖动测量

  • 获得超过 50 种内置标准模板和自动模板裕量分析

  • 轻松地同时测量多个信号;同时分析和采集多达 16 个信号

  • 主机可升级并且向后兼容,为您的投资提供充分保护


86100D DCA-X的设计是为了提供宽频带、低噪音、高可靠性和高稳定性的最佳组合。宽带、低噪音和低抖动的最佳组合,从而使能够测量产品的真实性能。


  • 带宽>90GHz,抖动<50fs,噪声低至250uV。

  • 更准确的波形测量

  • 更低的抖动测量

  • 改善掩膜余量,提高产量


通过增加选件SIM InfiniiSim-DCA,可以消除由于固定装置或电缆造成的信号衰减,或者是在测量过程中,对信号的处理。由于固定装置或电缆造成的信号衰减可以被消除,或 去嵌入,提供更多的余量。另外,它还可以

也可以模拟夹具或电缆末端的信号。(嵌入),以获得额外的洞察力或符合性。

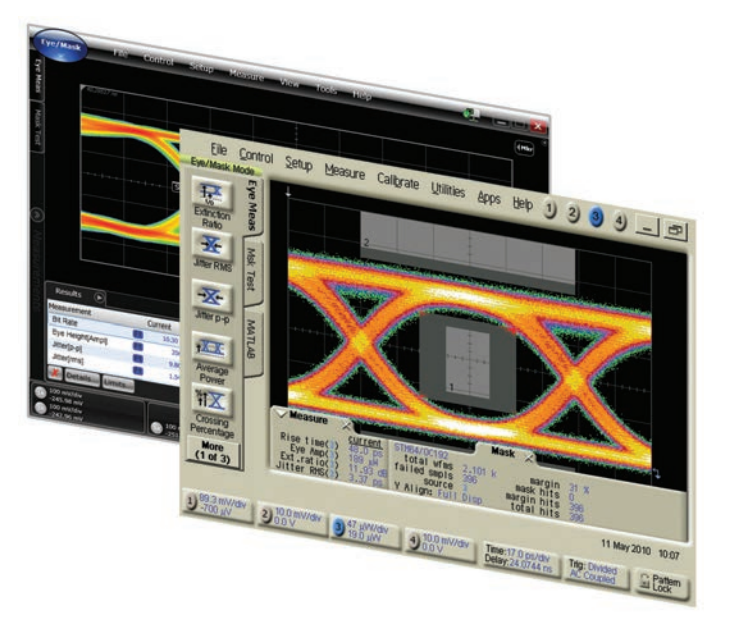

86100D DCA-X包括两个用户界面,使用起来更加方便。易于使用,并与86100C DCA-J的100%向后兼容。

DCA-J。在FlexDCA(新的基于矢量的界面)和经典的DCA用户界面之间进行切换,只需轻触屏幕即可。

界面和经典的DCA用户界面之间进行切换,只需轻触一个按钮。



FlexDCA用户界面

  • 解除嵌入,使用选项SIM嵌入

  • 长模式(PRBS31)、DDPWS、J2、J9上的抖动,使用

  • 86100D选项200/401

  • 图形化信号处理

  • 最多可以同时测量64次

  • "经典 "DCA用户界面

  • 提供100%向后兼容的


86100C DCA-J与早期86100C系列示波器所使用的熟悉的用户界面相同。系列示波器上使用的熟悉的用户界面

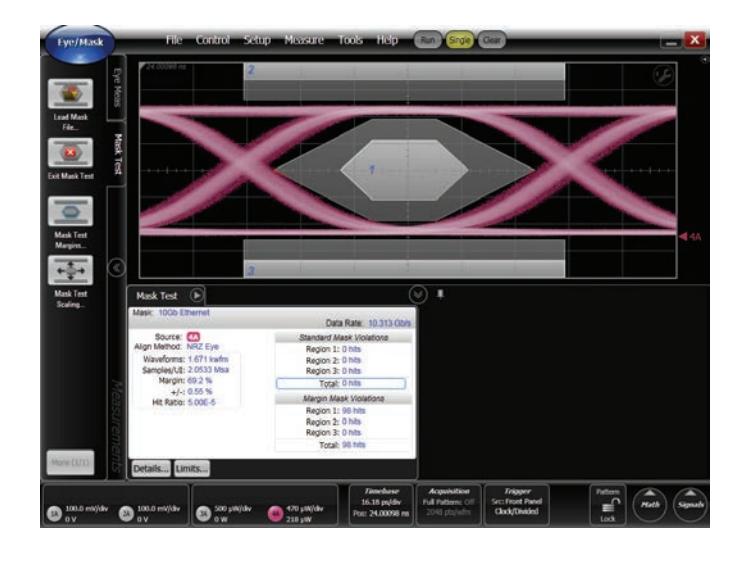

眼图分析和屏蔽测试(每台86100D的标准配置)快速准确地鉴定高速发射器和收发器。准确地鉴定高速发射器和收发器。眼图/掩码模式提供。


  • 精确的消光比和眼图测量

  • 带有内置余量分析的工业标准掩码测试

  • 1 "和 "0 "电平、抖动、上升或下降时间等。

  • 在多达16个通道上同时采集,提供了

  • 最高的吞吐量

    - 在多达16个通道上进行平行掩模测试
