MS46522B Anritsu 安立 矢量网络分析仪
主要特性：
高输出功率，可以测量高衰减设备
先进的时域选件提供信号完整性（SI）分析的工具
业界领先的动态范围可以测量超低反射工件
出色的方向校正能力能够最小化测量的不确定性
SmartCal 自动校准装置可以减少校准和设置时间
时域带有按时选通选项，能够简化并加快故障识别
远程控制的最新 LAN 接口比 GPIB 更快
源和接收机访问环路和偏置节选件允许最大限度的自定义测试设置
扩展的频率范围覆盖 E 波段和 V 波段的主要部分
全部组装的测试系统消除了连接错误，提高了可靠性
连接模块直接连接 DUT，提高了测量稳定性
描述：
MS46522B 是双端口高性能 ShockLine 矢量网络分析仪系列。 此高性能系列拥有不可超越的高价值与高性能，能够提供同类产品中最佳的动态范围，能够降低在多种测试应用（最高 92 GHz）中的测试成本并加快上市速度。 这些测试应用包括设计和制造移动网络设备、移动设备、汽车线缆、高速数据互连与系统集成组件。
MS46522B 配置选件 10，选件 20，或选件 43，为 ShockLine 系列带来了从射频到微波频率的测量功能。这些频率选件结合强大的ShockLine 软件，为无源器件测试提供了极具成本效益挑战性的解决方案。选件 82 是 2 端口 MS46522B 的 E 波段频率选件。具有领先于市场的经济性 E 波段毫米波测量功能。对于只需要 E 波段频率范围的应用，新的 500B 系列 55-92 GHz 的毫米波选件是目前市场上最具价值的，能大量生产 E 波段组件的解决方案。对于需要时域分析的应用，选件 2 和选件 22 都可使用。选件 2 可使 MS46522B提供实时的带通和低通时域功能。低通时域具有试验数据报告，能够显示随距离或时间变化的实际阻抗。选件 22 使 MS46522B 具备基于文件的信号完整性（SI）工具，可调试 SI 问题和验证电路模型。MS46522B-010 VNA 可添加附加选件。选件 51 和 61，分别为源和接收机访问环路和偏置节选件，给予自定义测试设置最大的灵活性。接收机访问环路改善仪器的本底噪声，降低接收机的压缩点，允许具有高动态范围的要求的 DUT 测试。偏置节为测试时需要直流偏置的器件测试提供直流电源接口。
MS46522B 系列采用 3U 机箱封装，使用与 ShockLine 系列相同的 GUI、软件、命令语法、驱动程序和编程环境。
应用领域：
微型同轴射频连接器、天线、开关、双工器、UE 前端模块、射频 (FAKRA) 连接器、驾驶辅助雷达、射频和微波无源组件测试和故障排除、系统校准、路径损耗特性、一般 S 参数和时域测量、无线电力传输应用、光电&电光应用

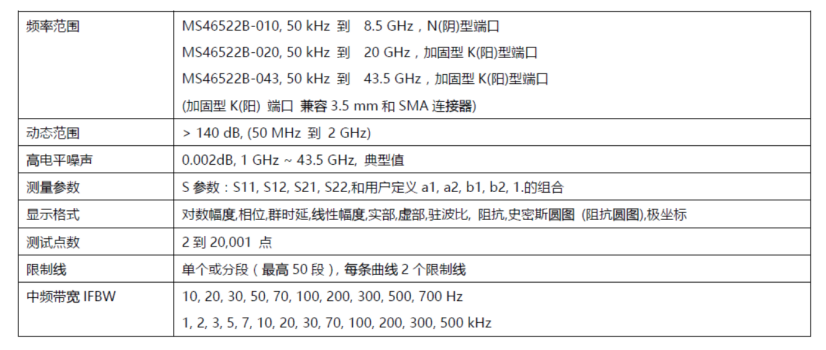

主要性能和规格：

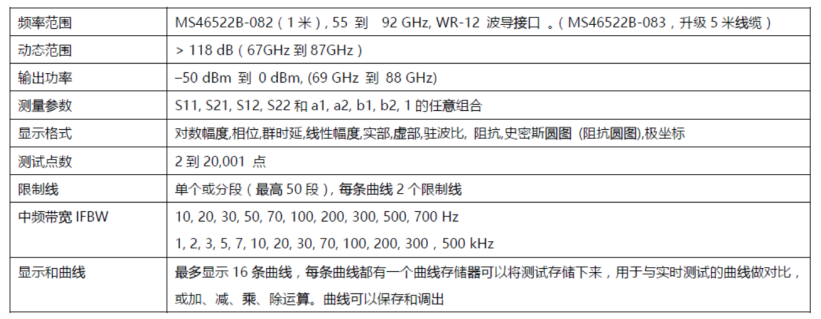

MS46522B-082 E波段矢网
