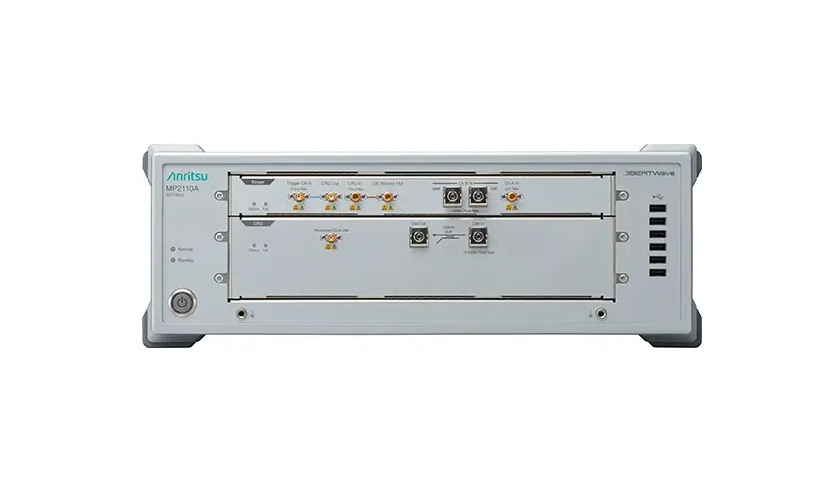

MP2110A Anritsu 安立 25G一体化眼图误码分析仪
主要特性：
一体化仪器，内置 BERT 和采样示波器
最多可使用 4 通道 BERT 和 4 通道采样示波器同时测量
快速测量和高性能缩短了测量时间
采样示波器
约 5 秒时间可捕获 100 万个样本，采样速率高达 250,000 样本/秒
内置高灵敏度 O/E（-15 dBm，典型值，SMF），支持测量经光开关等外设衰减后的信号
高带宽：35 GHz (光, SMF), 25 GHz (光, MMF), 40 GHz (电)
低抖动：200 fs rms（典型值）
NRZ 和 PAM4 信号分析能力，支持 53Gbaud PAM4 分析
用于 NRZ 和 PAM4 的内置时钟恢复单元（CRU）支持 26G/53G
NRZ 抖动分量分析
BERT
低抖动 PPG：600 fs rms（典型值）
高灵敏度 ED：25 mV（典型值）
内置 PC，可实现稳定的操作
描述：
BERTWave MP2110A 是一款内置误码率测试仪 (BERT) 和采样示波器的一体化测量仪器，支持光模块的误码率 (BER) 测量、眼图模板测试、眼图分析等评估操作。
为了评估光通讯系统中使用的光模块，需要使用 BERT 和采样示波器。有了内置 4 通道 BERT 和 4 通道采样示波器的一体化 BERTWave MP2110A，就无需再使用单独的仪器，从而降低了仪器投入资本和生产成本。
而且，BERTWave MP2110A 不仅可在光模块的 RX 侧同时测量多达 4 个通道的误码率，还能同时在 Tx 侧执行最多 4 个通道的眼图模板测试和眼图分析。此外，MP2110A 采样示波器的采样速率高达 250,000 样本/秒，可更快地执行眼图模板测试和眼图分析。采用 BERTWave MP2110A 可同时执行 BER 测量和眼图分析，使测量时间大大缩短。
MP2110A BERT 在标准配置下可测量 24.3Gb/s 至 28.2 Gb/s 的比特率，安装 Opt-093 后则可测量 9.5Gb/s 至 14.2 Gb/s 的比特率。内置采样示波器支持的带宽为 40 GHz（电接口）、35 GHz（SMF，光接口）和 25 GHz（MMF，光接口）。此外，该采样示波器还标配内置 100 Gb/s 频段的贝塞尔滤波器，用于测量光信号。
卓越的性能有助于确保提高光模块的产量。而且，简化的设置和易用的用户界面让 MP2110A 方便操作；向后兼容 10G 误码示波器二合一仪器 MP2100B 的远程命令，确保仪器升级毫无烦忧。 另外，内置 PC 带来的稳定运行确保在任何操作环境下都能获得出色的性能。
BERTWave MP2110A 配备多通道 BERT、采样示波器、高速眼图分析和模板余量测量功能，因此 可提高光模块的生产效率，降低生产成本。
应用：
评估 25G / 50G / 100G / 200G / 400G 光模块、电缆和组件设备的物理层性能：
模块/电缆：光收发器、有源光缆（AOC）、直接连接电缆（DAC）
器件：TOSA/ROSA、高速光驱动/PHY、驱动器 IC

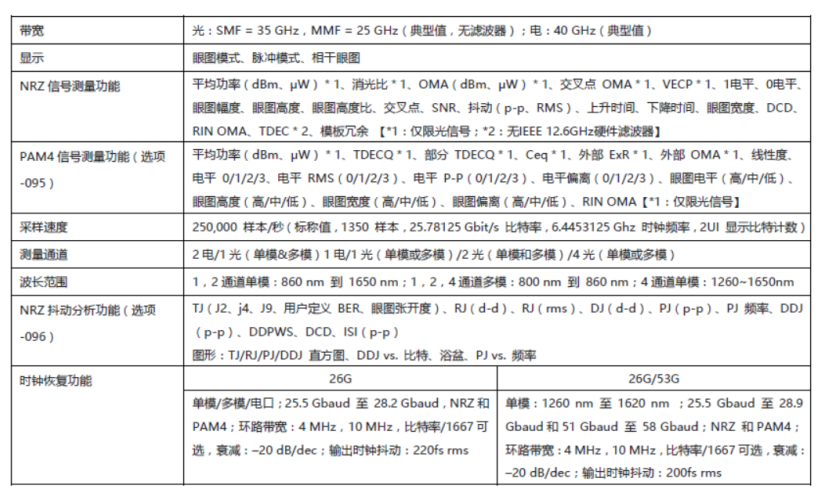

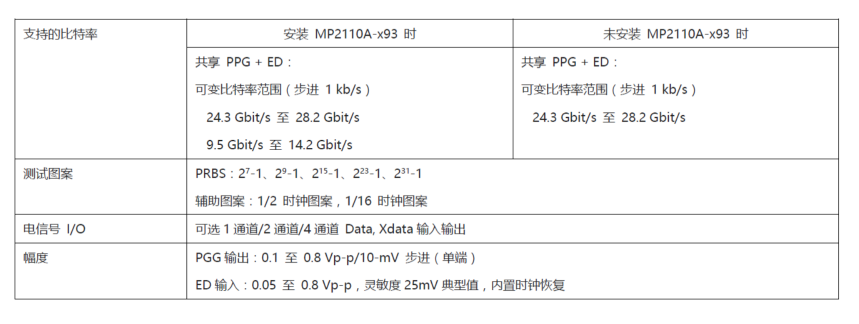

主要性能和规格：
