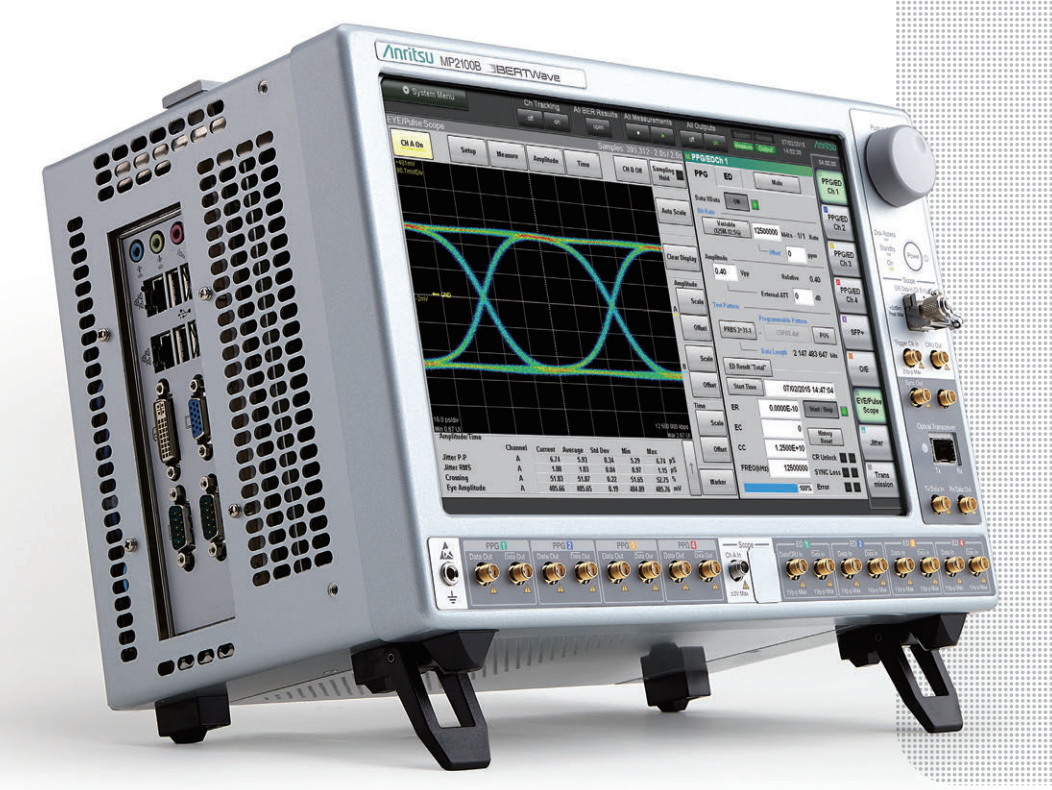

MP2100B Anritsu 安立 BERTWave™(10G BERT, 采样示波器)

2022-10-20
浏览次数:1688次
Tags:

随着云计算的普及,数据中心对于光模块的需求与日俱增。其中,对于SFP+模块(用干10GbE)和OSFP+模块(40GbE(10Gbit/sx4))需求更是在快速增长。多合一BERTWaveMP2100B内置BERT测试仪和采样示波器,可同时运行开发和制造模块所需的BER测试和眼图分析。BERT通道的数量可扩展为四个,且支持4通道同步BER测量。此外,高采样速度减少了眼图的测量时间。使用MP2100B可更高效地测量OSFP+等多通道光学模块。


  • 型 号:MP2100B

  • 名 称: 误码眼图仪一体机

  • 品 牌:安立( Anritsu)

  • 分 类:通用电子测试 > 示波器 > 误码眼图仪一体机

  • 产品属性:主机

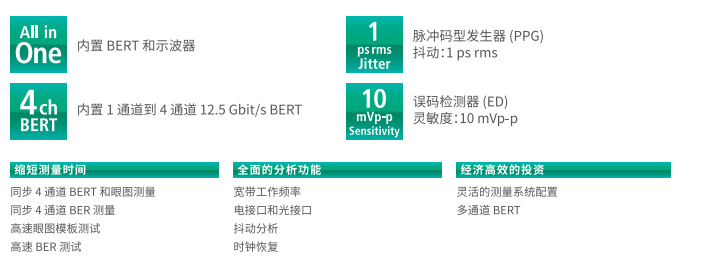

功能

  • 多合一内置 4 通道 BERT 和采样示波器

  • 误码率 (BER) 4 通道同步测量

  • 高质量波形 PPG (1 ps rms 抖动)

  • 高输入灵敏度 (10 mVp-p 最低输入灵敏度)

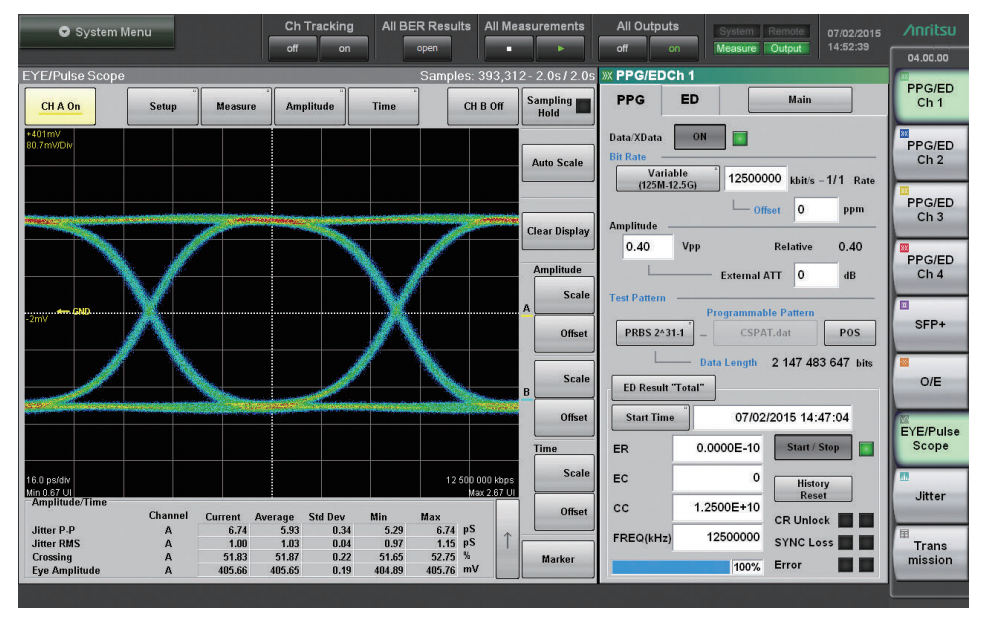

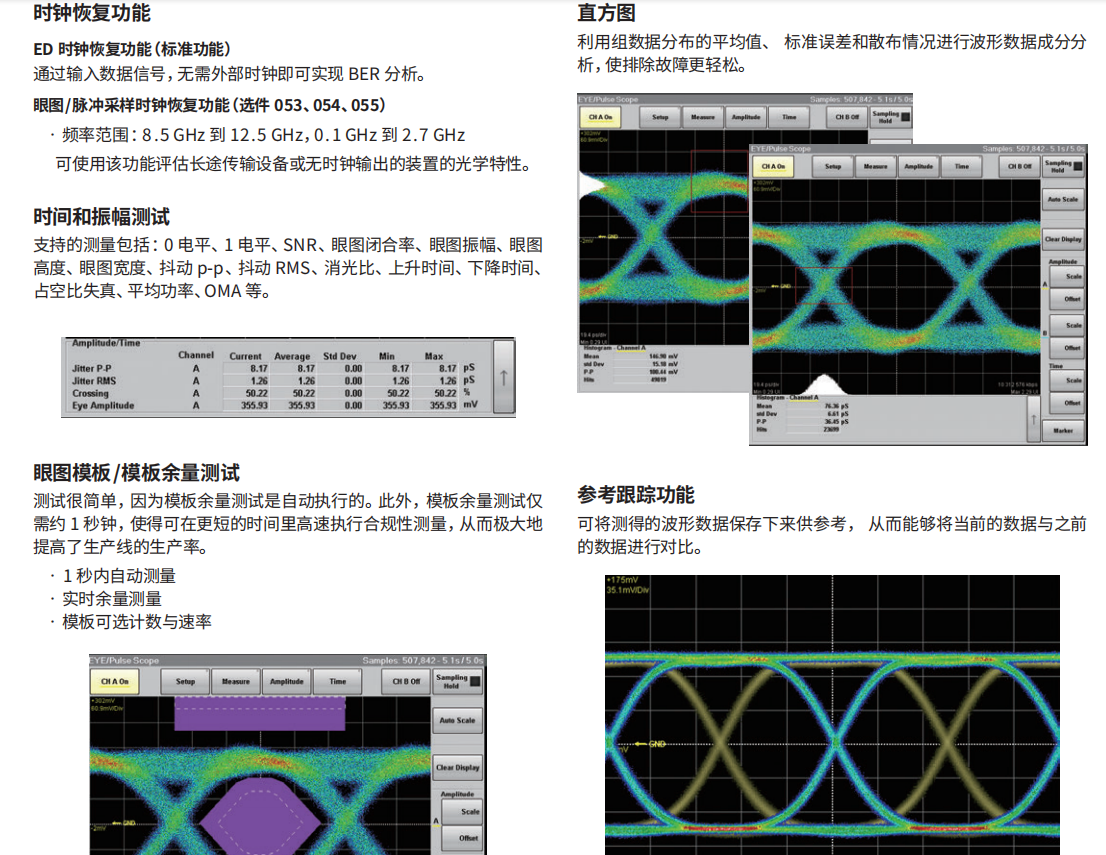

  • 高速眼图模板测试,最高 150 k 样本/秒,带眼图分析

  • 支持差分信号BER测量、眼图模板测试和眼图分析

  • 多达六种贝赛尔滤波器可供选择,提供全功能应用支持

  • 设计紧凑小巧 (深 18 cm) 的光学模块评估测试仪

  • 一台实现同步误码率(BER)、眼图、眼图模板和抖动测量

  • 支持 WDP (波形色散损耗) 测量

  • 支持在加重和均衡情况下的最优的采样计算来测试眼图

  • 模拟波形的同步眼图模式、眼图模板和抖动测量

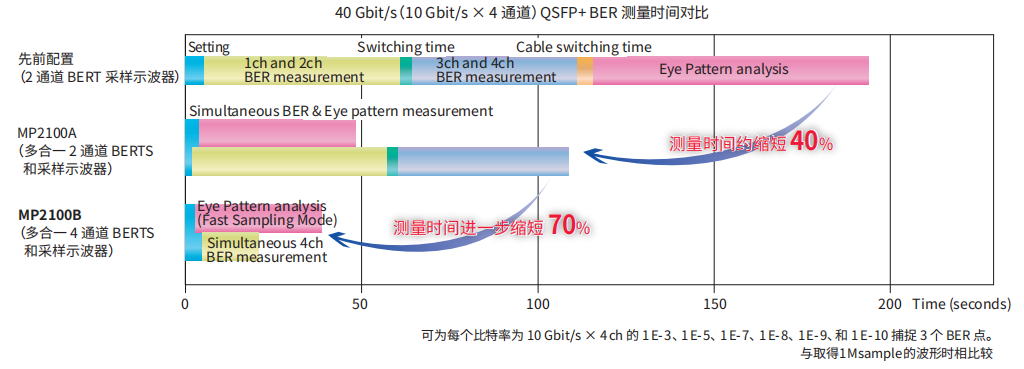

多合一 4 通道 BER 测量和眼图分析 增加通道数量可极大地缩短 QFSP+ 模块的测量时间。如果通道数量没有增加,测量时间就会相对较长。



搭载了集成式 BERT 的一体化采样示波器可以简化测量系统配置和控制,从而支持同步 BER 测量和 EYE 模式分析,与结合单独仪器相比可缩短约  40% 的测量时间。 此外,BERTS 可扩展至 4 英寸,从而支持所有 QSFP+ 模块通道的同步错误测量,由于耗时的通道切换操作已被取消,所以这能够进一步减少 70%  的测量时间。

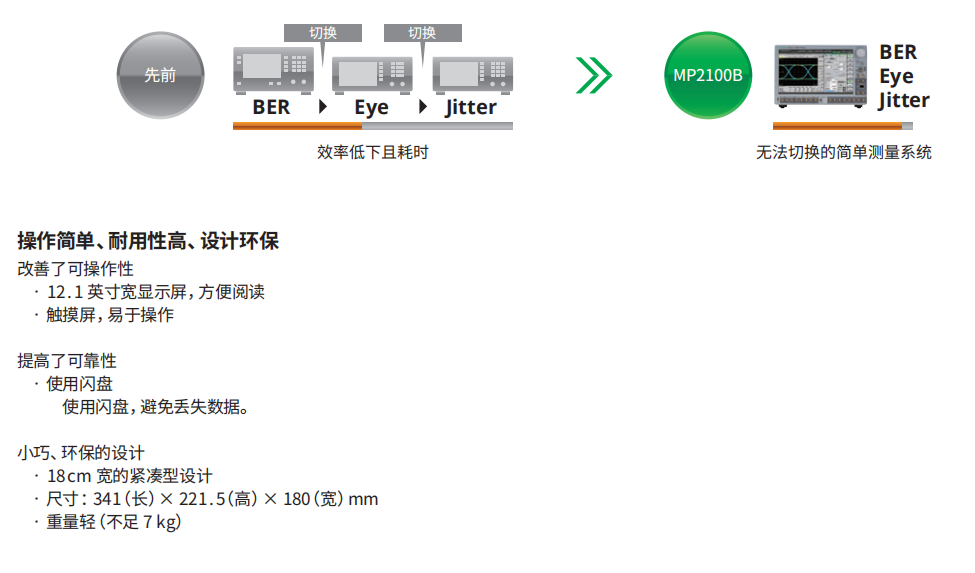

灵活的测量系统配置 传统的测量系统使用 BERT 作为信号源,并使用独立的采样示波器来执行眼图分析,比较复杂。MP2100B 将 BERT 和采样示波器整合到同一装置 中,提供了一个易于配置的测量系统。

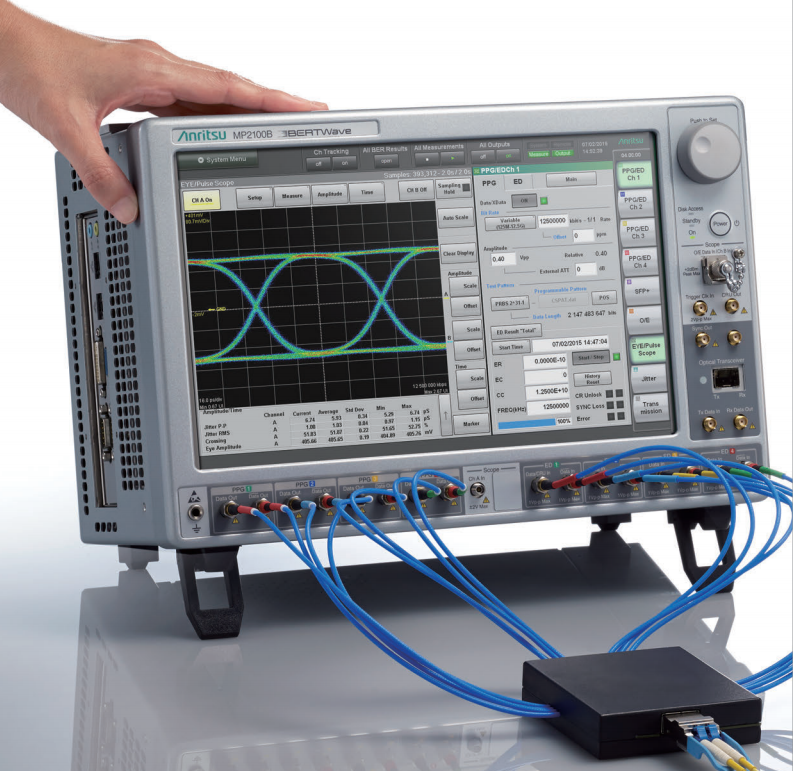

BERTWave MP2100B是多合一的测试仪,带有内置BERT和采样示波器,用于支持光学模块评估,包括BER测量,眼图模板测试和眼图分析等。



BERT和采样示波器是评估光学通讯系统中使用的光学模块时必要的测试仪。以前在评估QSFP+和SFP+等模块时,需要分别配置BERT和采样示波器。现在有了 BERTWave MP2100B,其多合一设计将多达4通道的BERT和采样示波器集成于一个小巧的18-cm深的单一机柜中,大大削减了设备投资成本,节省了作业空间。此外,使用 BERTWave MP2100B 时,无需变更连接线即可同步进行BER测量、眼图模板测试和眼图分析,从而缩短了测量时间。而且,BER测量通道可扩展至四个,4通道BER测量、眼图模板测试和眼图分析可同步进行。最后,内置的SFP+模块插槽可无需使用外部光源。

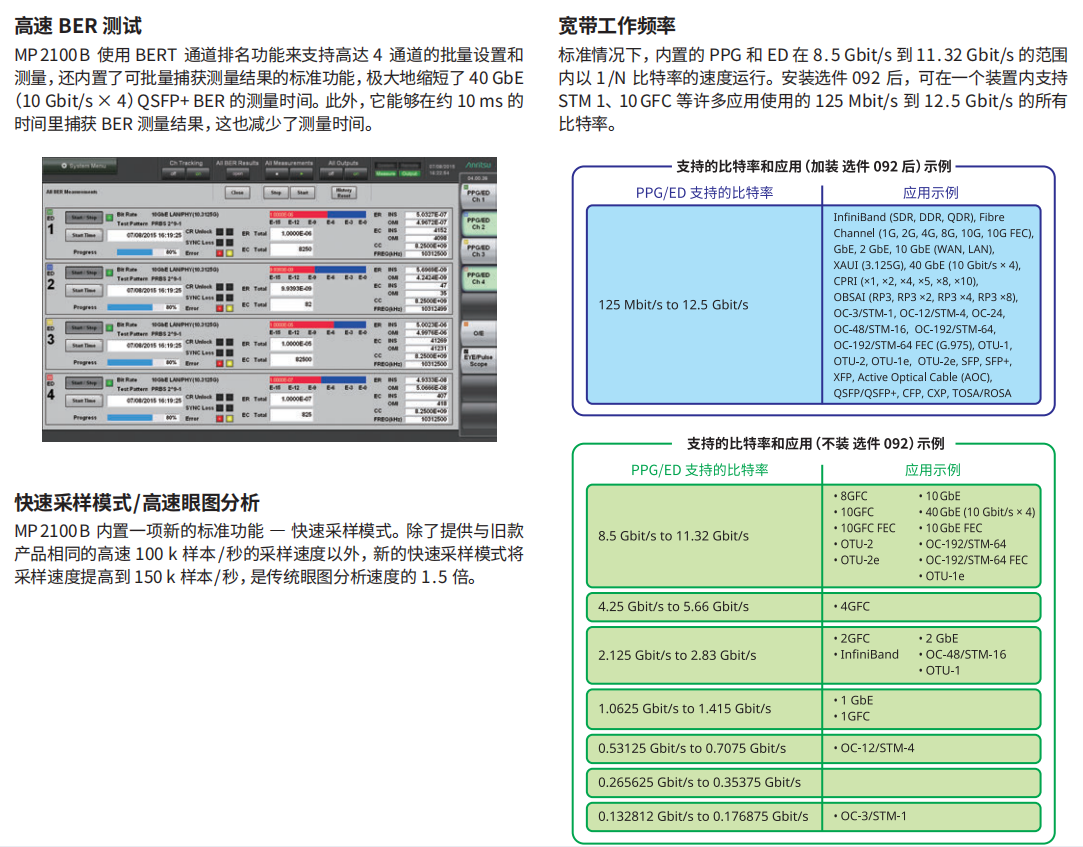

BERTWave MP2100B 的 BERT 能测量比特速率在 125 Mbit/s 到 12.5 Gbit/s 之间的误码率(BER),其内置多达 4 通道的 BERT 选件使得 QSFP+ 和 AOC 等多通道光模块测试系统的配置变得轻松简单。差分信号不但支持误码率(BER)测量,且支持眼图模板测试和眼图分析。



BERTWave MP2100B的采样示波器具有带宽为 25 GHz(典型值)的电接口和带宽为9GHz(典型值)的光接口。另外,使用该示波器,可内置多达六种光学贝赛尔滤波器,用于测量光学信号。使用这些滤波器,一台 MP2100B 即可实现各种不同应用的消光比测量、眼图模板测试和眼图分析。此外,该示波器具有标准配置的快速采样模式,可确保高速测量;在快速采样模式下,采样速度高达150k样本/秒,比旧款产品快1.5倍,并能进行快速的眼图模板测试和眼图分析。


使用 MX210001A抖动分析软件,一台实现同步抖动分析、眼图和眼图模板测量。150k 样本/秒的采样速度也更有效地利用了测量时间。与 MATLAB® 结合使用,可用于支持特定信号,例如WDP、TWDP和dWDP的波形色散测量。



最后,MX210002A 传输分析软件增加了设备传输 (S21 增益、相位) 分析功能,以及使用均衡器、滤波器和加重计算所执行的反嵌波形模拟功能。与此同时,还支持同步波形采样和模拟以及同步眼图测量和眼图模板测量。与 MX210001A 软件结合使用还能够进行模拟波形同步抖动测量。
