N7786B偏振综合仪｜高速偏振态合成分析仪 OCL波段光器件PDL/PMD测试仪
产品优势
- 1、采用铌酸锂电光调制架构，无机械运动结构，无复位损耗、无机械磨损，支持7×24小时连续稳定偏振测试，设备可靠性远高于传统机械式偏振控制器。2、一体化多功能集成设计，整合偏振态合成、偏振实时分析、偏振闭环稳定、同步偏振扰码、SOP序列切换五大功能，单设备替代多台测试仪器，精简测试架构。3、搭载高精度闭环反馈控制系统，支持Set‑and‑Forget一键偏振锁定，可自定义斯托克斯偏振参数，偏振锁定残余误差极小，有效规避环境波动带来的测试偏差。4、超快偏振响应速度，非确定性SOP切换时间＜10μs，序列循环切换时间＜25μs，最高支持100kSOPs/s偏振扰码速率，满足高速动态偏振测试需求。5、标配电气触发输入/输出接口，可与可调谐激光源、光功率计、器件分析仪精准同步，适配多仪器联动的自动化测试场景。6、兼容是德N7700A光子测试软件套件，支持程控指令控制，可批量执行波长扫描、PDL扫描测试，适配实验室研发与自动化ATE产线。7、原厂已正式停产，市面流通设备性能稳定、指标精准，是光通信偏振测试领域经典主流设备。
应用场景
‑ 光无源器件测试：光滤波器、耦合器、波分器件、PLC平面光波导器件的PDL偏振相关损耗、PMD偏振模色散精准测试。
‑ 硅光与集成光子芯片测试：高速扫描偏振特性验证，芯片偏振敏感度、器件一致性自动化批量检测。
‑ 光传输系统研发：模拟光纤链路偏振扰动、多径衰落场景，验证相干通信系统、光模块的偏振抗干扰性能。
‑ 高端科研实验：偏振干涉实验、偏振态动态仿真、光器件可靠性压力测试，复现复杂现场传输工况。
‑ 自动化测试系统搭建：搭配可调谐光源、光功率分析仪，组成一体化光器件ATE测试平台，适配研发与量产质检。

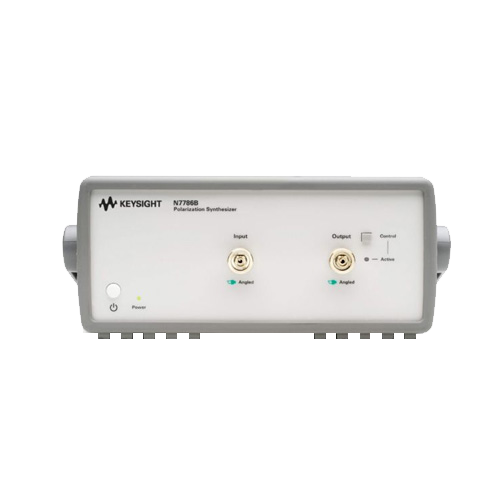

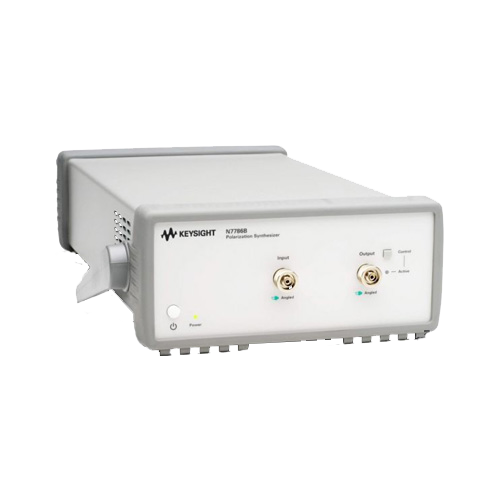

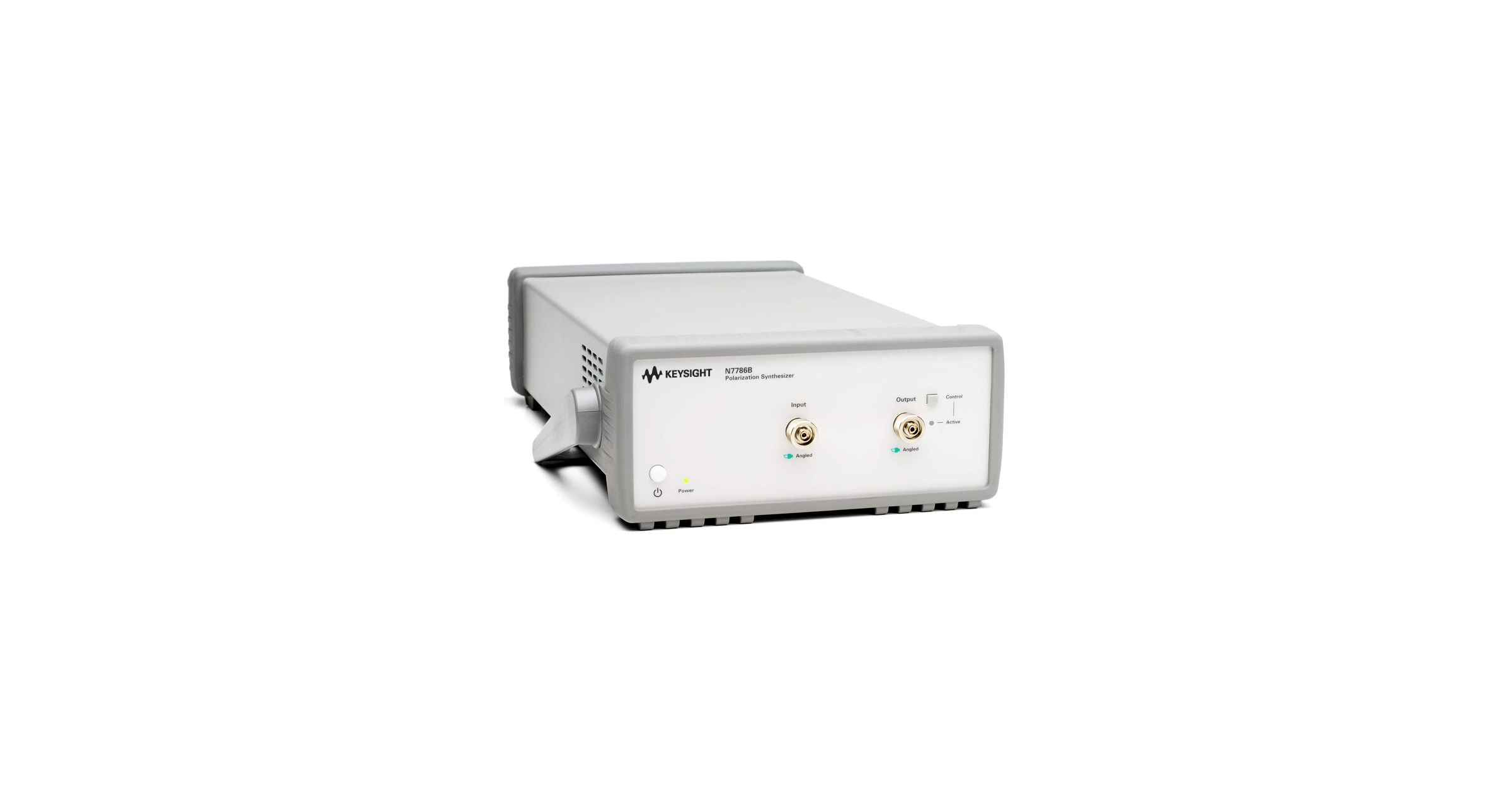

Keysight N7786B 偏振综合仪包含一个以铌酸锂为基础的高速偏振控制器和一个偏振分析仪，以及一个基于微控制器的驱动电路。
它可以在各种模式中进行工作：
作为偏振稳定器，即使是在输入 SOP 发生波动和漂移的情况下，也可提供稳定的输出偏振状态（SOP）。 标准的单模光纤（SMF）可以引导稳定的输出信号。 输出 SOP 能够通过以下方式来定义：
设置后不管（Set-and-forget）： 按下前面板按钮后，即使仪器输入出现偏振变化，当前的 SOP 仍会存储并保持。
定义的斯托克斯（Defined Stokes）参数： 用户可以使用斯托克斯参数来定义目标输出 SOP作为同步扰码器，它通过（伪）随机方法转换输出信号的 SOP，其循环速度可达 100 KSOPs/s。SOP 的转换仅为几微秒。 电子触发输入可用来使扰码器和外部事件保持同步。
作为 SOP 转换器，Keysight N7786B 通过速度大于 40 KHz 的 SOP 序列进行循环，这与小于 25 微秒的循环时间相对应。 用户可以使用斯托克斯系数轻松定义 SOP 序列。
它可在几毫秒内达到庞加莱球的完整范围。
2022-10-13
290
/file/upload/spae276/2022-10/13/202210131026104833.pdf
