1. 品牌介绍

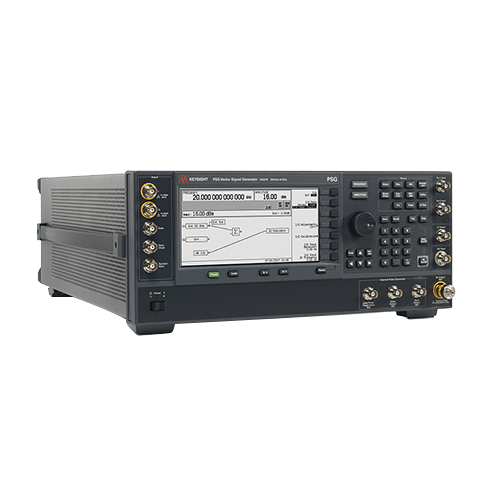

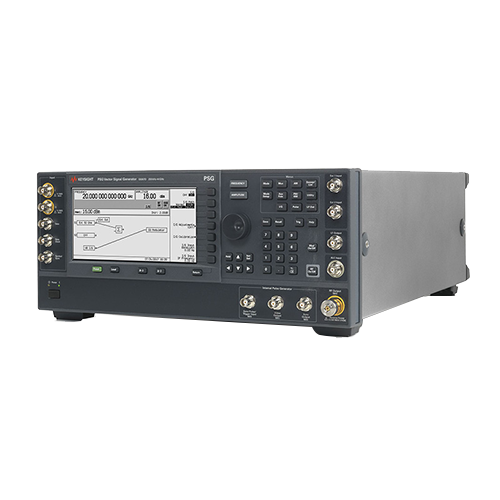

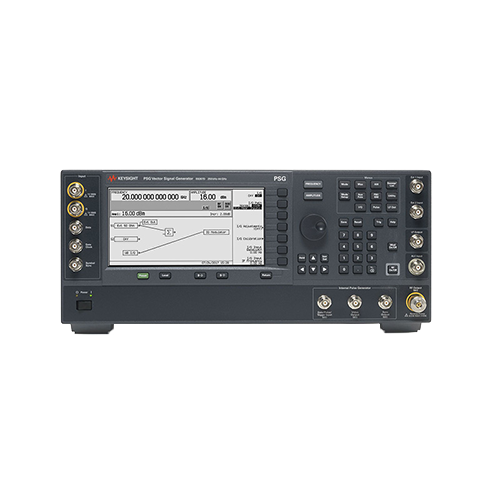

是德科技(Keysight Technologies)专注于电子测量领域,提供射频、微波、高速数字、光电等全系列测试测量解决方案。E8267D 作为 PSG 系列旗舰微波信号源,以宽频覆盖、低相位噪声与复杂信号生成能力,服务于航空航天、国防、卫星通信与无线通信等行业的研发与测试环节。
2. 产品特点
宽频覆盖与可扩展:频率范围 100kHz–44GHz,支持 513/520/532/544 等频段选件,可通过外部扩频模块扩展至 500GHz。
优异相位噪声:1GHz@10kHz 频偏典型值 - 143dBc/Hz,10GHz@10kHz 频偏 - 120dBc/Hz,保障信号纯净度。
高输出功率:60–400MHz 频段典型 + 21dBm,全频段提供稳定功率输出,减少外部放大器依赖。
宽带 I/Q 调制:内置宽带 I/Q 调制器,射频调制带宽最高 2GHz,支持 PSK、QAM、OFDM 等复杂矢量调制。
灵活基带能力:集成 80MHz、64Msample 任意波形发生器(AWG),支持实时 I/Q 符号生成与长序列波形回放。
多制式调制支持:兼容 AM、FM、PM、脉冲、ASK、FSK、MSK 及自定义 I/Q 调制,适配多场景测试。
软件生态兼容:支持 PathWave、Signal Studio、SystemVue、MATLAB 等软件,简化复杂信号生成流程。
相位相干配置:支持多台设备相位相干同步,适用于多通道雷达与阵列校准测试。
3. 产品规格
频率范围:100kHz–44GHz(选件 544),可选 20GHz/31.8GHz 版本,分辨率 0.001Hz。
输出功率:60–400MHz 典型 + 21dBm,全频段 - 130dBm 至 + 23dBm 可调。
相位噪声:1GHz@10kHz -143dBc/Hz;10GHz@10kHz -120dBc/Hz。
调制带宽:内置 I/Q 调制器最高 2GHz;搭配 M8190A 可扩展至 4GHz。
基带性能:80MHz AWG,64Msample 内存,支持实时与 ARB 双模式。
调制类型:AM/FM/PM、脉冲、ASK/FSK/MSK、PSK/QAM、OFDM、自定义 I/Q。

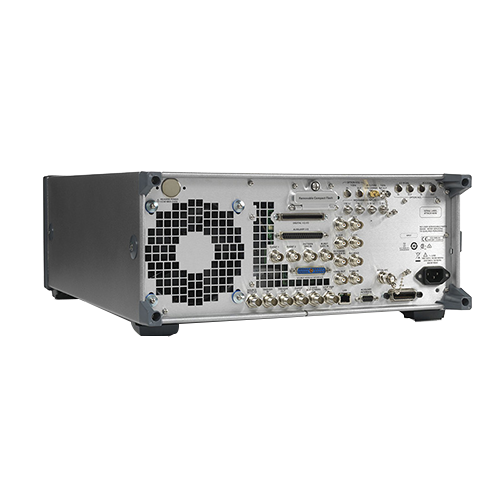

接口:LAN、GPIB、USB,支持远程控制与自动化测试。
4. 应用场景
航空航天与国防:雷达系统、电子战设备、航空电子的信号仿真与接收机测试。
卫星通信:卫星收发器、地面站设备的调制信号生成与链路性能验证。
宽带无线通信:5G NR、Wi‑Fi 6/7、毫米波通信的信号测试与一致性验证。
研发与生产测试:射频器件、微波组件、通信芯片的性能测试与批量生产验证。
科研与计量:高精度信号源、计量校准、电磁环境仿真与前沿通信技术研究。
