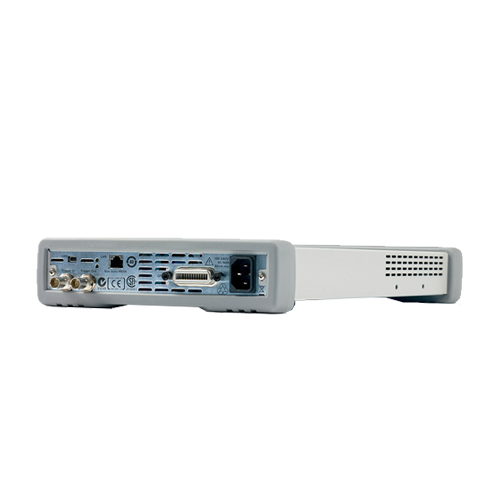

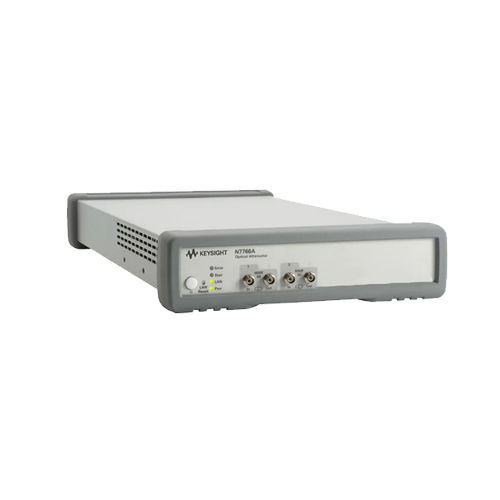

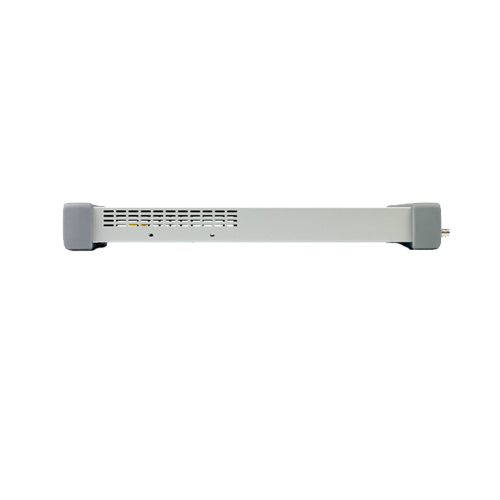

Keysight N7766A 双通道多模可变光衰减器（VOA 模块）
• 内置功率监测功能可准确地设置和稳定功率
• 波长范围：800 – 1370 nm
• 衰减范围：0 至 35 dB
• 相对功率监测不确定度：±0.1 dB + 300 pW
• 建立时间：（典型值） 200 ms
• 跳变速度：可从 0.1 至 80 和 1000 dB/s 中选择
• 光路径阻塞：（典型值） >60 dB
Keysight N7766A 双通道多模可变光衰减器（VOA 模块）
产品特点
双通道独立多模可变衰减通道，支持 50μm、62.5μm、80μm 三种多模光纤端口选配。
微型体光学结构，可完整保留输入模态功率分布，不会扭曲多模光束模态，保障测试真实性。
内置功率监测与闭环功率控制，稳定输出功率，不受输入端光功率波动干扰。
宽衰减调节范围 0~35dB，光路关断隔离度典型大于 60dB，可完全切断光路。
衰减切换速度多档可选：0.1~80dB/s，最高全速 1000dB/s，典型 200ms 稳定建立时间。
功率监测精度优异，相对功率监测不确定度 ±0.1 dB +300 pW。

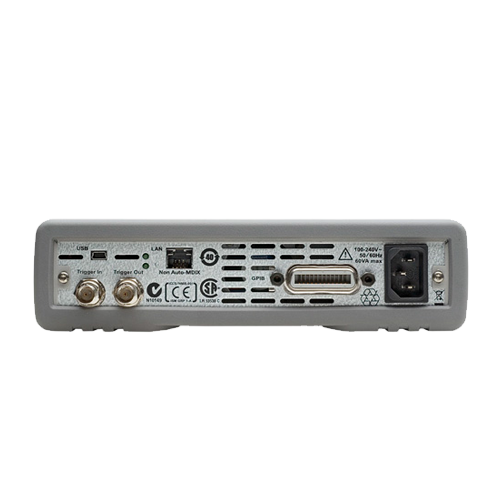

支持 LAN、USB、GPIB 多种通信接口，SCPI 指令远程程控，方便集成自动化 ATE 测试系统。
可设置功率偏移补偿，匹配测试链路中其他器件损耗，精准定义目标测试功率。
核心规格
产品类型：双通道多模可变光衰减器（VOA）模块
通道数量：2 通道
工作波长：800 nm ~ 1370 nm
衰减范围：0 ~ 35 dB
光路关断隔离度：典型＞60 dB
功率监测不确定度：±0.1 dB +300 pW
衰减建立时间：典型 200 ms（20dB 阶跃）
衰减切换速度：0.1~80 dB/s，全速 1000 dB/s
光纤端口选项：50μm / 62.5μm / 80μm 多模光纤
核心光学优势：保留输入模态分布，无模态畸变
通讯接口：LAN、USB、GPIB
程控协议：SCPI
产品状态：原厂已停产，可提供二手、租赁、维修、校准服务
典型测试功能：光功率调节、接收机灵敏度扫描、BER 误码测试
应用场景
多模光收发机 / 光模块测试：850nm 多模 SR 光模块接收灵敏度、BER 误码率曲线扫描测试。
多模光纤通信器件研发，光功率电平可控调节，评估器件不同输入功率下性能表现。
多模光器件产线自动化质检，双通道并行衰减调节，提升批量测试效率。
短距多模光通信系统仿真，模拟链路损耗，验证系统余量与接收端性能。
光器件可靠性测试，设置恒定输出功率，长时间老化监测器件指标变化。
高校科研多模光子实验，可控调节多模光功率，搭建光学实验平台。
N7768A Keysight
• 衰减范围： 0 至 35 dB
• 相对功率监测不确定度： ±0.1 dB + 300 pW

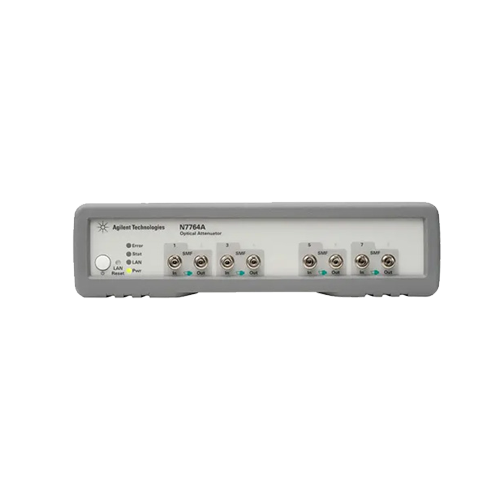

N7764A Keysight
• 0.1 ～ 1000 dB/s 衰减转换速度（可选）
• +23 dBm 输入功率
• ≤ 1.2 dB 插入损耗

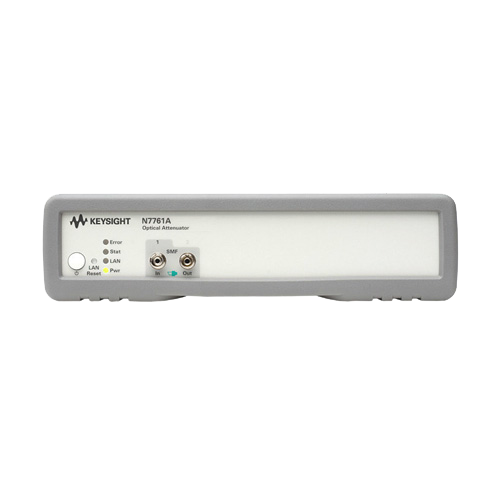

N7761A Keysight
• 0.1 ～ 1000 dB/s 衰减转换速度（可选）
• +23 dBm 输入功率
• ≤ 1.2 dB 插入损耗

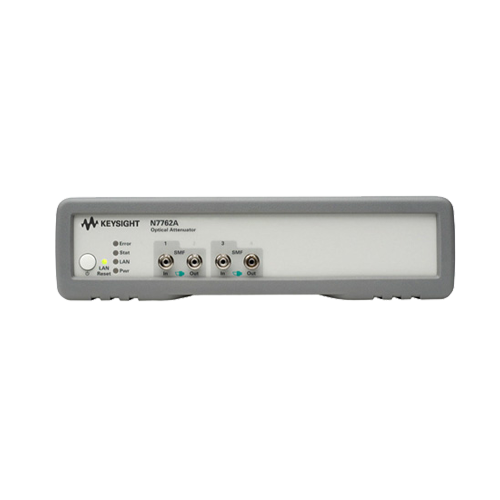

N7762A Keysight
