Keysight 86112A 电采样模块_20G 双通道电模块_86100D 高速电信号眼图测试

主要特性：

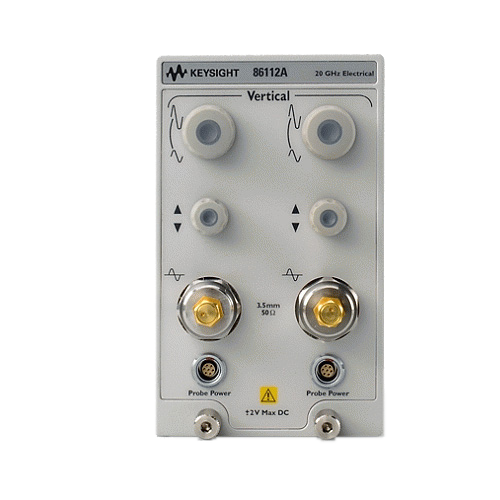

Keysight 86112A 为适配 DCA-X 系列主机的双通道电采样模块，提供 12.4GHz、20GHz 可选带宽，低噪声电路保障小信号精准采集。模块可同步两路高速电信号，自动完成眼图、抖动、边沿时序分析，适配高速 SerDes 芯片、PCB 背板、连接器研发验证与自动化产线检测。

是德 Keysight 86112A 20GHz 双通道电信号采样模块-美佳特科技

是德 Keysight 86112A 20GHz 双通道电信号采样模块-美佳特科技

你的位置：首页

是德 Keysight 86112A 20GHz 双通道电信号采样模块-美佳特科技

产品中心

是德 Keysight 86112A 20GHz 双通道电信号采样模块-美佳特科技

Keysight 86112A 电采样模块_20G 双通道电模块_86100D 高速电信号眼图测试

Keysight 86112A 电采样模块_20G 双通道电模块_86100D 高速电信号眼图测试

概述

手册下载

（一）产品特点

双通道同步电信号采集，12.4GHz/20GHz 带宽自由切换，兼顾低噪与高带宽需求
低本底噪声设计，12.4GHz 模式 RMS 噪声 0.25mV，20GHz 模式 0.5mV，小信号测量误差更小
标配 3.5mm 公头射频输入，50Ω 标准阻抗，适配各类高速射频测试线缆

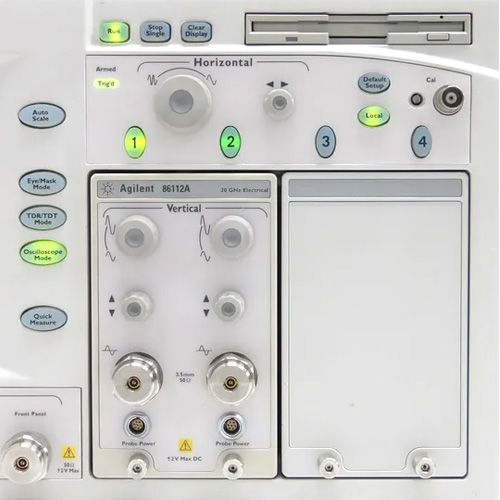

标准 DCA-X 插拔式模块，兼容 86100A/B/C/D 全系采样示波器主机
支持多块模块同时上机，实现多通道并行测试，提升批量检测效率
依托主机程控接口，可接入自动化测试系统，完成标准化信号完整性测试

（二）产品规格

通道配置：2 路独立电测量通道，两路探头供电接口
可选带宽：12.4 GHz、20 GHz
输入参数：最大输入 ±2 VDC，输入阻抗 50Ω
噪声指标：12.4G 带宽 0.25mV RMS；20G 带宽 0.5mV RMS
适配主机：Keysight 86100A/86100B/86100C/86100D DCA-X 系列
接口规格：3.5mm 射频输入接口，支持外部探头供电

（三）应用场景

高速芯片测试：FPGA、ASIC、SerDes 收发通道电眼图、抖动、边沿时序验证
互联硬件检测：高速 PCB 背板、高速连接器、射频线缆信号完整性评估
通信设备研发：25G/50G 电口硬件、高速传输板卡物理层指标测试
实验室与产线：高速数字电路研发验证，批量电信号自动化质检

86112A Agilent 安捷伦双通道电模块产品手册

2022-10-12

186

/file/upload/spae276/2022-10/12/202210121331424092.pdf
