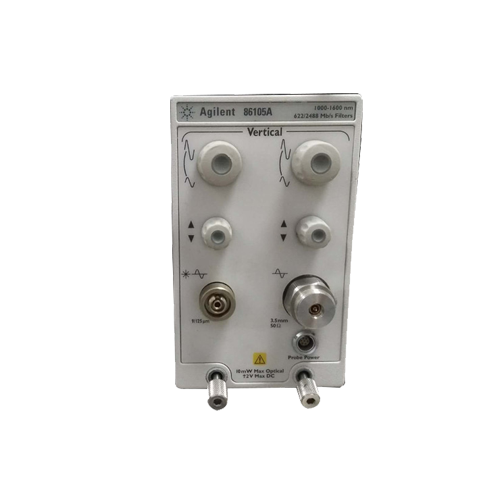

86105A Agilent 安捷伦 20 GHz光模块 / 20 GHz电模块

主要特性：

• 波长范围：1000-1600 nm
• 典型rms噪声：8 μW（12.4 GHz带宽）、15 μW（20 GHz带宽）
• 参考接收机功能（155 Mb/s、622 Mb/s、2.488 Gb/s、0.622/2.488 Gb/s或2.488/9.953 Gb/s）

获取报价

你的位置：首页

产品中心

86105A Agilent 安捷伦 20 GHz光模块 / 20 GHz电模块

概述

手册下载

（一）产品概述

Agilent 86105A是适配86100系列DCA数字通信分析仪的专用光电测试模块，集成20GHz光、电双通道，支持双带宽切换，内置SDH/SONET标准滤波。可一站式完成光模块眼图、抖动、消光比、光功率测试，适配10G及以下高速光通信终端、光器件的研发验证与批量产线检测，兼容全系86100主机，复用原有测试设备，性价比极高。

（二）产品核心特点

光电双通道一体化：集成光通道+电通道，单模块同步测试光信号与配套电信号，节省设备插槽与采购成本。
双带宽可调模式：支持12.4GHz低噪声、20GHz全带宽切换，兼顾微弱信号检测与高速波形还原。
内置行业标准滤波：适配155M~9.953G主流速率，直接满足SDH/SONET合规眼图测试，无需外接配件。
低噪声高精度测试：整机底噪低，搭配原厂1310/1550nm双波长校准，光功率、波形测试数据精准稳定。
高设备兼容性：完美适配86100A/B/C/D全系列DCA主机，无需更换整套测试系统，升级成本低。

（三）产品规格

通道配置：20GHz光通道 ×1 + 20GHz电通道 ×1
带宽档位：12.4GHz（低噪声）、20GHz（全带宽）
光通道参数：适配单模光纤，工作波长1000~1600nm，校准波长1310nm/1550nm
适配速率：支持155Mb/s、622Mb/s、2.488Gb/s、9.953Gb/s通信速率
电通道参数：3.5mm接口，50Ω阻抗，适配高频电信号采集
适配主机：Agilent 86100A/B/C/D 全系DCA通信分析仪

（四）应用场景

光模块量产质检：SFP/SFP+万兆光模块、光纤收发器眼图、抖动、消光比合规性批量检测。
光器件研发验证：TOSA/ROSA、激光二极管、光电探测器的高速波形与光电性能表征。
通信终端测试：光纤终端、光传输设备、数据中心万兆光器件性能调试与故障排查。
科研教学实验：高校光通信实验室高速光信号测试、眼图分析教学与课题研究。
