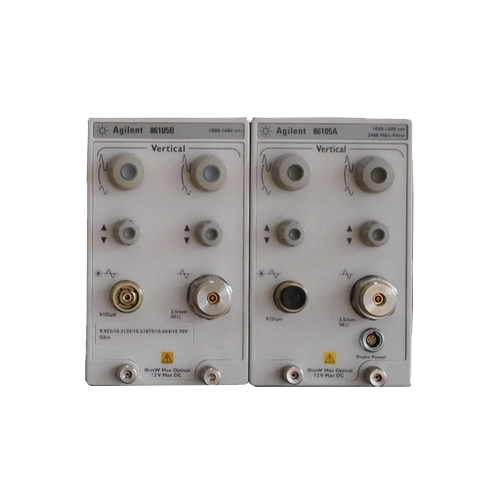

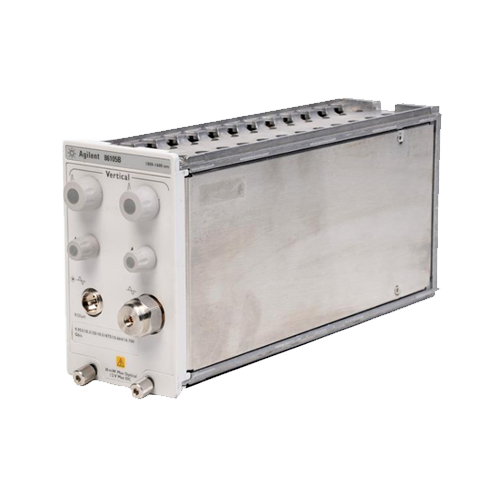

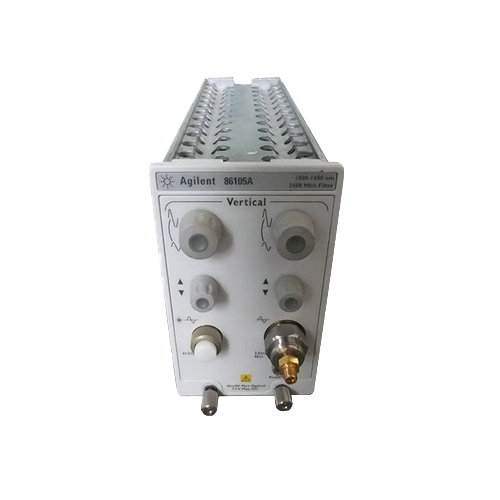

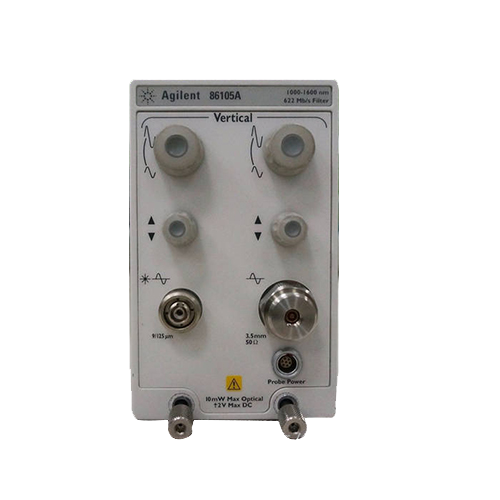

Agilent 86105B 15G光/20G电 DCA示波器模块
（一）品牌介绍
Agilent（安捷伦）现归属Keysight是德科技体系，是全球精密测试测量领域标杆品牌，其86100系列DCA光波测试系统凭借高精度、高稳定性、行业通用性，长期作为高速光波形、眼图、信号完整性测试的行业基准。Agilent 86105B 作为系列主力光电混合模块，兼顾光、电双维度高速测试能力，性能成熟稳定、协议适配全面，广泛应用于光通信实验室、第三方检测机构、光器件量产企业，是万兆光器件测试的经典通用模块。
（二）产品特点
1、光电双通道集成：单模块集成15GHz光通道与20GHz电通道，无需更换模块即可完成光、电信号一体化测试。
2、超宽光波段覆盖：支持1000–1600nm全通信波段，适配O、E、S、C、L、U所有主流传输窗口。
3、超低噪声性能优化：光通道最大噪声仅10μW（15GHz带宽），电通道噪声低至0.5mV（20GHz带宽），波形还原度极高。
4、高速率协议兼容：全面支持155Mb/s~10Gb/s速率，适配SONET、SDH、万兆以太网、光纤通道等行业标准。
5、高输入适配能力：光通道最大输入光功率2mW，电通道支持±2V宽电压输入，适配各类常规高速器件。
6、标准接口配置：光口适配9/125μm单模光纤，电口配备3.5mm标准射频接口，通用性强、插拔稳定。
7、高线性度测试：硬件线性度优异，可精准捕捉微小波形畸变、抖动偏移与眼图余量变化。
8、原生主机兼容：完美适配Agilent 86100A/86100B/86100C全系DCA主机，即插即用无需额外调试。
9、标准化测试能力：内置行业标准滤波与解析算法，测试数据合规可溯源，满足产品认证送检要求。
10、模块化拓展灵活：插拔式模块化设计，设备拓展性强，可按需搭配多通道模块组合测试系统。
（三）产品规格
1、设备类型：DCA光波示波器光电混合插件模块
2、适配主机：Agilent 86100A / 86100B / 86100C 全系DCA主机
3、光学带宽：15GHz（适配9/125μm单模光纤）
4、电学带宽：20GHz（3.5mm公头接口）
5、光波长范围：1000 nm ~ 1600 nm 全通信波段
6、光通道噪声：5μW@10GHz带宽，10μW@15GHz带宽
7、电通道噪声：0.25mV@12.4GHz带宽，0.5mV@20GHz带宽
8、最大输入光功率：2 mW（平均光功率）
9、最大输入电压：±2 V DC 宽电压输入范围
10、支持速率：155Mb/s ~ 10Gb/s 全系列高速光传输速率
11、核心测试项：眼图分析、抖动测试、波形畸变、上升/下降沿、信号完整性参数
（四）应用场景
1、高速光模块测试：用于10G光模块、光收发器、高速光发射机的眼图、抖动、波形完整性合规测试。
2、光电信号分析：完成高速光信号与射频电信号波形采集、畸变分析、瞬态特性精准表征。
3、通信协议认证：适配SONET、SDH、万兆以太网、光纤通道等标准的器件合规检测与送检认证。
4、光电器件研发：新型高速光组件、光电集成器件、高速传输链路的性能调试与参数优化。
5、量产批量质检：光模块、光器件产线快速波形筛查、一致性检测、不良品快速判别。
6、科研实验分析：用于高速光传输、信号完整性、噪声干扰、波形畸变相关科研测试与数据采集。
