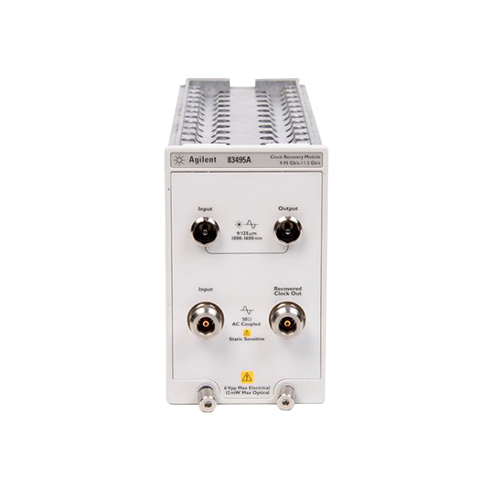

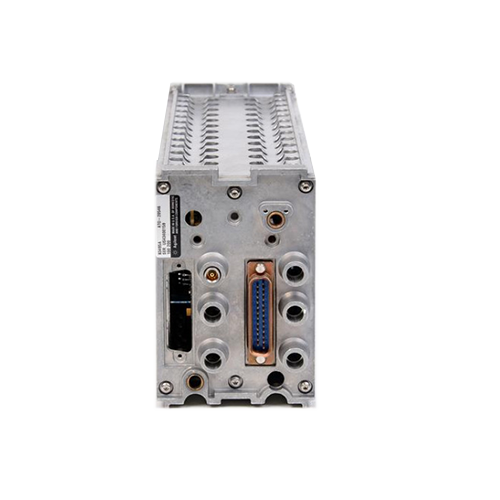

83495A Agilent 安捷伦 10 Gb/s 时钟恢复模块

主要特性：

• 连续数据速率：9.953 Gb/s至11.32 Gb/s
• 波长范围：750-860 nm或1000-1600 nm
• 提供光、电两种输入
• 回路带宽符合10 Gb Ethernet IEEE 802.3ae标准

获取报价

你的位置：首页

产品中心

83495A Agilent 安捷伦 10 Gb/s 时钟恢复模块

概述

手册下载

（一）品牌介绍

Agilent（安捷伦）源自惠普测试测量事业部，是全球精密测试领域知名品牌，2014年电子测试业务拆分独立为是德科技。安捷伦83495A作为经典10G时钟恢复模块，承袭品牌精密测量工艺，针对性解决高速信号时序触发难题，测试精度高、稳定性强、行业适配度广，长期作为10G光模块抖动与时序测试的通用基准模块，广泛应用于实验室研发、合规检测与器件量产领域。

（二）产品特点

1、光电双模式恢复：同时支持光信号、电信号时钟提取，适配两类高速信号测试场景。

2、全覆盖10G速率：支持9.953–11.32Gb/s连续速率，兼容标准10G及带FEC纠错信号。

3、多光纤波段适配：支持750–860nm多模、1000–1600nm单模双波段，通用性极强。

4、可调PLL环路带宽：支持带宽参数调节，精准匹配IEEE 802.3ae 10G以太网标准。

5、无触发时钟依赖：无需外接独立触发信号，直接从数据流提取时钟，简化测试架构。

6、高精度时序基准：提供稳定时钟触发，大幅提升抖动、眼图、时序参数测试精度。

7、适配主流主机：完美兼容86100A/B/C全系DCA示波器主机，即插即用。

8、合规性测试适配：参数标准贴合行业认证规范，测试数据可溯源、可用于送检。

9、稳定低误差输出：硬件架构成熟，时钟提取稳定，长期测试重复性优异。

10、模块化便捷拓展：插拔式结构，部署简单，可灵活搭建高速信号测试系统。

（三）产品规格

1、设备类型：高速光电时钟恢复模块

2、适配主机：Agilent 86100A / 86100B / 86100C DCA示波器

3、支持速率：9.953 Gb/s ~ 11.32 Gb/s

4、光波长范围：750–860nm（多模）、1000–1600nm（单模）

5、电接口规格：3.5mm公头射频接口

6、环路带宽：支持可调设置，标配4MHz标准带宽（适配10G以太网）

7、适配标准：IEEE 802.3ae 10G以太网、10G光纤通道协议

8、核心功能：高速数据流时钟提取、时序触发、抖动测试辅助、信号完整性校准

9、适配信号：标准10G信号、带FEC前向纠错10G高速信号

10、工作模式：光信号时钟恢复、电信号时钟恢复双模式切换

（四）应用场景

1、10G光模块测试：为10G光收发模块提供精准时钟触发，完成眼图、抖动、时序完整性测试。

2、高速信号调试：10G以太网、10G光纤通道高速串行信号的时序分析与误差校准。

3、行业合规认证：满足IEEE 802.3ae标准，用于产品送检、资质认证与性能对标测试。

4、无时钟信号测试：解决无独立触发时钟的高速数据流测试难题，完善测试架构。

5、器件研发优化：高速光电器件、串行传输链路的时序性能调试与参数优化。

6、量产品质检测：批量筛查10G器件时序一致性、抖动稳定性，把控出厂品质。

83495A Agilent 安捷伦钟恢复模块产品手册

2022-10-12

164

/file/upload/spae276/2022-10/12/202210121118361601.pdf
