N1055A Keysight 是德 35/50 GHz，2/4 个端口，TDR/TDT 远程采样头模块

主要特性：

• 单端、差分和共模测量能力
• 完整的 S 参数分析，数据可导出为 Touchstone 文件格式
• 支持直流 - 67 GHz 电子校准件
• 内置校准向导支持机械标准件（SOLT)和电子校准件
• 7 ps 超快边沿速度可实现更高的 TDR 分辨率

N1055A Keysight 是德 35/50 GHz，2/4 个端口，TDR/TDT 远程采样头模块-美佳特科技

N1055A Keysight 是德 35/50 GHz，2/4 个端口，TDR/TDT 远程采样头模块-美佳特科技

你的位置：首页

N1055A Keysight 是德 35/50 GHz，2/4 个端口，TDR/TDT 远程采样头模块-美佳特科技

产品中心

N1055A Keysight 是德 35/50 GHz，2/4 个端口，TDR/TDT 远程采样头模块-美佳特科技

N1055A Keysight 是德 35/50 GHz，2/4 个端口，TDR/TDT 远程采样头模块

N1055A Keysight 是德 35/50 GHz，2/4 个端口，TDR/TDT 远程采样头模块

概述

手册下载

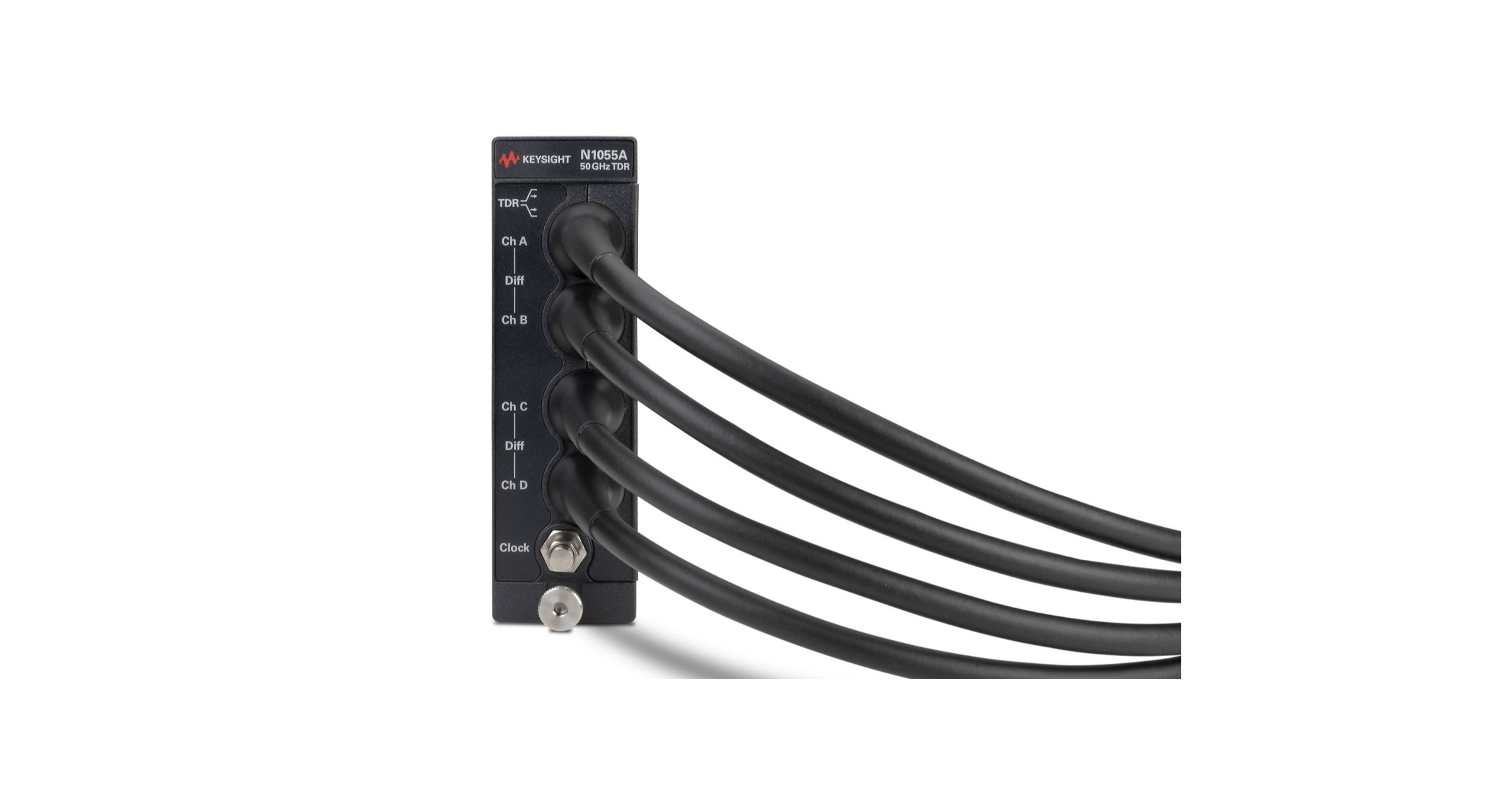

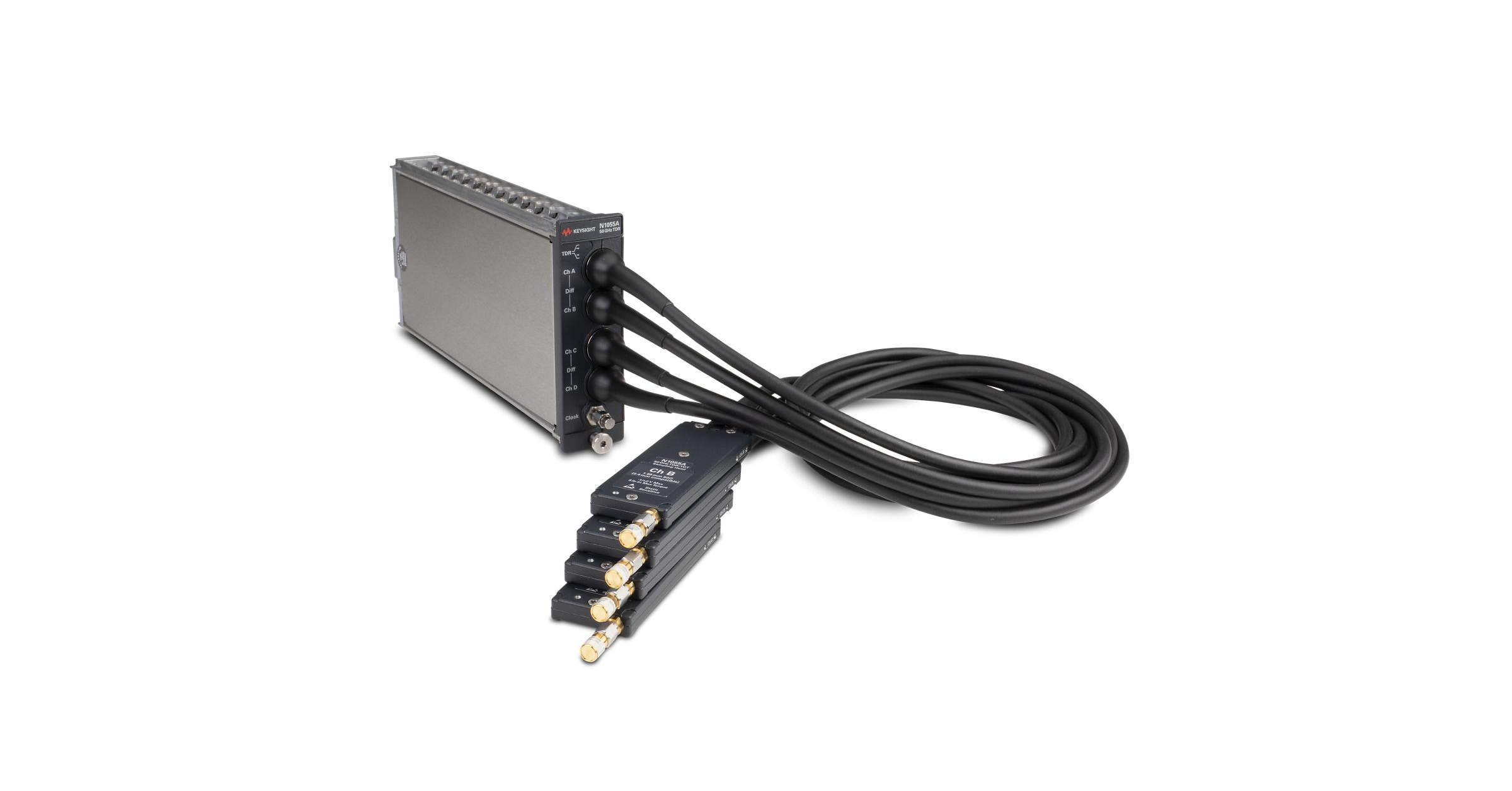

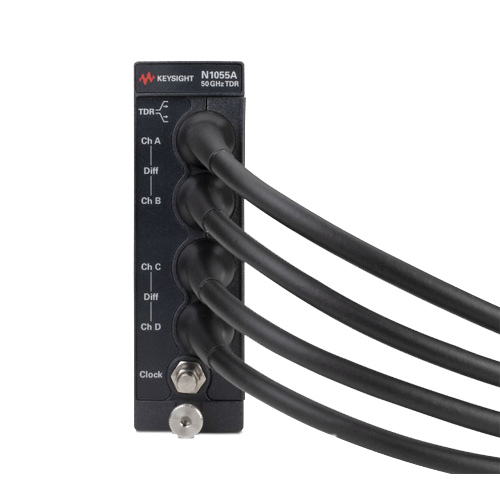

Keysight N1055A 远程探头模块，可对拥有多达 16 个端口的高速设计进行快速、准确的阻抗和 S 参数测量。为 DCA-X 示波器主机配备 1 到 4 个 N1055A 时域反射仪（TDR）/时域传输（TDT）模块，打造经济型解决方案。

可选带宽：35 或 50 GHz（可升级）
边沿速度（10-90%，典型值）：18 ps（35 GHz）或 7 ps（50 GHz）
可选通道数：每个模块 2 或 4 个（可升级），具有独立的偏斜控制，每个 N1000A DCA-X 主机最多配备 16 个通道

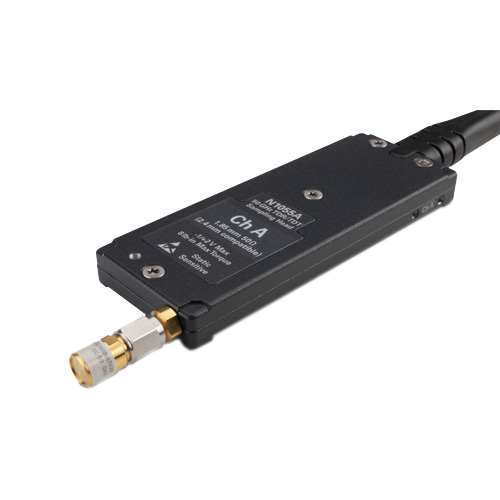

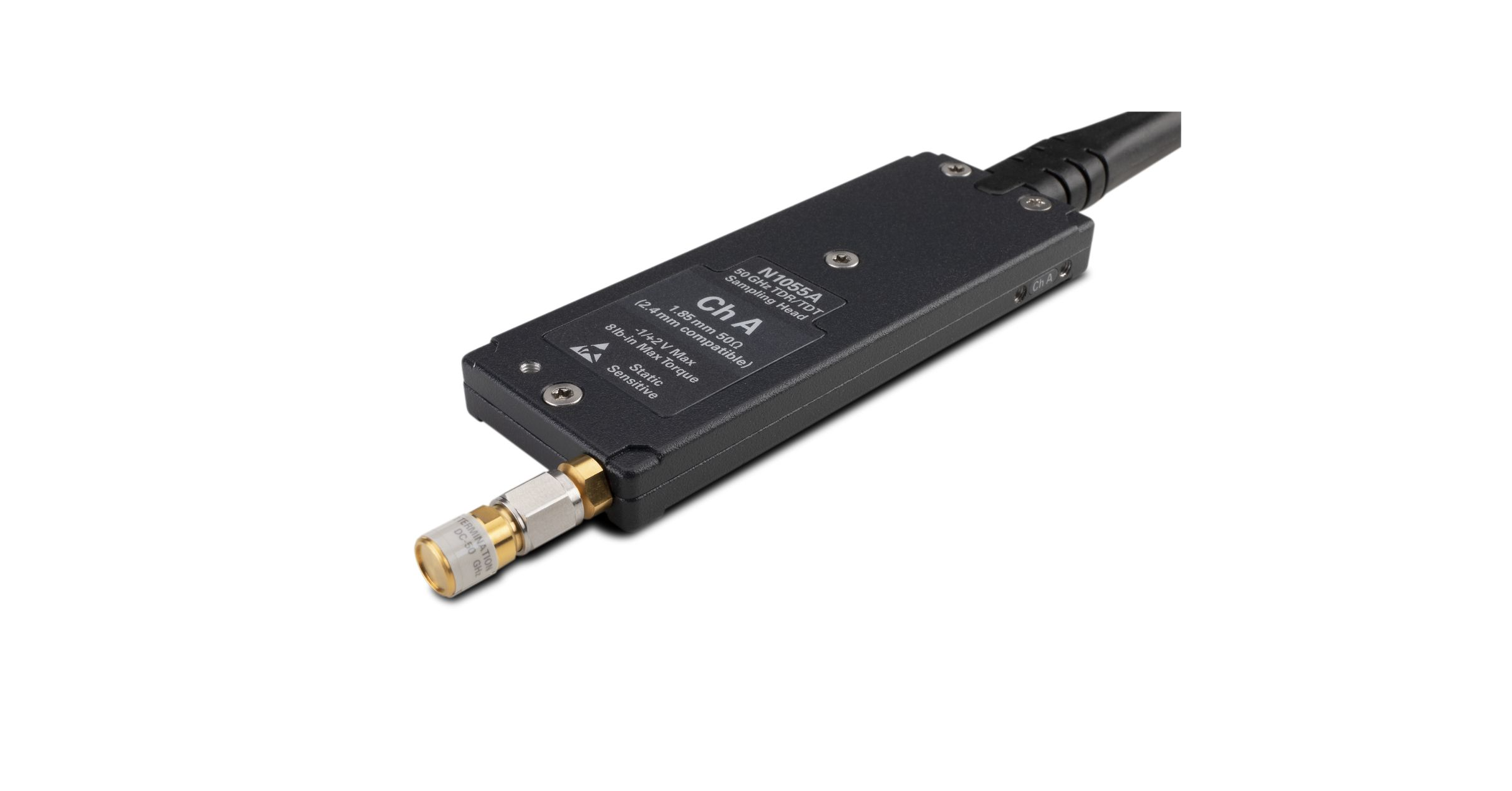

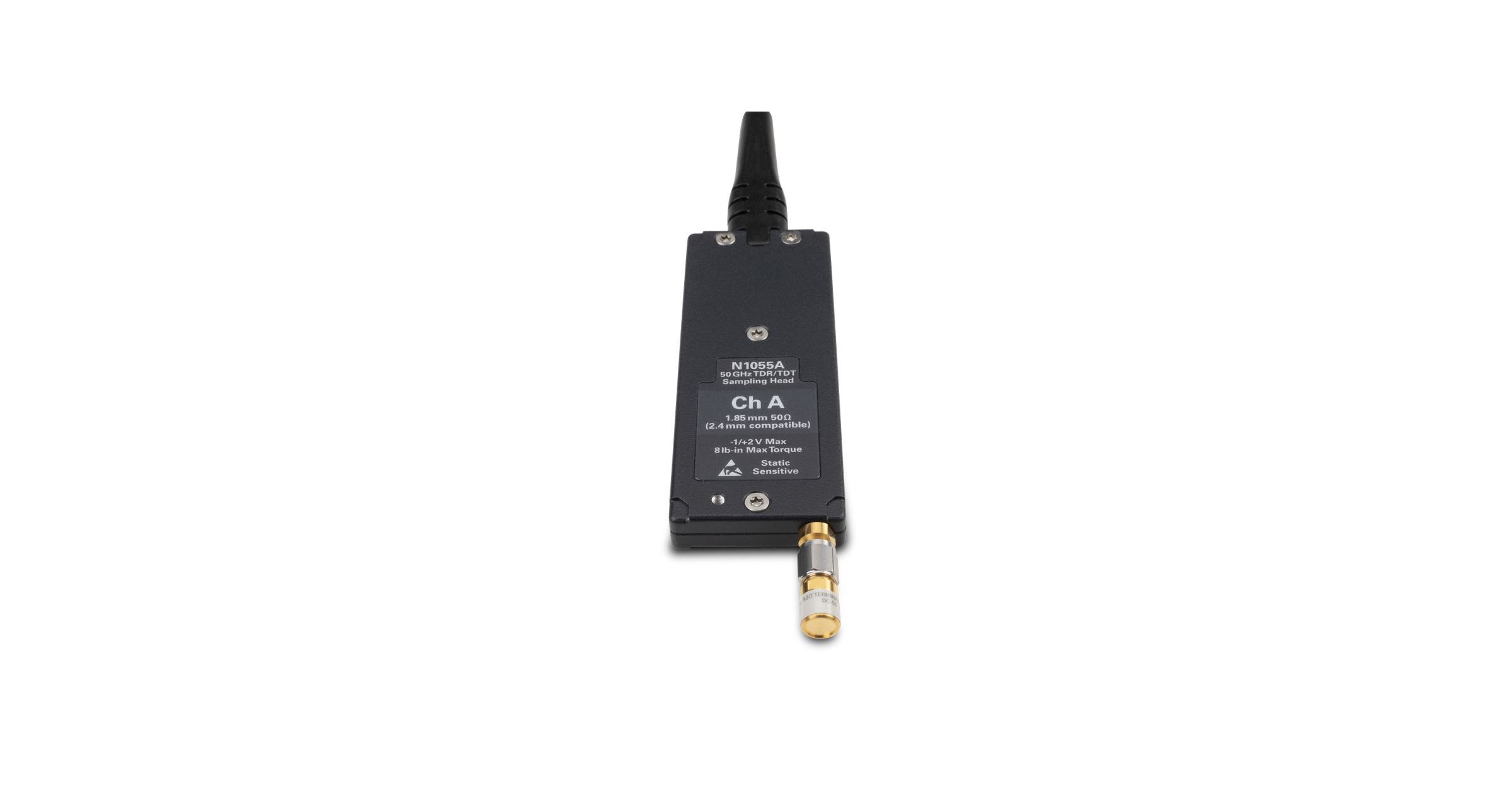

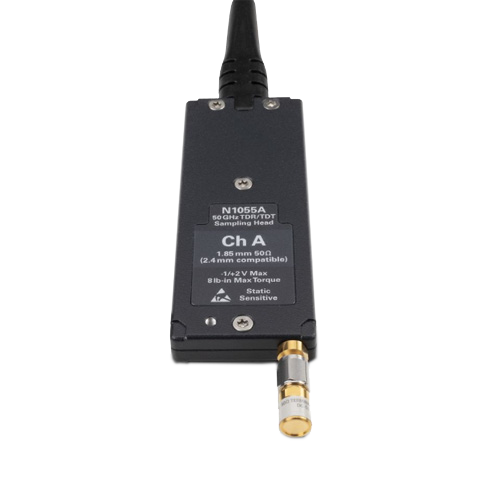

超薄远程探头：1.27 m 稳相电缆，2.92 mm（35 GHz）或 1.85 mm（50 GHz）连接器，以及集成的 67 GHz 二极管限幅器，可提供 ESD/EOS 保护
TDR 夹具去嵌入功能可以消除连接在远程探头与被测器件之间的夹具、电缆或探头的影响

实时校准结果

N1000A与 N1055A 可以完全整合为综合测量系统，提供：

单端、差分和共模测量能力
完整的 S 参数分析，数据可导出为 Touchstone 文件格式
支持直流 - 67 GHz 电子校准件
内置校准向导支持机械标准件（SOLT)和电子校准件
7 ps 超快边沿速度可实现更高的 TDR 分辨率

N1055A keysight 是德 TDR/TDT 远程采样头模块产品手册

2022-10-12

155

/file/upload/spae276/2022-10/12/202210121047153471.pdf
