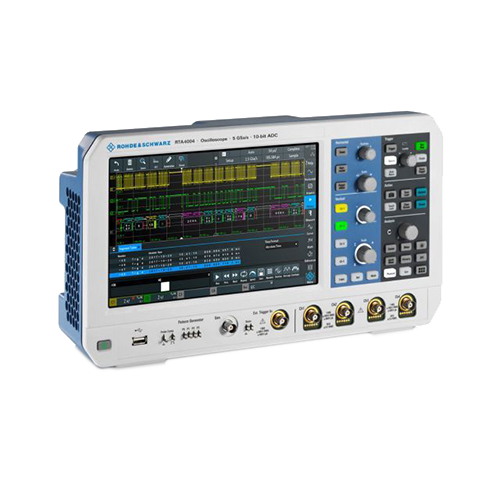

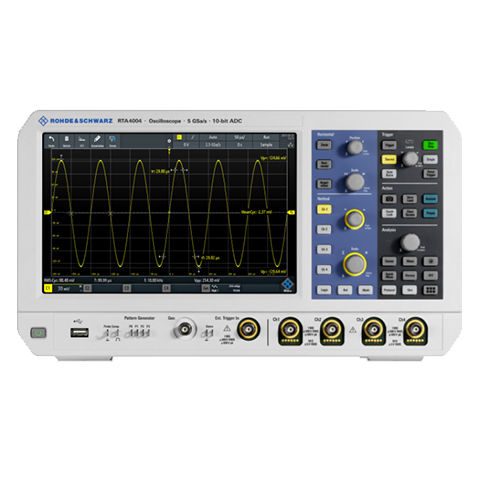

R&S RTA4000 罗德与施瓦茨示波器

主要特性：

• 带宽：200 MHz 至 1 GHz
• 采样率：最大 5 Gsample/s
• 存储深度：最大 1 Gsample
• ADC 分辨率：10 位
• 显示屏：10.1" 电容式触摸屏

获取报价

你的位置：首页

产品中心

R&S RTA4000 罗德与施瓦茨示波器

概述

手册下载

R&S®RTA4000 具备一流的信号完整性和快速响应的超大深存储，将“十”力钜献提高到更高水平。罗德与施瓦茨专门设计的 10 位 ADC 结合极低噪声性能和顶级存储深度，在遇到意外测量挑战时可以生成高保真波形，确保更加快速准确地进行测量。

信号分析：快速获取结果(可查看存在于大信号中的小信号细节)

R&S®RTA4000 使用罗德与施瓦茨设计的 10 位模数转换器，与传统 8 位模数转换器相比，精度提升 4 倍。分辨率越高，波形越清晰，进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时，在单次捕获中，需要同时测量开关设备开启和关断时的电压。

分段存储(100 Msample（标配）；200 Msample（交织模式）)

R&S®RTA4000 提供一流的存储深度：每个通道的存储深度达到 100 Msample，在交织模式下存储深度可达 200 Msample。这是同类示波器的十倍。用户甚至可以在高采样率下捕获更长的采集序列，以便获得更详细的分析结果，例如分析开关电源的瞬态响应。

在全带宽下采集时间更长(分段存储：1000 Msample，带历史功能)

R&S®RTA-K15 选件带有深分段存储功能，能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号（例如 I²C 或 SPI）。分段长度可调，1000 Msample 的存储深度能得到最优的利用。在历史模式下，可以调用 1000 Msample 最大分段存储中的所有采集波形并进行分析。

使用混合信号示波器选件进行逻辑分析(16 个附加数字通道)

使用 R&S®RTA-B1 选件，R&S®RTA4000 可升级为具有 16 个附加数字通道、操作直观的混合信号示波器。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。例如，可以使用光标测量很方便地确定模数转换器输入输出之间的延迟。

波形和码型发生器(生成模拟和数字激励)

R&S®RTA-B6 波形和码型发生器的数据传输率最高达 50 Mbit/s，适用于教育以及硬件原型开发。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出任意波形以及 4 位信号码型。波形和码型可以 CSV 文件形式导入，也可从示波器波形中复制。可使用预定义码型，比如 I2C、SPI、UART 以及 CAN/LIN。

R&S®RTA4000 罗德与施瓦茨示波器产品手册

2022-10-12

135

/file/upload/spae276/2022-10/12/202210120941308451.pdf
