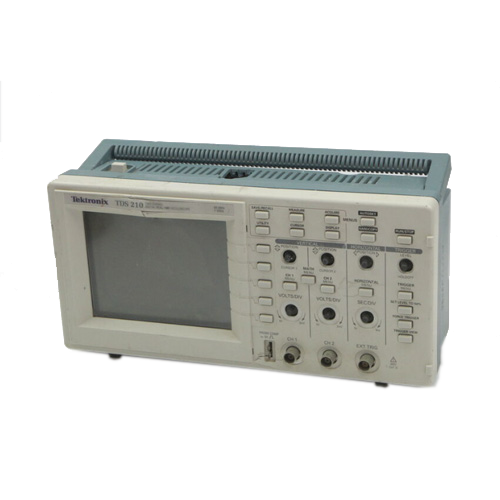

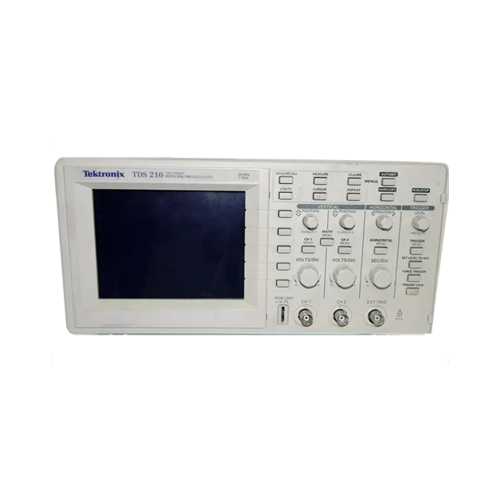

TDS210 Tektronix 泰克 示波器

主要特性：
• 带宽： 60 兆赫
• 2 通道加外部触发器
• 所有通道上的 1 GS/s 采样率
• 记录长度：2.5 kpts
• 双时基
• 自动测量
• 多语言用户界面
参考: ￥600
TDS210 Tektronix 泰克 示波器-美佳特科技
获取报价
TDS210 Tektronix 泰克 示波器-美佳特科技 你的位置： 首页 TDS210 Tektronix 泰克 示波器-美佳特科技 产品中心 TDS210 Tektronix 泰克 示波器-美佳特科技 TDS210 Tektronix 泰克 示波器

TDS210 Tektronix 泰克 示波器

概述
手册下载

附加功能：

  • 带宽： 60 兆赫

  • 2 通道加外部触发器

  • 所有通道上的 1 GS/s 采样率

  • 记录长度：2.5 kpts

  • 双时基

  • 自动测量

  • 多语言用户界面

  • 自动设置

  • 波形和设置存储器

  • 通过可选模块、软件和探测应用程序提供扩展功能

应用：

  • 设计和调试

  • 服务与维修

  • 制造测试和质量控制

  • 教育与培训

特性

信号采集系统

  • 灵敏度（通过校准微调）：2 mV 至 5V/div（在所有模式下，带宽限制为 2 mV/div 和 5 mV/div 时为 20 MHz，峰值检测模式下限制为 20 MHz（10 mV/div）。

  • 垂直缩放：垂直扩展或压缩实时或停止的波形

  • 自动测量：周期、频率、周期 RMS、平均值、峰峰值

  • 采集模式：采样，平均，峰值检测：高频和随机毛刺捕获;使用采集硬件在 5 μs/div 和 5 s/div 之间的所有时间/div 设置下捕获窄至 10 ns 的毛刺

  • 校准位置范围

  • 伏特/格/格设置：2 mV 至 200 mV/格;失调范围：±2 V;>200 mV 至 5 V/格;失调范围：±50 V

校准位置范围

  • 伏特/格/格设置：2 mV 至 200 mV/格;失调范围：±2 V;>200 mV 至 5 V/格;失调范围：±50 V

时基系统（主系统和窗口）

  • 水平缩放：水平扩展或压缩实时或停止的波形

  • 时间/除法范围：5 ns 至 5 s/div

  • 记录长度：每通道 2500 个采样点

  • 水平精度：± 0.01%

非易失性存储

  • 波形显示：两个 2500 点参考波形

  • 波形存储：两个 2500 点参考波形（TDS 210、TDS 220），四个 2500 点参考波形 （TDS 224）

  • 设置：5 个前面板设置

触发系统（仅限主系统）

  • 触发类型：边缘（上升或下降），视频，设置为 50%

  • 视频触发类型：同步负合成视频中的场或线上的触发器;广播标准 NTSC、PAL 或 SECAM 视频上的触发器

  • 触发模式：自动、正常、单次扫描

  • 触发源： TDS 210 和 TDS 220： 通道 1， CH2， 外接， 分机/5.TDS 224： 第 1 章、第 2 章、第三章、第四章

  • 触发视图：按下触发视图按钮时显示触发信号

游标

  • 类型：电压，时间

  • 测量范围： ΔT， 1/ΔT， ΔV

波形处理

  • 算术运算符：加法、减法

  • 来源：第1章±二代、三±四代

  • 自动设置：对垂直、水平和触发系统的选定输入信号进行单键自动设置

显示系统

  • 坚固耐用的背光 LCD，具有可调节的多级对比度

  • 插值：正弦（x）/x

  • 模式：矢量、点、点持久性

  • 格式：黄热交替和三元组

硬拷贝功能

  • 打印机/文件格式：睿科、桌面喷气、激光喷气、爱普生（9 或 24 针）、BMP、PCX、IMG、EPS、DPU 411、DPU 412

  • 硬拷贝布局：横向或纵向

环境与安全

  • 温度： 0° C 至 +50° C （工作时）;-20° C 至 +60° C （非工作时）

  • 湿度：在 +40° C 或以下时高达 90% RH;在 41° C 至 50° C（工作和非工作）期间高达 60% RH

  • 海拔高度：高达 2000 米（工作时）

  • 电磁辐射：符合电磁兼容性指令 89/336/EEC;FCC 联邦法规代码，47 CFR，第 15 部分，B 子部分，A 类

  • 安全： UL 3111， EN61010， CAN/CSAC22.2 No. 1010.1-92.

TDS 200 示波器已迅速成为低成本示波器的基准。TDS 200 系列将性能、可靠性和多功能性完美结合，以低成本的模拟示波器价格提供突破性的数字和实时优势。
