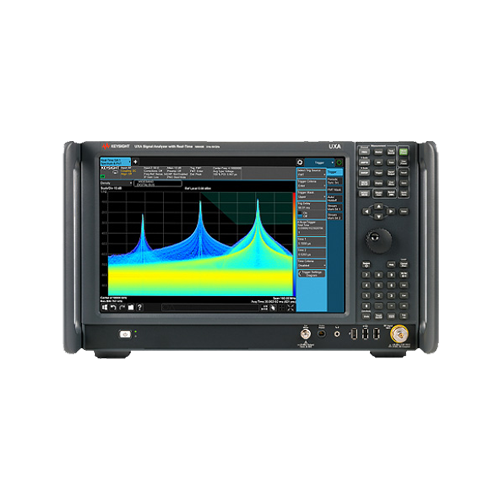

Keysight N9040B UXA 信号分析仪｜2Hz‑26.5GHz 射频微波信号分析仪
主要特性：
• 以更广阔（高达 1 GHz）、更深入的视角查看更复杂的信号
• 凭借超低的相位噪声以及在 510 MHz 带宽上高达 78 dBc 的无杂散动态范围，能够测量设计的频谱纯度
• 利用是德科技智能混频器，可将射频输入频率扩展至高达 110 GHz，利用第三方的解决方案，更是可扩展至高达 THz
• 无间隙的实时频谱分析让间歇性信号也无所遁形
• 通过改进的 DANL 低噪声路径，能够捕获低电平杂散信号
• 14.1 英寸显示屏可显示更多信息，助您进一步完善自身设计
• 凭借超低的相位噪声以及在 510 MHz 带宽上高达 78 dBc 的无杂散动态范围，能够测量设计的频谱纯度
• 利用是德科技智能混频器，可将射频输入频率扩展至高达 110 GHz，利用第三方的解决方案，更是可扩展至高达 THz
• 无间隙的实时频谱分析让间歇性信号也无所遁形
• 通过改进的 DANL 低噪声路径，能够捕获低电平杂散信号
• 14.1 英寸显示屏可显示更多信息，助您进一步完善自身设计
Keysight N9040B UXA 信号分析仪｜2Hz‑26.5GHz 射频微波信号分析仪

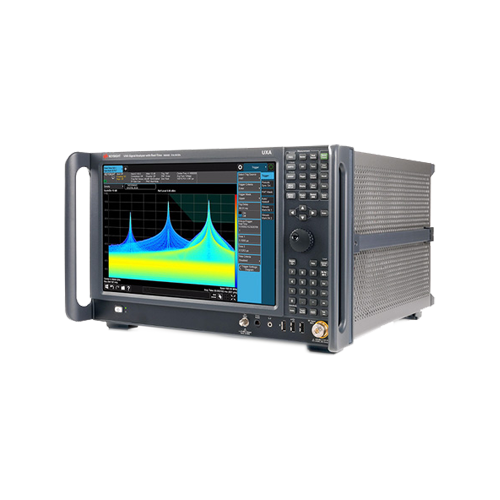

是德科技 N9040B UXA 高性能信号分析仪
产品特点

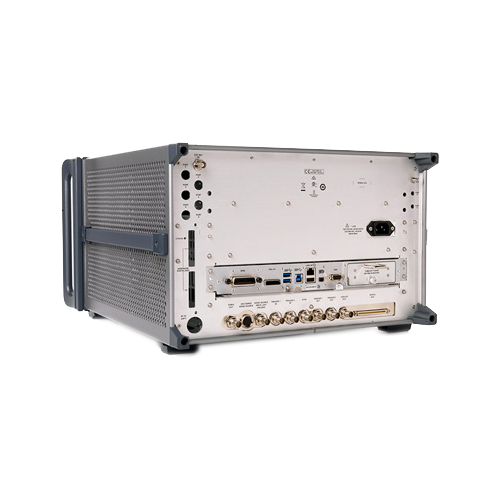

‑ X 系列 UXA 平台高性能信号分析仪，搭载 Windows 操作系统，多点触控操作，硬件与软件功能支持后期选件升级扩展。‑ 融合传统频谱分析、矢量信号分析、实时频谱分析三大能力，可捕捉短时跳频、瞬态间歇类信号。‑ 相位噪声、无杂散动态范围指标优异，标配噪声基底扩展技术，微弱信号检测能力强。‑ 可加载 89600 VSA 矢量分析软件，支持 5G‑NR、Wi‑Fi、雷达脉冲信号解调分析。‑ 内置多种标准测量套件：ACPR、CCDF、占用带宽、杂散搜索、噪声系数、相位噪声测量。‑ 接口配置千兆 LAN、USB、GPIB，完整 SCPI 指令集，方便集成自动化 ATE 测试系统。
核心规格
‑ 频率范围：2 Hz ~ 26.5 GHz‑ 最大分析带宽：510 MHz；最大实时分析带宽 510 MHz‑ 典型相位噪声：‑136 dBc/Hz @1GHz，10kHz ‑ 典型显示平均噪声电平：‑166 dBm/Hz（预放开启，1GHz）‑ 无杂散动态范围：＞75dBc（全分析带宽内）‑ 射频接口：N 型 50Ω‑ 人机交互：14 英寸多点触控显示屏，Windows 系统
应用场景
‑ 5G、Wi‑Fi7 等新一代宽带通信设备研发验证‑ 雷达、电子对抗跳频、脉冲瞬态射频信号捕获分析‑ 卫星通信微波器件、功放、滤波器谐波、互调指标测试‑ 宽带调制信号、短时间歇信号的实时频谱监测
‑ 航空航天科研实验室、射频自动化测试系统搭建
