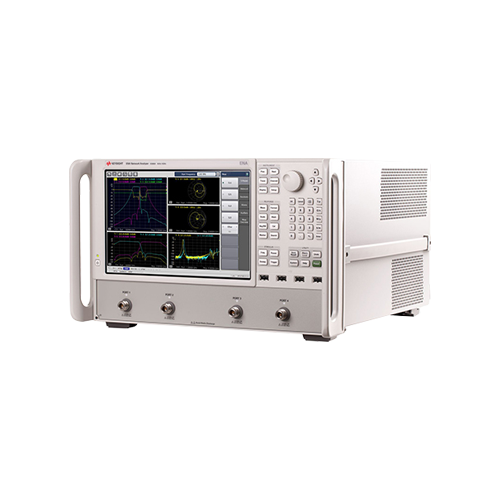

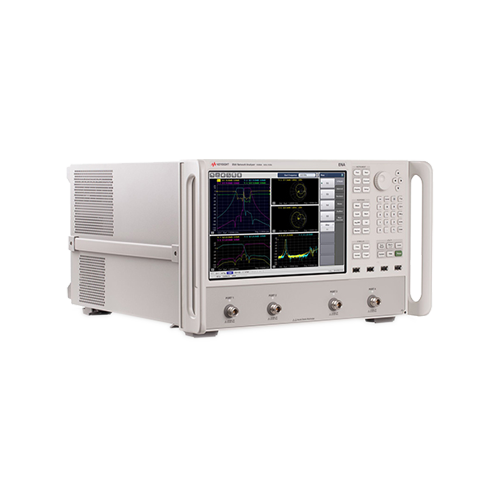

E5080A 矢量网络分析仪｜9kHz‑9GHz 2/4 端口 高动态范围射频 VNA S 参数测试仪
• 152 dB 的宽大动态范围使您可以精确测量高阻塞的被测器件
• 温度稳定度达到 0.005 dB/°C，可以尽量缩短校准停机时间
• 12.1 英寸高清显示屏和直观的触控式图形用户界面让复杂的测量设置变得轻松快速
• 代码与 E5071C/8753 兼容
E5080A 矢量网络分析仪｜9kHz‑9GHz 2/4 端口 高动态范围射频 VNA S 参数测试仪
产品简介
E5080A 是是德科技 ENA 系列高性能射频矢量网络分析仪，集成合成射频源、S 参数测试模块与固态硬盘，配备 12.1 英寸高清触控显示屏。频率覆盖 9kHz~4.5/6.5/9GHz，支持 2 端口或 4 端口硬件配置，内置偏置 Tee 选件，最高可达 152dB 动态范围，温度稳定性 0.005dB/℃，大幅缩短校准间隔。支持差分 / 平衡器件、放大器、混频器、滤波器、天线、电缆等器件 S 参数测量，兼容 E5071C、8753 系列测试代码，搭配 BenchVue 软件，支持时域、频偏测量等多种分析功能，兼顾实验室研发与产线批量测试场景。
产品特点
频率范围 9kHz~9GHz，提供 4.5GHz、6.5GHz、9GHz 多频段选件，2 端口 / 4 端口硬件可选
最高 152dB 动态范围，低迹线噪声，可精准测量高抑制滤波器类高阻塞器件
优异温度稳定性 0.005dB/℃，降低温漂带来的测量误差，减少重复校准频次
12.1 英寸大尺寸触控屏，图形化操作界面，常用测量功能一键调用
内置偏置 Tee，支持有源器件供电测试，可搭配 E5092A 扩展多端口测试
兼容 E5071C、8753 程序代码，原有自动化测试系统可直接迁移复用
搭载固态硬盘，支持 BenchVue 软件，支持时域变换、频率偏移测量等高级分析
标配 3 年送修服务，支持后期软件功能升级
核心规格
频率范围：9kHz ~ 4.5/6.5/9GHz
测试端口：2 端口 / 4 端口（50Ω 系统阻抗）
最大动态范围：152 dB
温度稳定度：0.005 dB/℃
显示屏：12.1 英寸彩色触控 LCD
存储：内置固态硬盘

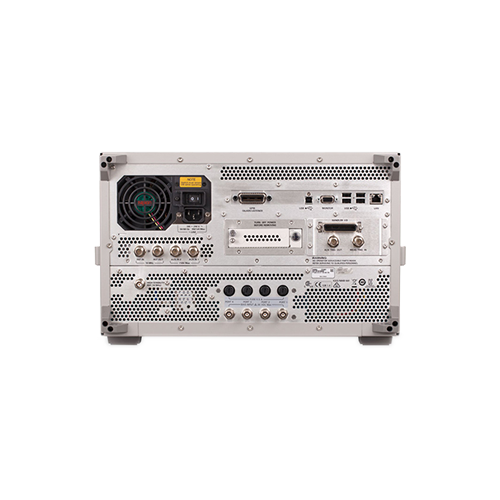

接口：LAN、USB，支持 PC 远程控制
支持测量：S 参数、增益、损耗、回波损耗、阻抗、时域分析、混频器测试
配套扩展：可搭配 E5092A 实现多端口测量
应用场景
射频滤波器、双工器、耦合器等无源器件插损、回波损耗测试
射频放大器、混频器等有源器件增益、相位、线性度评估
天线、射频线缆、连接器驻波与阻抗性能测试
差分 / 平衡射频器件、多端口组件研发验证
无线通信射频前端组件研发、产线批量检测
射频元器件可靠性、温循环境下射频参数测试
