Agilent 86100C 宽带示波器主机 80GHz 带宽 40Gbps 高速光电信号测试

主要特性：

• 示波器带宽超过80 GHz，可确保进行最精确的波形测量

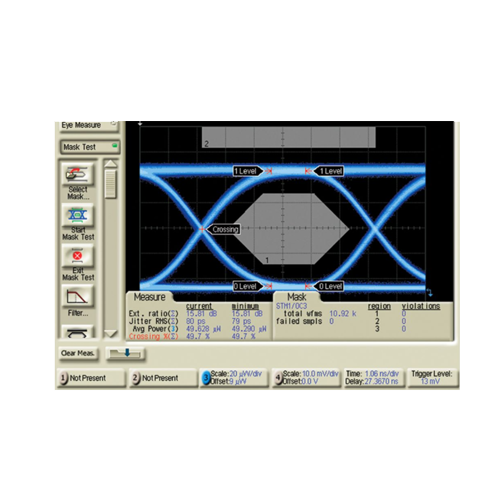

• 眼图分析仪可用于>40 Gb/s的光发射机和电发射机一致性测试

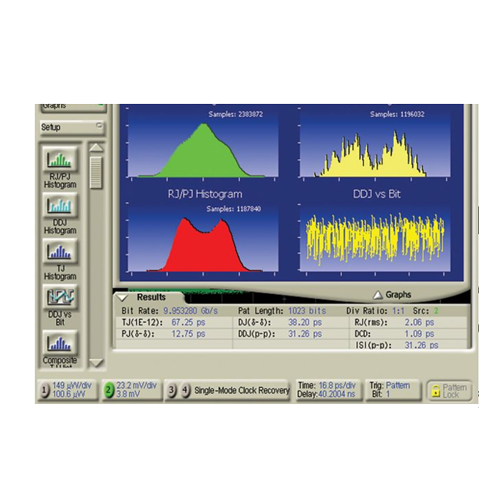

• 抖动和干扰分析仪，可以测量子元器件抖动和幅度干扰源
• 时域反射计/时域传输（TDR/TDT），用于包括S参数的高精度阻抗分析

获取报价

你的位置：首页

产品中心

Agilent 86100C 宽带示波器主机 80GHz 带宽 40Gbps 高速光电信号测试

概述

产品比较

手册下载

（一）产品介绍

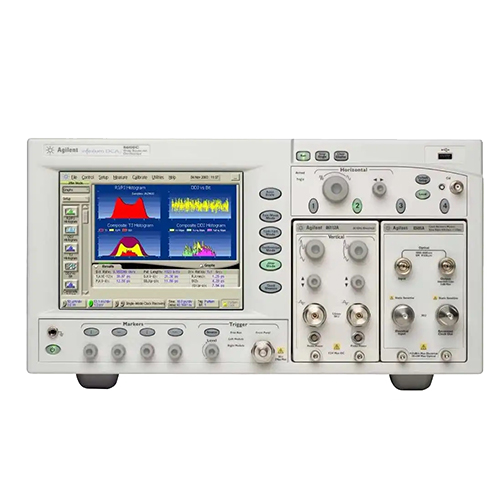

86100C 是一款高性能模块化宽带示波器主机，集成示波器、眼图分析仪、抖动干扰分析仪及 TDR/TDT 阻抗分析仪四大核心功能，实现一机多用。主机配备 2 个模块插槽，支持 4 路独立光电通道同步测量，最高带宽可达 80GHz，覆盖 50MHz 至 80GHz 超高速信号测试范围。具备超低本底抖动与高精度测量能力，兼容多系列模块，支持一键式自动测量与时钟恢复功能，适用于 40Gbps 及以下高速数字通信、光模块、高速互连等场景的研发验证、一致性测试与量产质控。

（二）产品优势

1、四合一多功能集成：集成示波器、眼图、抖动、TDR 四大功能，无需多台设备，简化测试架构，降低投入成本。

2、超宽带宽覆盖：最高 80GHz 带宽，精准捕获高速信号细节，满足 40Gbps 及以下超高速光电信号测试需求。3、模块化灵活配置：2 个模块插槽，支持 4 路光电通道自由组合，兼容多系列模块，适配不同测试场景扩展。4、高精度低抖动：本底抖动低，测量精度高，可精准解析高速信号眼图、抖动分量与幅度干扰，保障测试可靠性。5、一键式高效测量：内置自动测量程序，支持眼图模板、抖动分解、S 参数等一键分析，简化操作，提升测试效率。6、强大兼容性：兼容 54750A、83480A、86100A/B 等多系列模块，可利旧现有模块资源，保护设备投资。7、时钟恢复与触发：可选 13GHz 高带宽触发，可调环路带宽时钟恢复，适配不同速率信号同步采集与分析。

（三）详细参数

1、产品类型：模块化宽带示波器主机（四合一多功能分析仪）2、最大带宽：80GHz3、模块插槽：2 个（支持 4 路光电通道）4、通道配置：4 路同步采集通道（光 / 电模块可选）5、本底抖动：＜200fs（RMS）6、触发带宽：标配＞13GHz（选件 001）7、时钟恢复：可调环路带宽（适配 83496B）8、垂直分辨率：14 位 A/D 转换器（平均可达 15 位）9、时基范围：2ps/div～1s/div10、工作温度：0℃～40℃11、兼容模块：54750A、83480A、86100A/B 系列

（四）应用场景

1、高速光模块测试：40Gbps 光模块发射机眼图、抖动、模板测试及一致性合规验证，适配单模 / 多模光器件。

2、高速数字通信测试：40Gbps 及以下高速电信号完整性分析，包括眼图、抖动、串扰与阻抗匹配测试。

3、高速互连与 PCB 测试：高速背板、高速线缆、PCB 走线的 TDR/TDT 阻抗分析与 S 参数测量，定位信号损耗问题。

4、有源光器件研发：高速 TOSA、ROSA、激光二极管、光电探测器的高频特性与信号质量检测。

5、高校科研与实验室：高速数字信号处理、微波光子学、高速互连技术等课题实验与精密测量研究。

6、量产自动化测试：可集成 ATE 系统，实现高速光电模块批量自动测试、数据记录与报表生成，适配产线高效质控。

比较数据	带宽	通道	重量	TDR/TDT

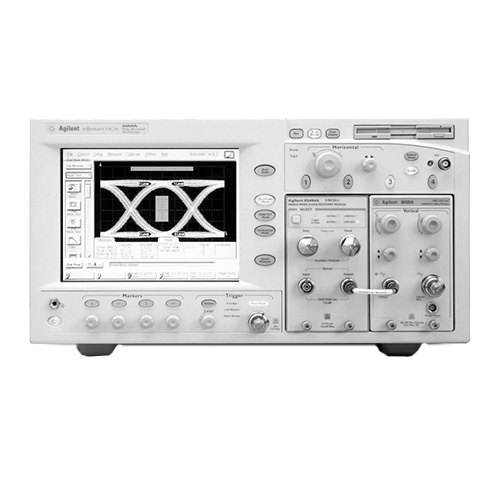

Keysight 86100A	50 GHz	光/电	15.5 kg	√

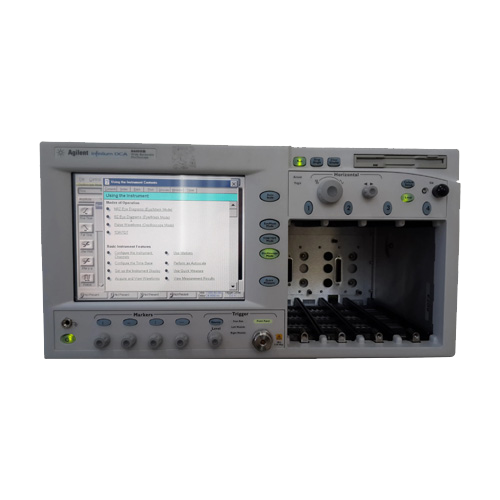

Keysight 86100B	50 GHz	光/电	15.5 kg	√
Keysight 86100C	80 GHz	光/电	15.5 kg	√
Keysight 86100D	90 GHz	光/电	20.5 kg	√
