MS9740B Anritsu 安立 光谱分析仪
• 边模抑制比测量值最低为 45 dB
• 最大测量处理时间*2 为 0.35 秒（扫描 30 nm 波长）
与前代产品相同的关键功能和性能，支持各种生产线环境
• 用于评估所有光有源器件的宽频带(600 nm 到 1750 nm)
• 9 个应用菜单，用于 LD 模块、WDM 等测量
MS9740B Anritsu 安立 光谱分析仪
产品简介

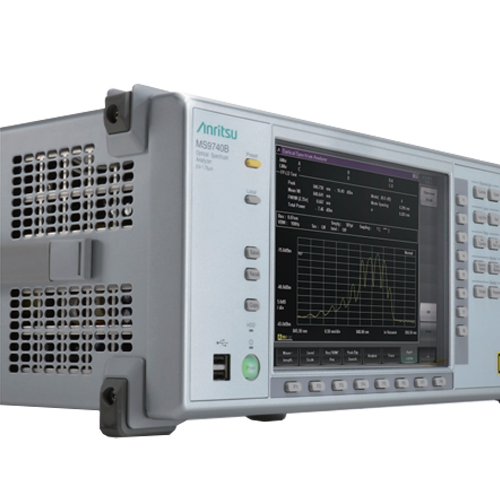

MS9740B 是安立台式高性能光光谱分析仪，波长覆盖 600~1750nm，兼顾高分辨率、宽动态范围与超快扫描速度，支持单模 / 多模光纤测试，适配 VCSEL、光模块、WDM 器件产线与实验室评估。
产品特点
波长范围 600nm～1750nm，最小分辨率 30pm，波长精度 ±20pm（选配波长校准源）
动态范围≥58dB（峰值 ±0.4nm 处），接收灵敏度低至 - 90dBm，最大输入光功率 + 23dBm（开启光衰减）
高速扫描：5nm 跨度≤0.2s，500nm 全波段扫描≤0.3s，测量耗时相比前代机型缩短约 50%
同时支持单模、多模光纤输入，可直接测试 850nm 波段 VCSEL 器件
内置光器件专用测试菜单：LD、DFB、FP-LD、LED、光放大器、WDM 滤波器，一键获取中心波长、光功率、OSNR、谱宽、SMSR 等参数，最多一次性分析 300 个 WDM 通道
支持光脉冲测量模式，无需外触发即可采集激光器脉冲光谱
整机重量＜15kg，功耗低，运行噪音小；配备 GPIB、以太网接口，支持图片导出与 PC 远程控制
自动波长校准，可根据环境温压修正波长误差，保障长期测量稳定性

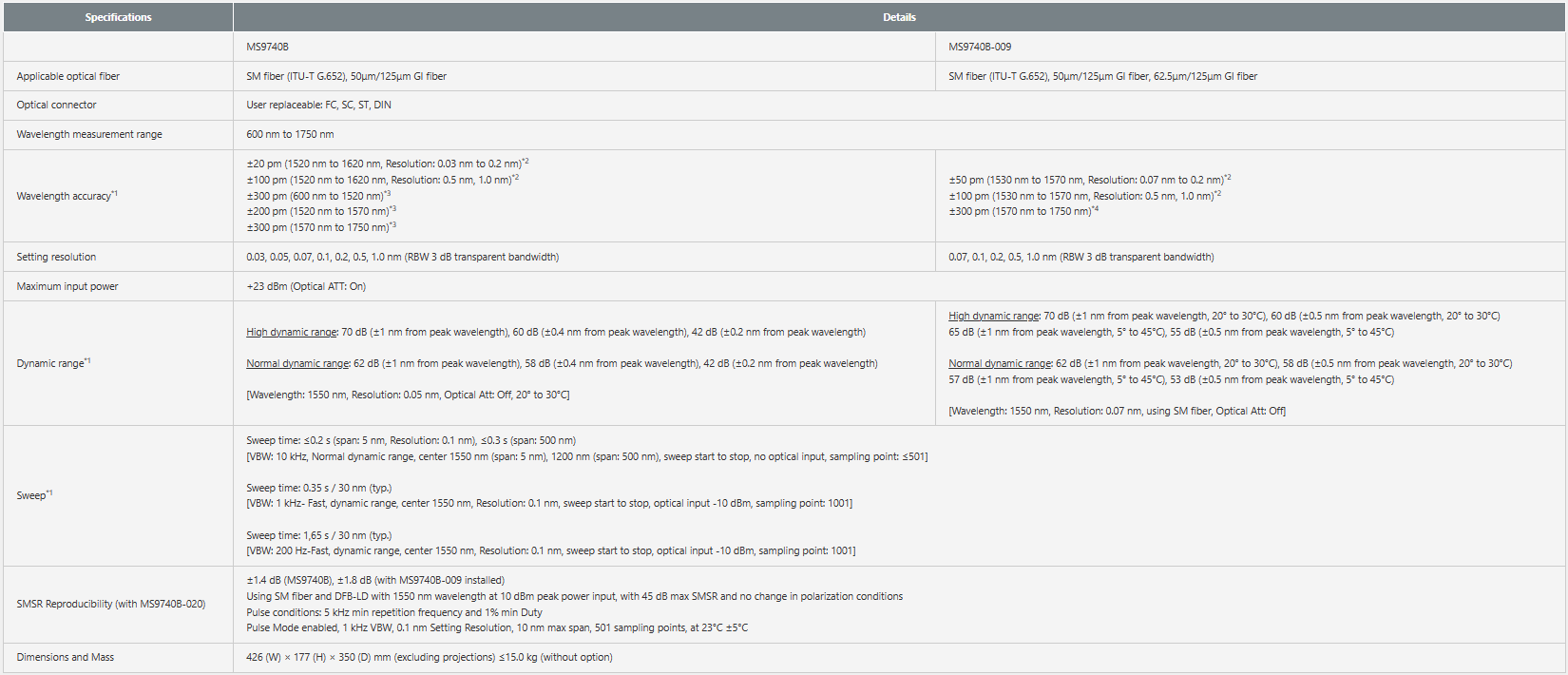

核心规格
波长范围：600 nm ~ 1750 nm
最小分辨率带宽：30 pm（0.03nm）
波长准确度：±20 pm（搭配选件 002 波长校准源）
动态范围：≥58 dB（峰值 ±0.4nm）
接收灵敏度：-90 dBm
最大输入光功率：+23 dBm（光衰减开启）
扫描速度：5nm 跨度≤0.2s；500nm 跨度≤0.3s
光纤类型：单模 SM、多模 MM 光纤兼容
接口：GPIB、以太网
应用场景
光通信器件研发与产线测试，VCSEL、DFB 激光器、LED、光模块、WDM 复用器、光放大器、光滤波器光谱、OSNR、边模抑制比 SMSR 测试；5G / 云数据中心光器件评估，无源光器件、光纤传感光谱检测。

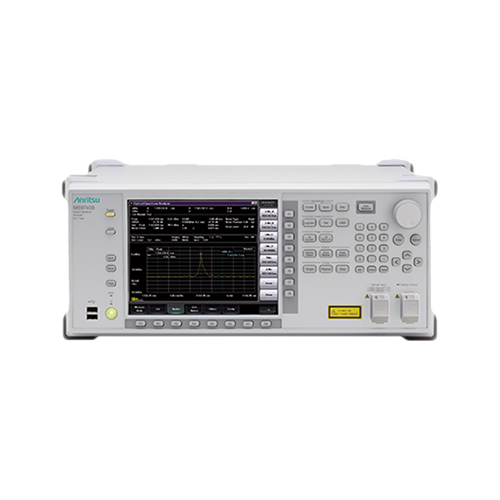

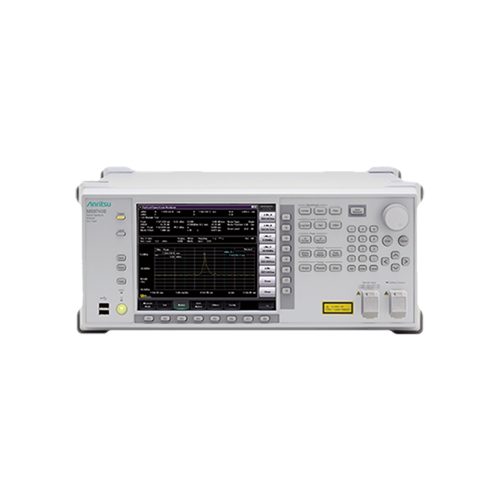

台式光谱分析仪 MS9740B 具有动态范围宽、分辨率高，且波长范围在 600 nm 到 1750 nm 之间扫描速度快的特点。它支持多模光纤输入，是制造和评估 850 nm 波段 VCSEL 模块的理想选择。

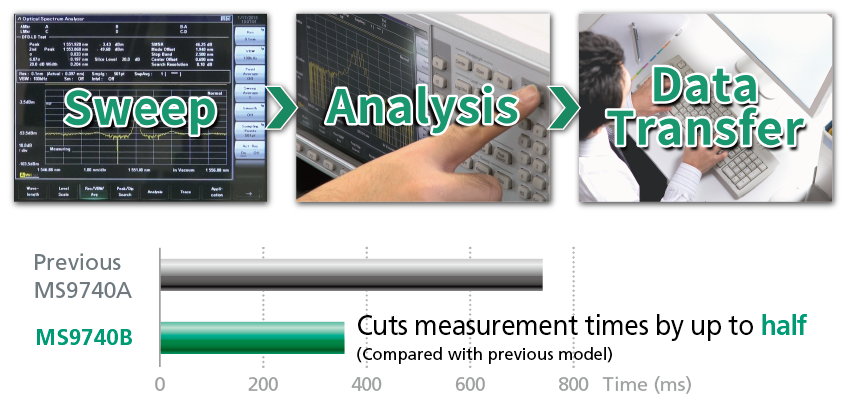

MS9740B 在保持原有功能和性能的同时，将测量处理时间缩短了一半*1，同时克服了处理速度加快导致测量灵敏度下降的问题。
此外，它还保留了光有源器件(LD-模块、DF-LD、FP-LD、LED、PMD、WDM、光放大器、WDM 滤波器)的测量菜单屏幕，用于评估器件。它支持关键评估项目的一次性测量，例如光学中心波长、电平、光信噪比、频谱宽度等，并将结果显示在一个屏幕上。
*1：Rx 带宽设置：1 kHz/200 Hz
