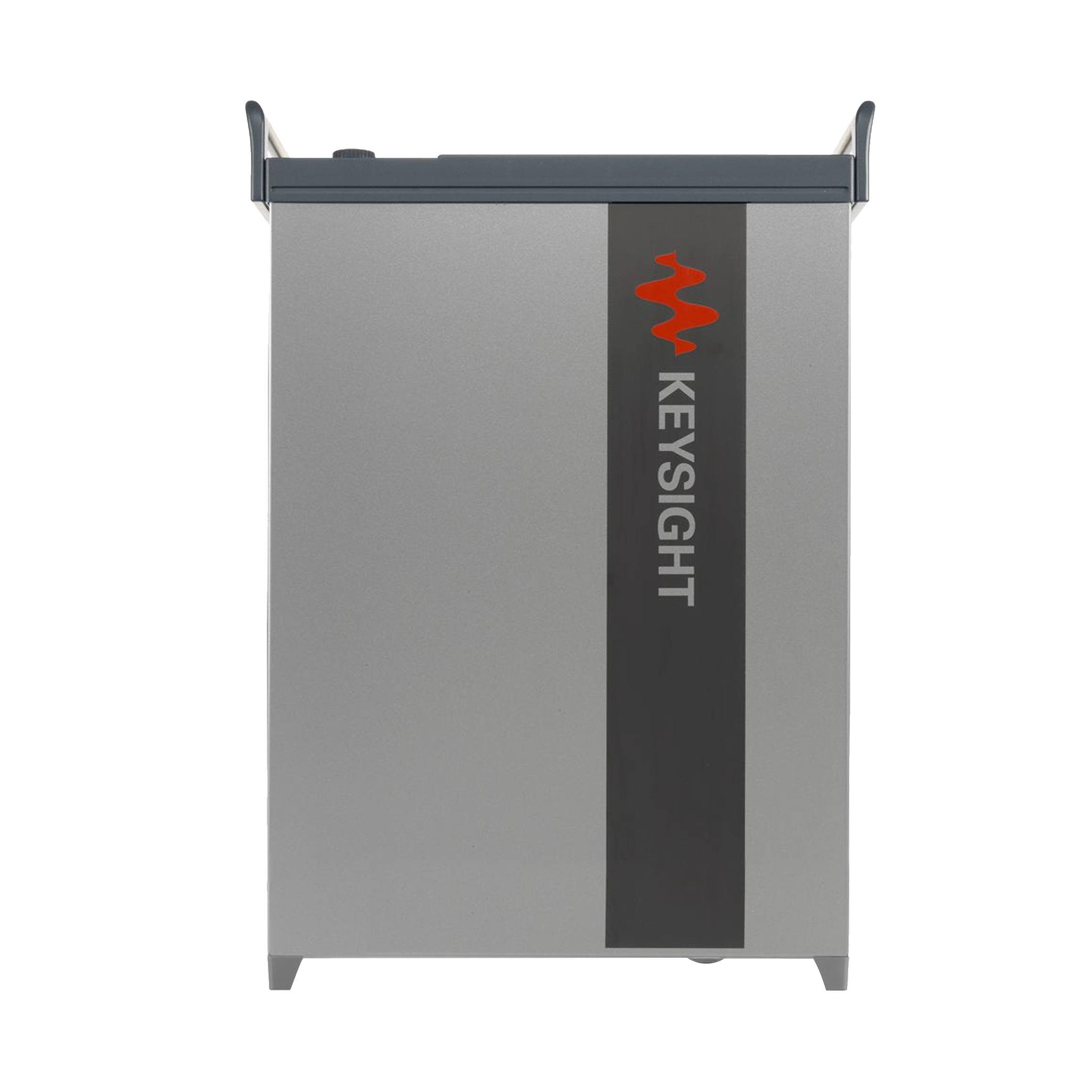

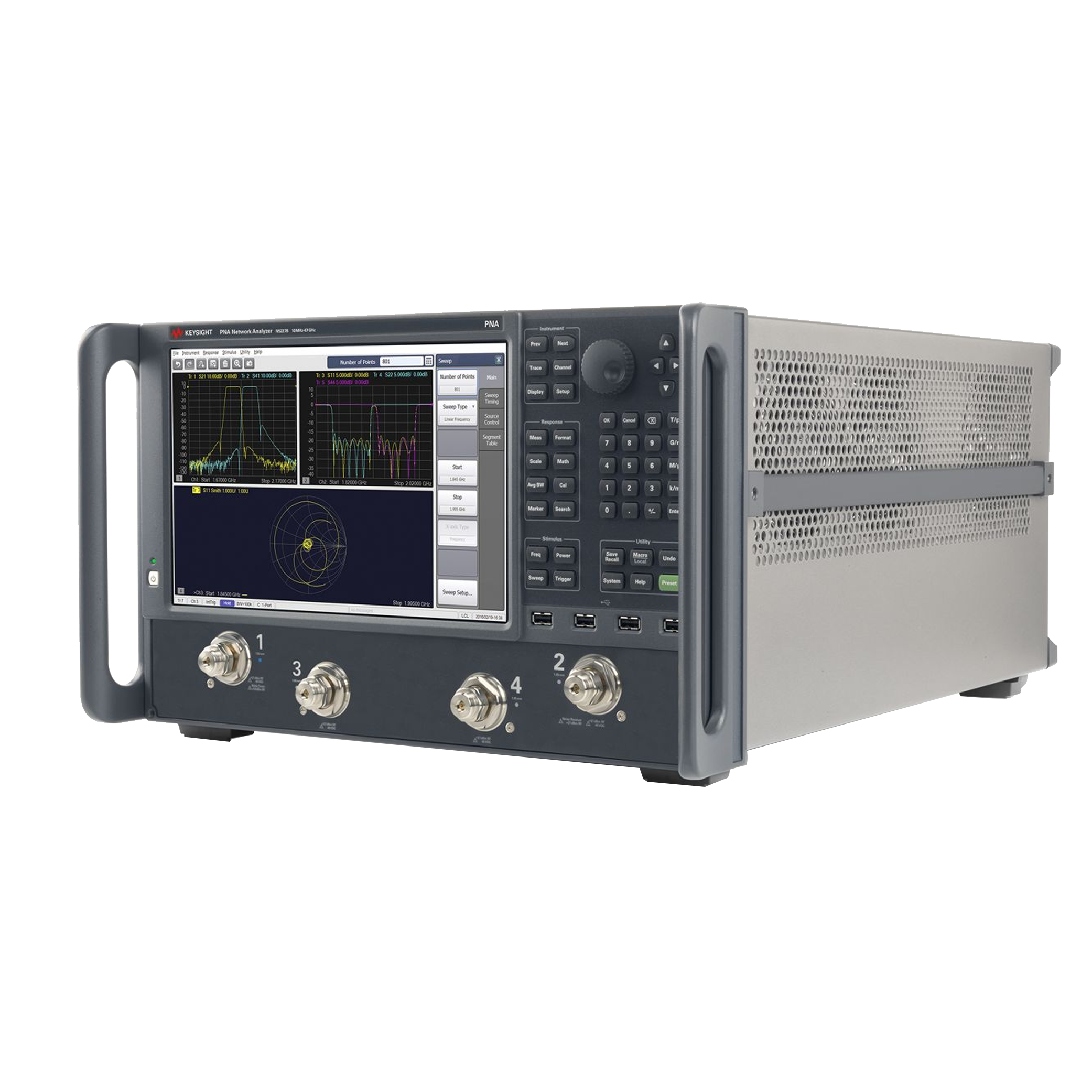

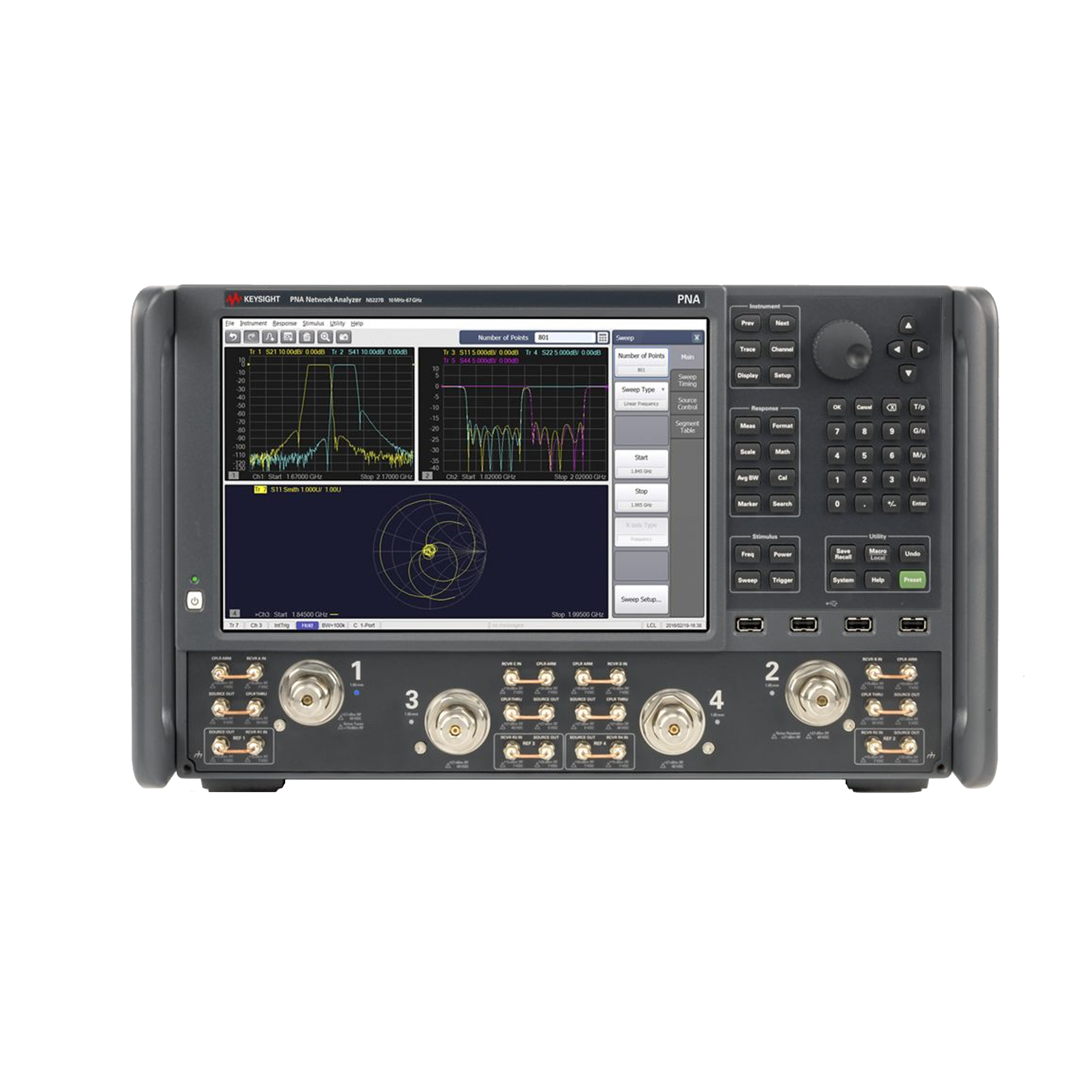

N5227B Keysight 是德 PNA 微波网络分析仪

1. 品牌介绍

是德科技（Keysight）是全球领先的电子测量仪器与测试解决方案提供商，传承60余年精密测量技术积淀，聚焦通信、航空航天、汽车电子、半导体等核心领域，以高精度、高可靠性的测试设备与专业解决方案，助力全球客户加速研发、优化生产、保障产品质量。PNA系列作为是德科技矢量网络分析仪旗舰产品线，历经数十年技术迭代，凭借卓越的射频性能与灵活的应用适配性，成为行业标杆。KEYSIGHT N5227B作为PNA系列67GHz频段主力型号，融合低杂散DDS合成源、高动态接收架构与智能校准技术，覆盖高频测试全场景，为客户提供权威、高效的测量支撑。

2. 产品特点

宽频覆盖+灵活扩展：KEYSIGHT N5227B基础频率覆盖10MHz–67GHz，可选低频扩展选件（LFE）将频率延伸至900Hz，适配从音频到毫米波的全频段测试需求；支持2端口（单信号源）、4端口（双信号源）灵活配置，配备1.85mm（50Ω）高性能连接器，保障高频低损耗连接，满足多类型器件测试需求。

极致射频性能：KEYSIGHT N5227B动态范围表现优异，20GHz频段最高达134dB，67GHz频段仍保持118dB，系统动态范围最高128dB；输出功率适配不同频段，1GHz时达+13dBm，67GHz时达+11dBm，可满足各类有源器件测试；1kHz带宽迹线噪声低至0.002dB rms，微弱信号测量精准可靠，有效提升测试精度。

高速测量+全功能表征：KEYSIGHT N5227B单测试点测量速度快至3.6μs，支持最大100001点长轨迹采集，大幅提升测试效率；集成S参数、时域故障定位、脉冲S参数、混频器/变频器、噪声系数、AM-AM/AM-PM非线性等全维度测量功能，同时支持双音互调（IMD）、差分器件/I/Q器件测试，可完成复杂有源器件的高效表征。

智能校准+系统兼容：KEYSIGHT N5227B内置TRLL/LRL/LRM、UOSM、晶圆级校准等高级校准算法，搭配夹具去嵌入功能，有效消除系统误差，保障测量准确性；支持LAN、USB、GPIB全接口，兼容SCPI远程控制协议，可无缝对接自动化测试系统，适配产线批量测试；配备12.1英寸WXGA触控屏，支持多轨迹并行显示，操作直观高效，降低操作门槛。

稳定可靠+长效运维：KEYSIGHT N5227B采用工业级硬件设计，温度稳定性＜0.03dB/°C，保障长期测量一致性；内置自校准与漂移补偿功能，可适配7×24小时产线连续运行；提供全球统一质保与专业技术服务，支持KeysightCare专业维保方案，有效降低设备运维成本，保障设备长期稳定运行。

3. 产品规格

型号：KEYSIGHT N5227B

频率范围：900Hz（可选LFE选件）/10MHz–67GHz；可扩展至67GHz–70GHz

端口配置：2端口（单信号源）/4端口（双信号源）

连接器：1.85mm（阳头），50Ω

动态范围：20GHz频段≥134dB；67GHz频段≥118dB；系统最高128dB

输出功率：1GHz：+13dBm；67GHz：+11dBm

迹线噪声：1kHz带宽：0.002dB rms

测量速度：＜3.6μs/测试点

中频带宽：1Hz–15MHz（可选）

校准方式：TRLL/LRL/LRM、UOSM、晶圆校准、夹具去嵌入

测量功能：S参数、时域、脉冲、混频器、噪声系数、非线性、差分/I/Q器件测试

显示：12.1英寸触控屏（1280×800分辨率）

接口：LAN（1G）、USB 2.0、GPIB（可选）、10MHz参考I/O

尺寸与重量：2端口：约42.2kg；4端口：约44.9kg

最大输入：+27dBm/30V DC

4. 应用场景

汽车电子（77/79GHz车载雷达）：KEYSIGHT N5227B可完成车载雷达收发组件、天线阵列、毫米波芯片的S参数、群时延、非线性特性测试，精准适配77–81GHz频段全场景验证，助力车载雷达研发与产线质检，保障车载雷达性能稳定。

5G/6G毫米波通信：适配5G NR毫米波基站、相控阵模块、n260/n261等高频段器件的幅相一致性、多端口并行测试，同时支撑6G技术预研，为下一代通信技术研发提供精准测量支撑。

卫星通信与航空航天：可用于卫星载荷Ka/Ku频段组件、雷达T/R模块、脉冲射频系统的混频器、脉冲S参数、瞬态响应测试，满足航空航天领域高精度、高可靠性的测试需求。

半导体与晶圆测试：适配GaN/GaAs射频IC、片上器件的高精度S参数、频率响应表征，支持晶圆级校准，助力半导体工艺研发与晶圆级器件测试，提升半导体产品质量。

射频器件研发：可完成滤波器、放大器、功分器、耦合器等各类射频器件的全参数测量，支持功率扫描、互调失真、调制失真等复杂测试，为射频器件研发提供全面的性能表征。

产线自动化测试：KEYSIGHT N5227B高速测量能力适配产线节拍，支持远程控制与数据追溯，可完成多端口器件批量检测，有效提升产线产能与测试一致性，降低测试成本。
