横河 AQ6150 光波长计 干涉型多波长测试仪 可调激光器波长检测设备
• 无源器件测量系统的可调激光器校准
• 高精度调整和检测可调激光器
• 测量光收发器和转发器调制信号
• 通过WDM技术测量40G和100G光收发器的所有通道
横河 AQ6150 光波长计 干涉型多波长测试仪 可调激光器波长检测设备
产品简介
横河 AQ6150 是标准型光波长计，基于迈克尔逊干涉仪与高速 FFT 算法，可精准测量单波长、DWDM 多波长信号，支持连续光与调制激光测量，同时完成波长、光功率采集。测量速度快，单次测量≤0.2s，内置波长参考光源保障长期测量稳定性，广泛应用于光通信器件研发、生产校准测试。
产品特点
波长范围 1270~1650nm，覆盖 C、L 通信波段
波长精度 ±0.7ppm（1550nm 时 ±1pm），波长显示分辨率 0.0001nm
最多同时测量 1024 个波长，最小波长分辨 5GHz（1550nm 约 40pm）
集成光功率测量，功率精度 ±0.5dB（1550nm，-10dBm）
支持 CW 连续光、调制激光信号测量，适配光收发模块测试
高速测量，单次测量时间≤0.2 秒，提升产线测试效率
内置波长参考源，实现实时自校准，保障长期测量稳定
支持 GPIB、USB 远程控制，方便集成自动化测试系统

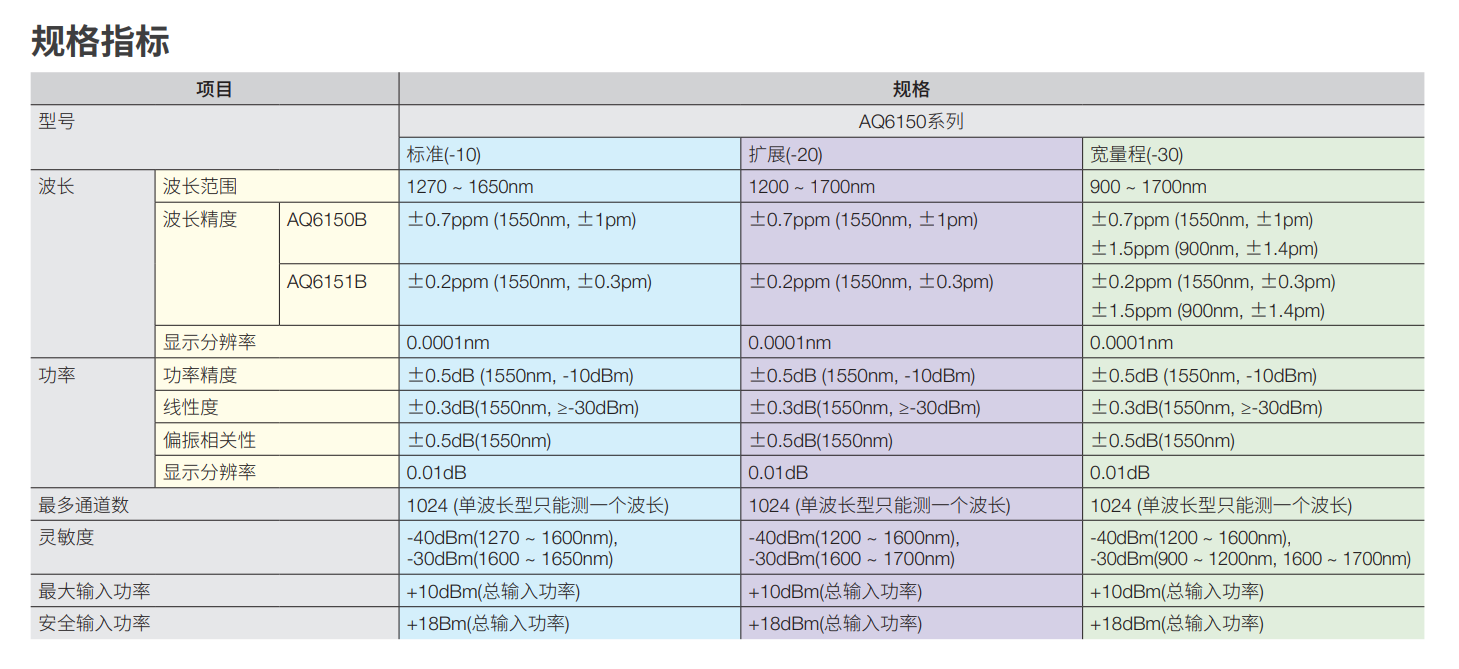

核心规格
型号：横河 AQ6150 光波长计
波长测量范围：1270 ~ 1650 nm
波长精度：±0.7 ppm（1550nm，±1pm）
波长显示分辨率：0.0001 nm
最小波长分辨：5 GHz（1550nm，等功率输入 40pm）
最大可测波长数量：1024 个
光功率测量精度：±0.5 dB（1550nm，-10dBm）
最小输入光功率：-40 dBm（1270~1600nm）
最大输入总光功率：+10 dBm
测量时间：≤0.2s
适用光纤：单模光纤 ITU-T G.652
外形尺寸：426 (W) ×132 (H) ×450 (D) mm
重量：约 11kg
应用场景
DFB 激光器、FP 激光器、可调谐激光器波长校准测试
DWDM、CWDM 光器件多波长检测
光收发模块、光发射机 CW 光与调制光波长测试
光通信器件研发、实验室测试、产线自动化校准
光纤通信系统波长监测与器件性能验证
波长精度高达±0.2ppm
AQ6150系列一共有两个机型。其中， AQ6151B是高精度型光波长计，波长精度高达±0.2ppm，可以满足高级别的精度测量要求。 AQ6150B是标准型光波长计，波长精度可达 ±0.7ppm，适用于对精度要求不高的测量应用，价格更加实惠。
AQ6150系列具有实时校准功能，通过来自内置波长参考光源 的高稳定性参考信号，确保了测量的长期稳定性。
支持CW、调制收发器和光滤波器测量
光收发器和光传输系统的光输出是通过10G和25Gbps的传输频率进行调制的。内置的光谱分析功能采用了FFT技术，可以测量被调制后的展宽信号。
除了常规CW光模式外， AQ6150系列还有调制光模式。调制光模式通过分析光谱从而获得被调制光的中心波长，可以用于测量带通滤波器、 AWG和WSS等光滤波器的中心波长。
同时测量多达1024个波长
AQ6150系列可同时、快速、准确测量单一输入信号多达1024 个不同的波长，最小间隔仅为5GHz。这就意味着无论现在还 是将来， AQ6150系列光波长计都可以满足WDM传输系统开发 和生产领域的测试需求。
利用光耦合器汇合多个激光模块或光收发器并一次性测量所有 信号，多波长测量功能还有助于在单一波长激光器件的生产中 提高效率并降低成本。
低功率输入的同时保持高性能
通过自动增益控制(AGC)功能， AQ6150系列可以在据输入信号功率的基础上自动调整电子放大器的增益。这有助于大大提高波长精度和测量速度，即使输入信号功率低至-40dBm。
