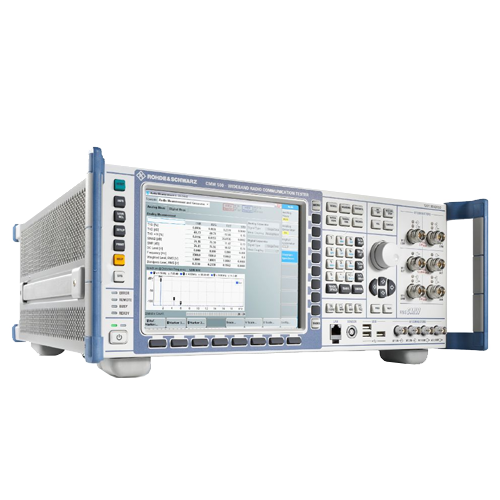

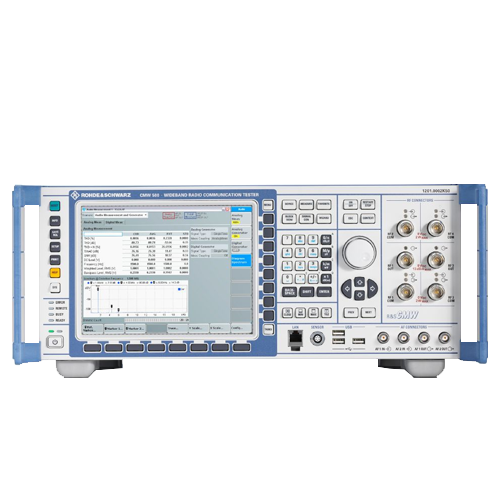

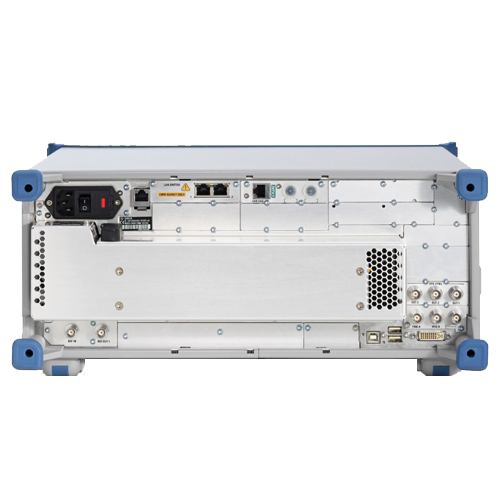

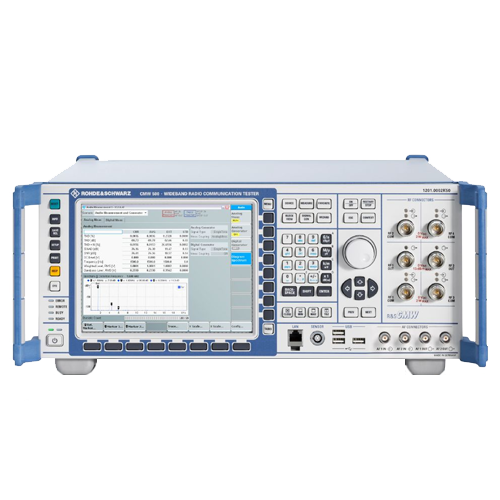

R&S®CMW500 罗德与施瓦茨 宽带无线电通信测试仪
• LTE-Advanced：8 DL CC，最高 4x4/8x2 MIMO 衰落，2 UL CA
• WLAN 11 a/b/g/n/ac/ax SISO 和 MIMO 信令测试
• 用于应用测试的内部服务器
R&S®CMW500 罗德与施瓦茨 宽带无线电通信测试仪
产品简介
CMW500 是罗德与施瓦茨经典一体化宽带无线通信综测仪，模块化硬件平台，频率覆盖最高 6GHz，集成矢量信号源、矢量信号分析仪、基站协议仿真栈。支持 GSM、WCDMA、TD-SCDMA、CDMA2000、LTE/LTE-Advanced，同时支持蓝牙（BR/EDR/BLE）、Wi-Fi 802.11 a/b/g/n/ac/ax 信令测试。支持 LTE-A 下行最多 8 载波聚合、4×4/8×2 MIMO，内置信道衰落模拟器，可模拟真实无线传播环境。仪器内置 HTTP/FTP/IMS/IP 业务服务器，可完成端到端吞吐量、时延、视频流等应用层测试，支持从物理层到三层协议全栈分析，兼顾消费终端、物联网模组研发验证与产线批量校准。
产品特点
一体化多模测试平台，蜂窝 + 短距离无线合一，支持 2G/3G/4G LTE-A、蓝牙、Wi-Fi 6
射频频率最高覆盖 6GHz，支持 LTE-A 下行 8CC 载波聚合，4×4 MIMO 信道仿真
内置多径信道衰落模拟器，可复现真实无线环境，评估终端移动场景性能
集成完整基站协议栈，支持信令 / 非信令双模式测试，射频指标、协议、业务一体化
内置 IP 业务服务器，支持吞吐量、PING、视频流媒体、IP 损伤（时延、丢包、抖动）测试
双射频前端，支持并行测试，提升产线测试效率；可外接多端口矩阵扩展多天线测试
图形化 CMWcards 测试脚本工具，快速搭建自动化测试序列，支持 SCPI/MLAPI 程控
支持跨制式切换、小区重选、切换测试，用于多模终端互联互通验证
核心规格
频率范围：最高 6 GHz
蜂窝制式：GSM/EDGE、WCDMA/HSPA+、TD-SCDMA、CDMA2000、LTE FDD/TDD、LTE-Advanced
短距无线：蓝牙 BR/EDR/BLE，Wi-Fi 802.11 a/b/g/n/ac/ax
LTE 能力：下行 8 载波聚合，4×4 MIMO，2CC 上行载波聚合
信道仿真：内置多径衰落模拟器，支持 MIMO 衰落仿真
业务测试：内置 HTTP/FTP/IMS 服务器，支持 IP 吞吐量、时延、丢包、视频流测试
接口：LAN、GPIB、USB，支持 SCPI 远程程控
测试模式：信令测试、非信令射频测试、协议全栈测试、端到端应用测试
应用场景
4G 手机、物联网 4G 模组、CAT1/CAT4/CAT1bis 模块射频与协议研发测试
蓝牙、Wi-Fi 无线模块、智能穿戴设备射频、吞吐量、共存干扰测试
车载通信模组、eCall 紧急呼叫终端射频性能与协议一致性验证
多模无线终端载波聚合、MIMO、小区切换、重选性能评估
无线终端功耗、接收灵敏度、发射功率、频谱、EVM 射频指标校准
产线终端批量校准、功能验证，以及实验室协议故障定位、应用层业务测试
智能家居、工业无线通信模块、无线网关的全性能验证测试
