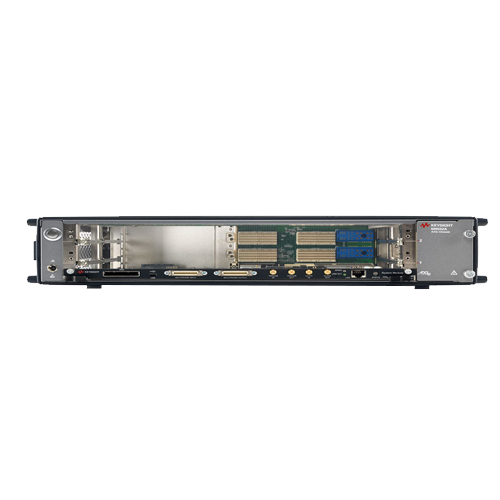

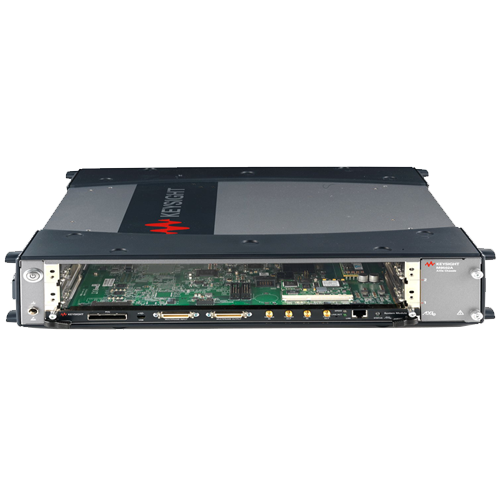

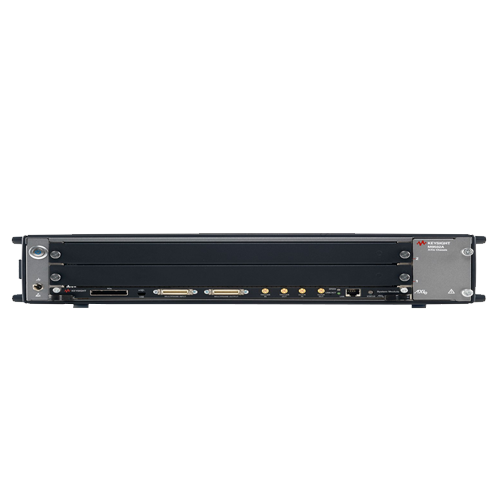

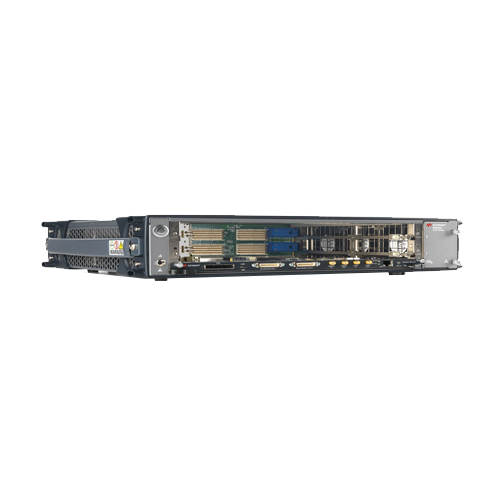

M9502A keysight 是德 AXIe 2 插槽机箱
M9502A keysight 是德 AXIe 2 插槽机箱
M9502A 2 插槽 AXIe 机箱，适用于便携式应用。 包括嵌入式系统模块和连接外部控制器的 Gen 2 x8 链路。
应用
可转移应用（也可安装在机架上）
功能
为 AXIe 仪器模块提供 2 个插槽
嵌入式 AXIe 系统模块
大功率，每插槽 200W 并配有散热部件
性能特征
每个模块插槽都配有千兆位 LAN 连接
系统控制器采用 Gen 2 PCIe x8 接口，可从外部控制器提供高达 4 GB/s 的数据速率
每个模块插槽都配有 Gen 2 PCIe x4 链路（2 GB/s 最大数据速率）
M9502A AXIe 机箱完全符合 AXIe 1.0 规范。 它包括一个嵌入式系统模块（ESM），该模块不占用仪器插槽。 这个系统模块可执行 AXIe 规范中所包含的机箱管理功能。 此外，它还提供了 PCI 和 LAN 接口，以便连接外部计算机、外部时钟和触发连接器以及是德科技独有的机箱间同步连接器。 M9502A 中最多可以采用 62 对本地总线，达到了 AXIe 规范允许的最大值。 M9502A 与 M9048A PCIe 台式适配器结合使用，可实现超高系统带宽。

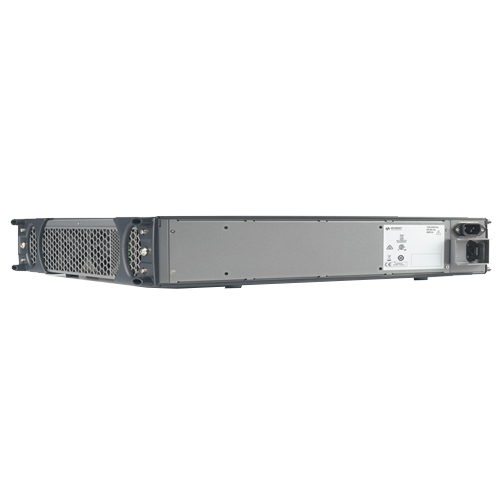

M9502A 非常适合需要更高 AXIe 性能的可转移应用。 它也可以安装在机架中，仪器模块插槽水平排列，以最大限度地节省机架空间。 这种排列方式与高性能的散热系统相结合，使机箱可以安装在空间仅有 2U 的机架中。 M9502A 还非常容易维护，因为电源和风扇托架可以拆卸，而机箱可以保留在机架中。
