主要功能摘要
3款车型阵容[标准版、加长版、限量版]
长波长范围:
1200 至 2400 nm [标准和有限]
1000 至 2500 nm [扩展]
气体吹扫口可减少水蒸气影响
内置切割滤光片,用于高阶衍射光*
双倍速度模式,进一步提高快速测量速度
灵敏度低至 -70 dBm*
高分辨率达 0.05 nm*
宽近端动态范围 (55dB)*
快速自动校准
自由空间光输入,实现最大的灵活性、低维护和高可靠性
适用于单模和多模光纤
环境气体传感激光光谱的优异性能
研发和制造从电信波段到2.5μm波长范围的光学器件不可或缺的工具
*限量型号除外
新功能
清除功能
由于AQ6375E的高分辨率和灵敏度,它实际上可以检测空气中水分子的存在。在近红外波长较高的区域检测到水蒸气,并且可能与该特定区域中被测实际设备的光谱特性重叠或掩盖。
通过背板上的端口持续向单色器供应纯净的吹扫气体(如氮气),AQ6375E可以减少水蒸气吸收的影响,并提供比以往任何时候都更可靠和准确的测量。
内置切割滤光片,用于高阶衍射光*
由于使用了衍射技术,单色器在某些情况下可以产生高阶衍射光,其波长等于输入波长的整数倍。
通过使用内置滤光片将入射光切割到 1150 nm 以下,该AQ6375E大大减少了高阶衍射光对测量的影响。因此,测量数据始终是可靠的,并复制了被测的真实信号。
*限量版除外
双速模式
与标准扫描模式相比,扫描速度提高了 2 倍,仅比标准灵敏度值低 2 dB。
长波长范围:1200 至 2400 nm [标准和有限],1000 至 2500 nm [扩展]
该AQ6375E不仅涵盖通信中使用的波长范围,还涵盖用于环境传感、医疗、生物和工业应用的 2μm 区域。
高灵敏度:低至 -70dBm *
该AQ6375E可以测量从+20dBm到-70dBm的光功率,这要归功于其用于光检测的高动态和极低噪声组件和电路。这样可以对高功率和低功率电源进行精确测量。
测量灵敏度可以根据要执行的特定测试所需的测量速度在 7 个值中进行选择。

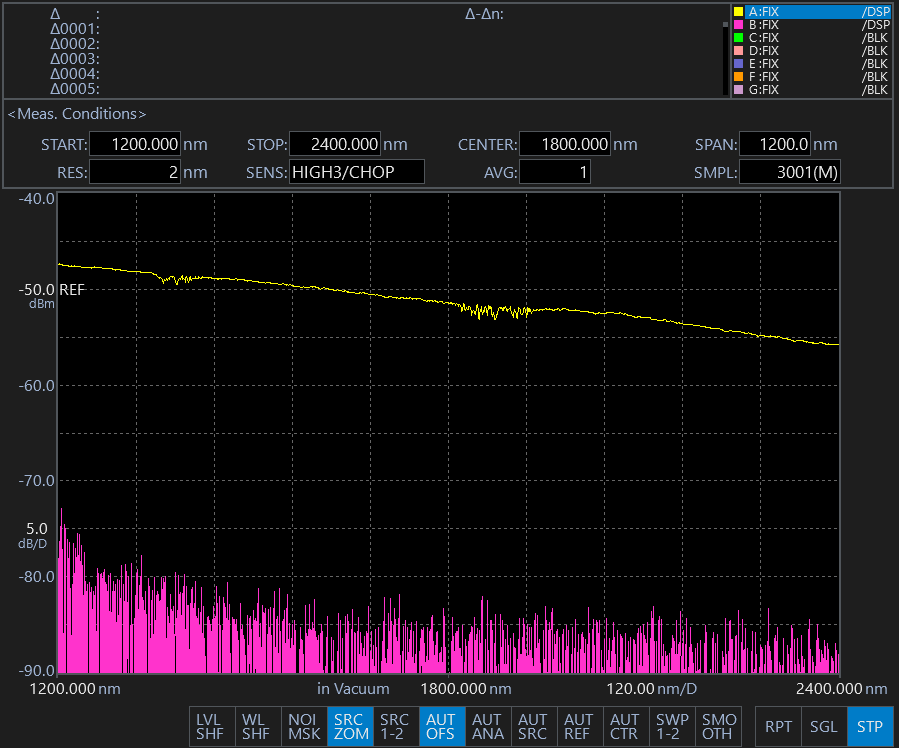

白色光源的光谱(黄色)和AQ6375E的背景噪声(紫色)
*限量型号除外
高分辨率和宽动态范围 *
该AQ6375E采用双通道单色器结构,可实现高波长分辨率 (0.05 nm) 和宽近动态范围 (55 dB)。因此,可以分别测量紧密分配的信号和噪声。
*限量型号除外
高速测量
更高的效率
高速扫描
凭借专有的扫描技术,AQ6375E的扫描速度比使用单色仪的传统测量系统快得多。对于0 nm跨度,最大扫描时间仅为5.100秒。
快速命令处理和数据传输
该AQ6375E采用快速微处理器,可实现非常快的命令处理速度,以太网接口提供比GP-IB快100倍的数据传输速度。
快速自动校准
该AQ6375E具有内置参考光源,用于单色器组件的波长校准和光学对准,使其能够提供始终准确的测量。
校准和对准过程在设备上花费的时间不到 2 分钟,并且是全自动的。
注意: 波长校准也可以使用外部参考源进行。
自由空间光输入
该AQ6375E使用自由空间光输入结构,即仪器内部没有安装光纤。
这个智能解决方案是:
面向 DUT 的测试应用程序简化了测试过程
应用模式 (APP) 将 OSA 转换为专用于被测设备 (DUT) 的多功能机器。APP 模式提供特定于 DUT 的用户界面,可将用户从配置设置导航到测试结果输出,而无需担心其他 OSA 设置。该AQ6375E预装了多种标准应用,包括 DFB-LD 测试、FP-LD 测试和 SC 光源测试。其他可选应用程序可从横河电机测试与测量网站下载。
![AQ6380光谱分析仪应用程序菜单 |横河电机测试与测量](/file/collection/2024061314040569.png)

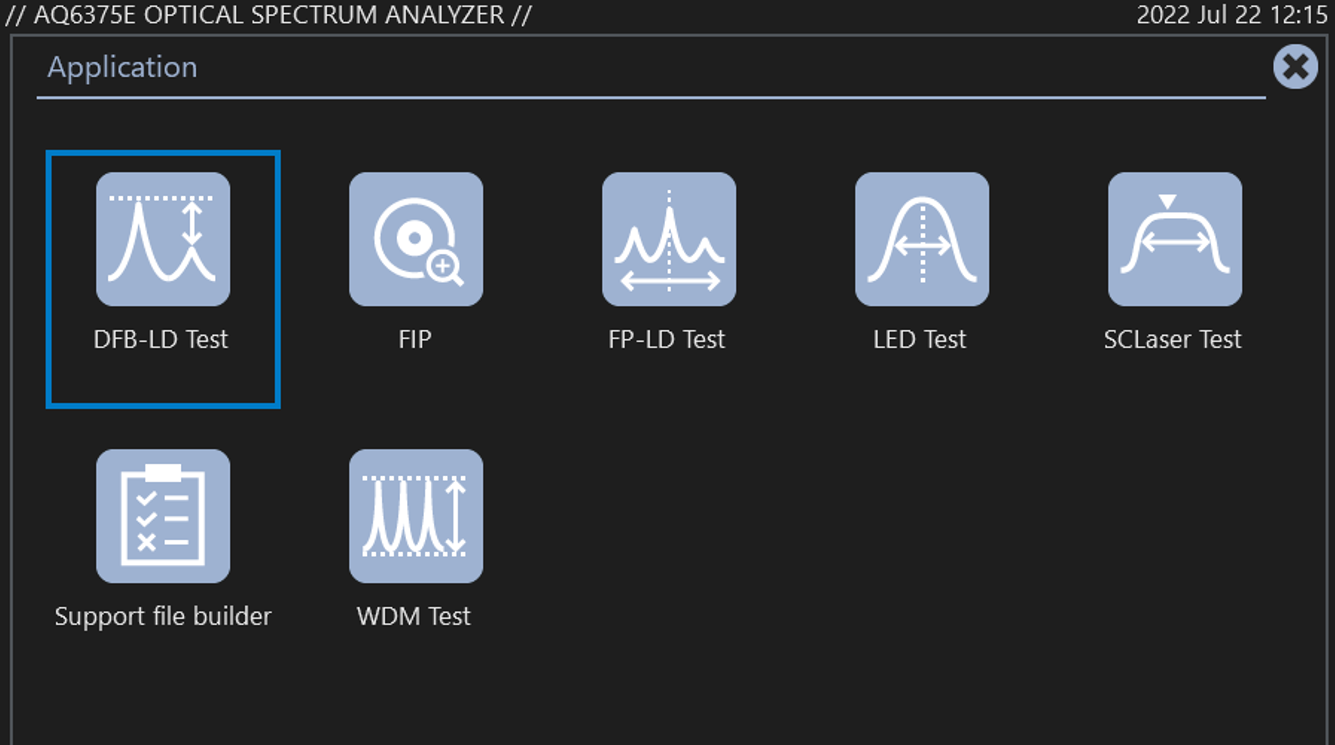

APP菜单窗口
![AQ6380 光谱分析仪APP WDM测试 |横河电机测试与测量](/file/collection/2024061314040831.png)

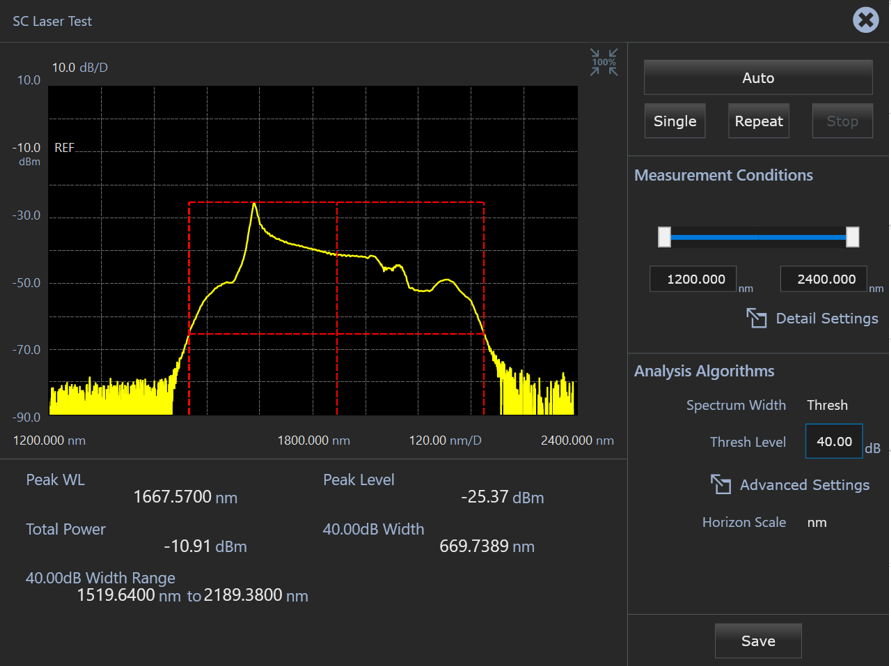

SC光源测试应用
